Beskrivelse
for monteringsplate

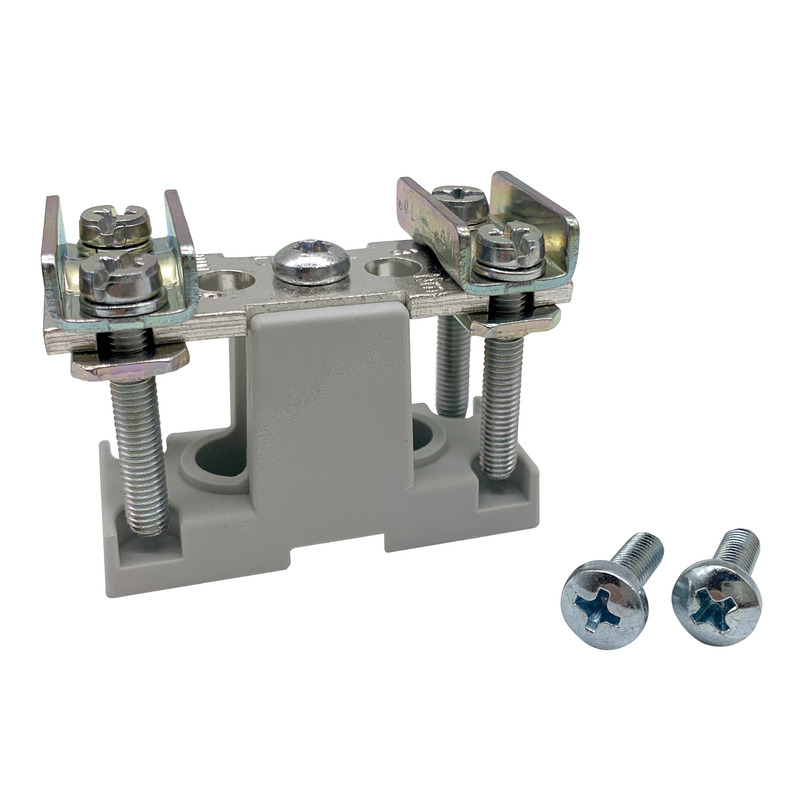

PE-klemme NH 00 (hurtigkobling) for CU-leder 1x (1,5-70)rm / 2x 50rm), for monteringsplate eller omstillingssett for GN 0
#07600101 | Dimensjoner: 23 x 60 x 37 mm
PEN-klemme
Tekniske data
elektriske egenskaper
| Nominell driftsspenning AC | 690 V |
|---|---|
| Måledriftsspenning DC | 440 V |
| Nominell strøm | 160 Ampere |
| Poltall | 1 |
| støtsikker | nei |
| Tilkobling 1: Tilkoblingstype | Skruer |
| Tilkobling 1: Klemmepunkt per pol | 2 |
| Tilkobling 1: Tilpasset Cu kabel | 1 |
| Tilkobling 1: Tilpasset Al kabel | 0 |
| Tilkobling 1: Koblebart ledertverrsnitt, fintråd med hylse (min) | 1.5 mm² |
| Tilkobling 1: Koblebart ledertverrsnitt, fintråd med hylse (maks) | 70 mm² |
| Tilkobling 1: minimum ledertverrsnitt strandet | 1.5 mm² |
| Tilkobling 1: Maks ledertverrsnitt strandet | 70 mm² |
Dimensjoner
| Bredde | 23 mm |
|---|---|
| Lengde | 60 mm |
| Høyde | 37 mm |
| Vekt | 0.094 kg |
Materialegenskaper
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
|---|
mekaniske egenskaper
| Tilkobling 1: Tiltrekkingsmoment | 3 Nm |
|---|
Sales Information
| EAN | 4013902052622 |
|---|---|
| ETIM-klasse | EC002498 |
| Tolltariffnummer | 85369010 |
| Minste bestillingsmengde | 1 |
Materiale
| Materiale til isolerende element | Termoplast |
|---|
Logistikkdata
Stykke
| EAN / GTIN | 4013902052622 |
|---|---|
| Bredde | 0.023 m |
| Vekt | 0.094 kg |
| Høyde | 0.037 m |
| Mengde | 1 St |
| Dybde | 0.06 m |
Eske
| EAN / GTIN | 4013902325276 |
|---|---|
| Bredde | 0.357 m |
| Vekt | 1.155 kg |
| Høyde | 0.127 m |
| Mengde | 10 St |
| Dybde | 0.257 m |
Palle
| EAN / GTIN | 4013902325283 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 142.74 kg |
| Høyde | 1.67 m |
| Mengde | 1080 St |
| Dybde | 1.2 m |
Nedlastinger
Last ned datablad
Planleggingsdata
Gjengi tekst
Gjengi tekst
(07600101.TXT 396 B)
Logg inn for å laste ned anbudstekster.
Tilbehør

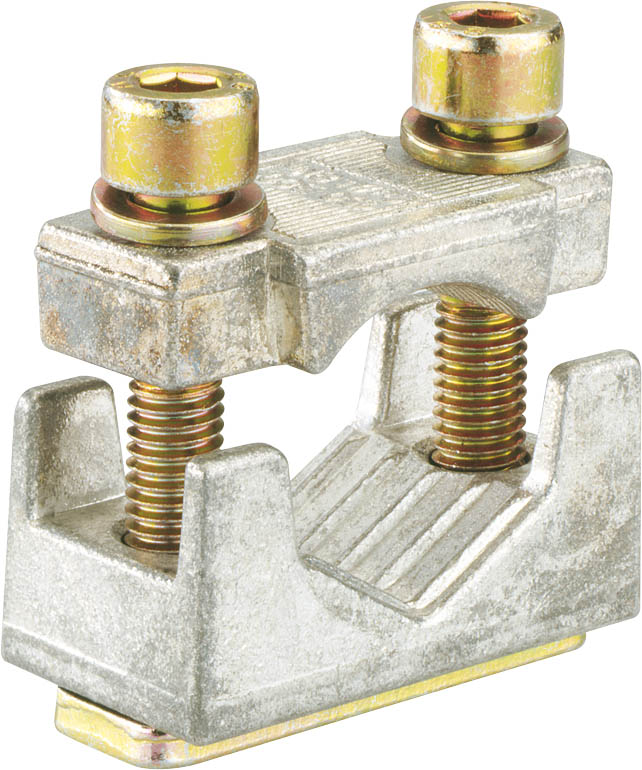

PrismeklemmeKP NH 00
Prismeklemme
KP NH 00
Produktnummer 07670001
for AL/CU-leder 1x (16-70)rm/rf/sm, Aluminiumsleder, se Teknisk...
Prismeklemme for tilkobling av aluminiums- og kobberledere til PE- og N-klemmer (GPE, GN) og til...
Lignende produkter
PEN-klemmeGPE 1
PEN-klemme
GPE 1
Produktnummer 07601101
PE-klemme NH 1 for monteringsplate eller omstillingssett for GN 1,...
for monteringsplate

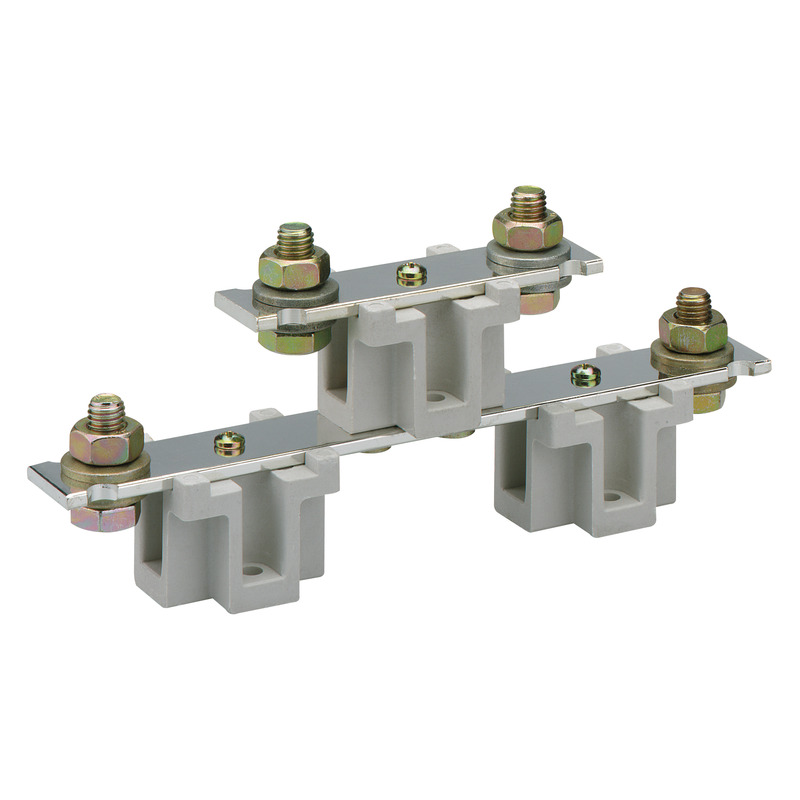

PEN-klemmeGPE 2
PEN-klemme
GPE 2
Produktnummer 07602101
PE-klemme NH 2 for monteringsplate eller omstillingssett for GN 2,...
for monteringsplate

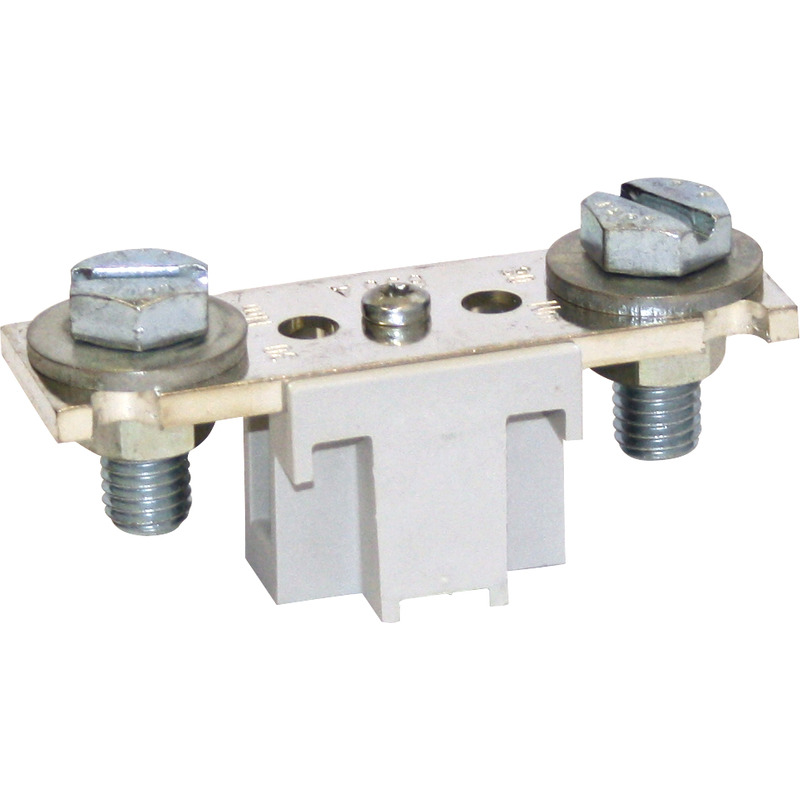

PEN-klemmeGPE 3
PEN-klemme
GPE 3
Produktnummer 07603101
PE-klemme NH 3 for monteringsplate eller omstillingssett for GN 3,...
for monteringsplate

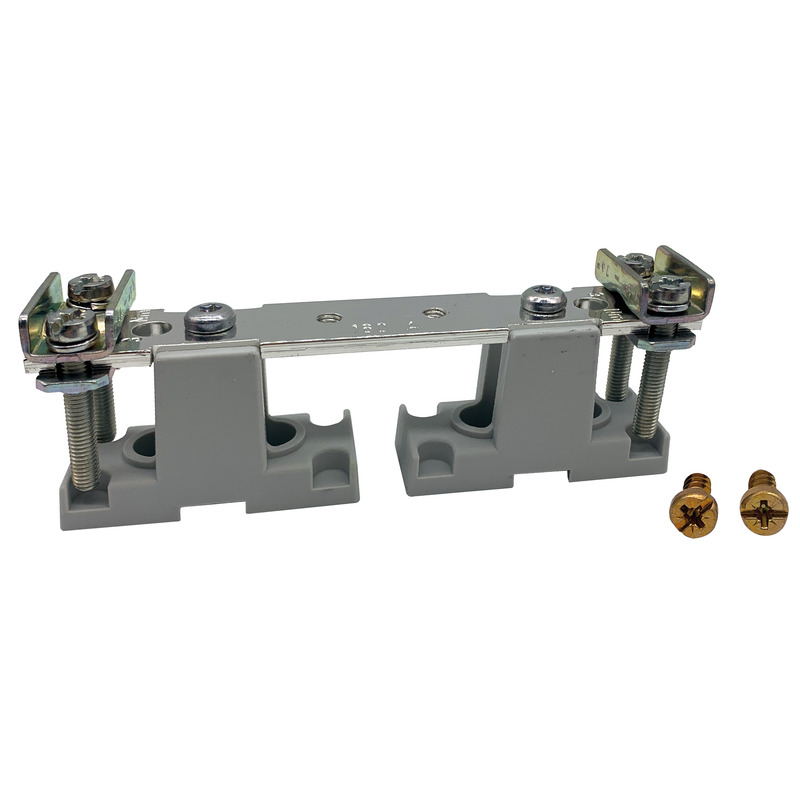

PEN-klemmeGN 0
PEN-klemme
GN 0
Produktnummer 07600201
N-klemme NH 00 (hurtigkobling) for CU-leder 1x (1,5-70)rm / 2x 50rm,...
for monteringsplate
PEN-klemmeGN 1
PEN-klemme
GN 1
Produktnummer 07601201
Klemme NH 1 for monteringsplate, Tilkoblingsskrue M10
for monteringsplate
PEN-klemmeGN 2
PEN-klemme
GN 2
Produktnummer 07602201
N-klemme NH 2 for monteringsplate, Tilkoblingsskrue M12
for monteringsplate

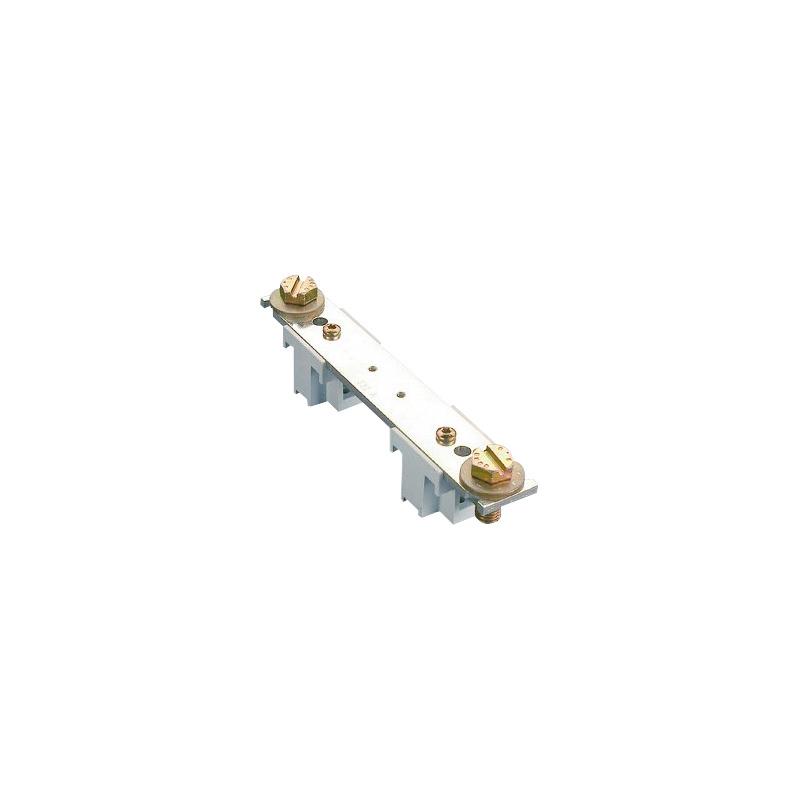

PEN-klemmeGN 3
