Beskrivelse

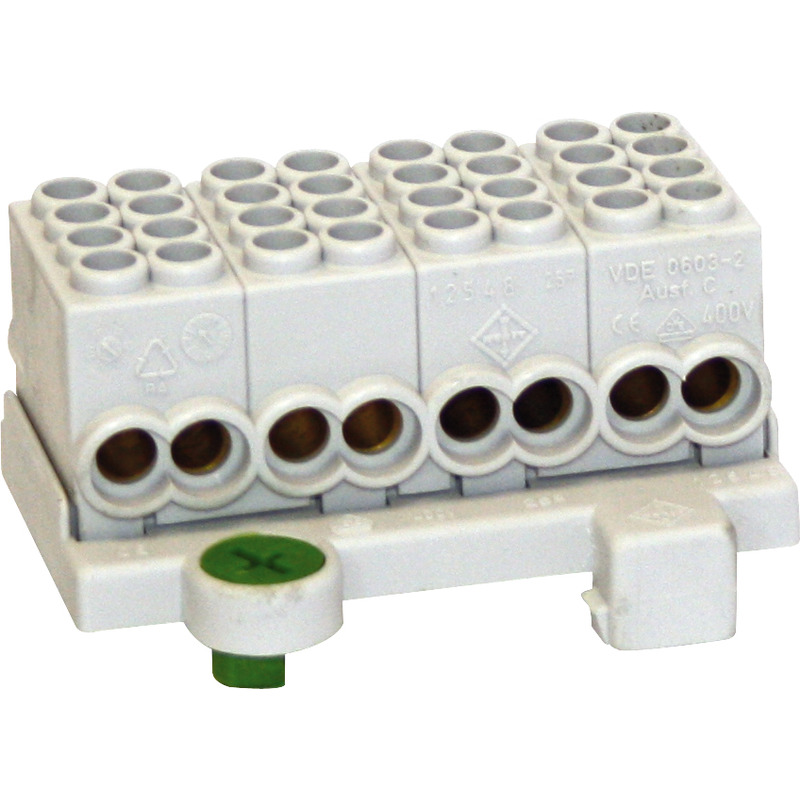

Forgreningsklemme for hovedledning med 4 terminaler 25 mm² per pol
4-polet - fingersikker
#69143301 | Dimensjoner: 50 x 50 x 100 mm
Hovedlednings-forgreningsklemme
Tekniske data
elektriske egenskaper
| Nominell driftsspenning AC | 400 V |
|---|---|
| Poltall | 4 |
| Tilkobling 1: Tilkoblingstype | Skruer |
| Tilkobling 1: Klemmepunkt per pol | 4 |
| Tilkobling 1: Tilpasset Cu kabel | 1 |
| Tilkobling 1: Koblebart ledertverrsnitt, fintråd med hylse (min) | 2.5 mm² |
| Tilkobling 1: Koblebart ledertverrsnitt, fintråd med hylse (maks) | 16 mm² |
| Tilkobling 1: minimum ledertverrsnitt enkjerne | 1.5 mm² |
| Tilkobling 1: Maks ledertverrsnitt enkjerne | 25 mm² |
| Tilkobling 1: minimum ledertverrsnitt strandet | 1.5 mm² |
| Tilkobling 1: Maks ledertverrsnitt strandet | 25 mm² |
| Tilkobling 2: tilkoblingstype | skruer |
| Tilkobling 2: Koblebart ledertverrsnitt, fintråd med hylse (min) | 1.5 mm² |
| Tilkobling 2: Koblebart ledertverrsnitt, fintråd med hylse (maks) | 10 mm² |
| Tilkobling 2: Koblebart ledertverrsnitt, enkeltleder (min) | 1.5 mm² |
| Tilkobling 2: Koblebart ledertverrsnitt, enkeltleder (max) | 16 mm² |
| Tilkobling 2: Koblingsbart ledertverrsnitt, flertrådet (min) | 1.5 mm² |
| Tilkobling 2: Koblingsbart ledertverrsnitt, flertrådet (max) | 16 mm² |
Dimensjoner
| Bredde | 50 mm |
|---|---|
| Lengde | 50 mm |
| Høyde | 100 mm |
| Vekt | 0.243 kg |
Materialegenskaper
| Brennbarhetsklasse i henhold til UL94 | V0 |
|---|---|
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
mekaniske egenskaper
| Tilkobling 1: Tiltrekkingsmoment | 2.5 Nm |
|---|---|
| Tilkobling 2: Tiltrekkingsmoment | 2.5 Nm |
Sales Information
| EAN | 4013902014224 |
|---|---|
| ETIM-klasse | EC000275 |
| Tolltariffnummer | 85369010 |
| Minste bestillingsmengde | 2 |
Logistikkdata
Stykke
| EAN / GTIN | 4013902014224 |
|---|---|
| Bredde | 0.05 m |
| Vekt | 0.243 kg |
| Høyde | 0.1 m |
| Mengde | 1 St |
| Dybde | 0.05 m |
Eske
| EAN / GTIN | 4013902343416 |
|---|---|
| Bredde | 0.357 m |
| Vekt | 12.365 kg |
| Høyde | 0.127 m |
| Mengde | 20 St |
| Dybde | 0.257 m |
Palle
| EAN / GTIN | 4013902343423 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 1353.42 kg |
| Høyde | 1.67 m |
| Mengde | 5400 St |
| Dybde | 1.2 m |
Innvendig emballasje
| EAN / GTIN | 4013902705542 |
|---|---|
| Bredde | 0.055 m |
| Vekt | 0.55 kg |
| Høyde | 0.2 m |
| Mengde | 2 St |
| Dybde | 0.06 m |
Nedlastinger
Last ned datablad
Planleggingsdata
Gjengi tekst
Gjengi tekst
(69143301.TXT 370 B)
Logg inn for å laste ned anbudstekster.
Lignende produkter

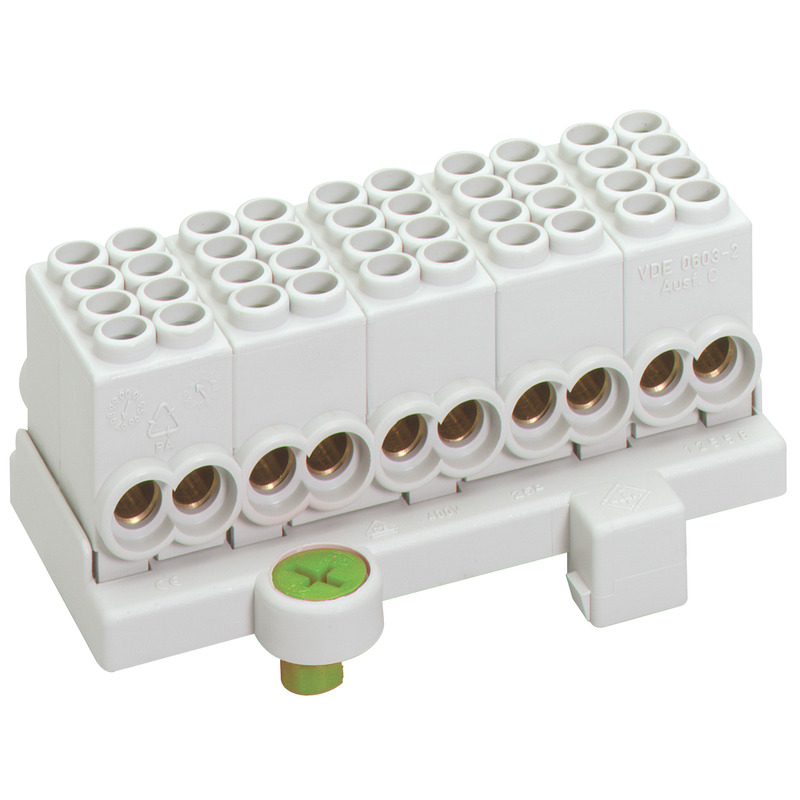

Hovedlednings-forgreningsklemmeHA 25-53
