Einbaugehäuse IBTLED 1-O (98210101) Downlightkasser: Spelsberg

Monteringsboks

IBTLED 1-O

Produktnummer: 98210101 | Dimensjoner: 177 x 200 x 125 mm

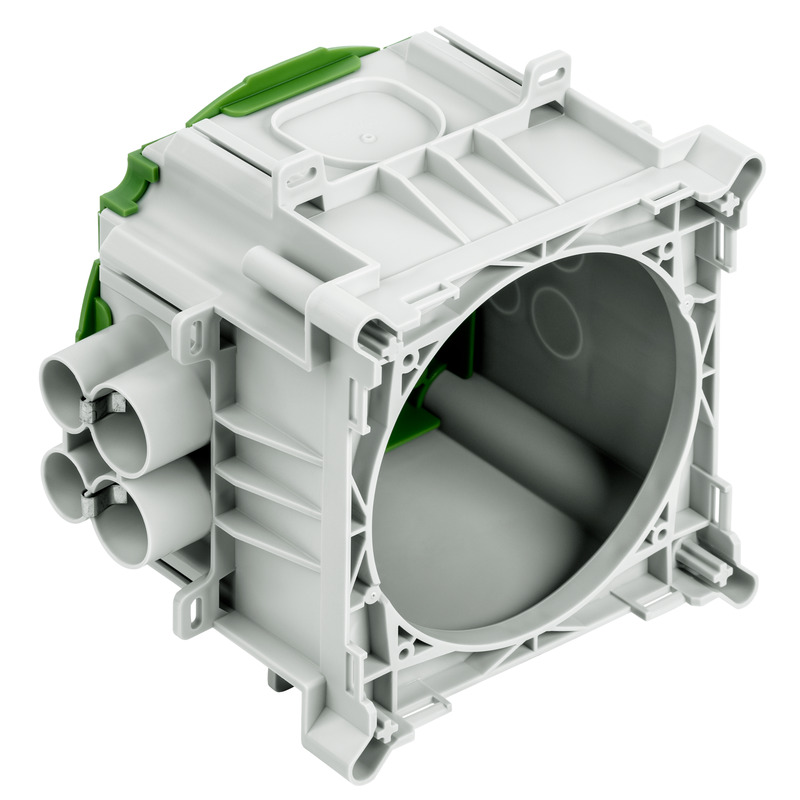

Monteringsboks, for prefabrikkerte konstruksjoner, halogenfrie, for montering av LV/HV/LED-lys og høyttalere, meldings- og anropssystemer, for montering av VDE-testede lys etter DIN EN 60598 (VDE 0711), og med F- eller MM-merking, med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC, halogenfri

maksimal installasjonsdybde 100 mm, ekstra innsettinger 2 x til M40, Limfeste eller spikerfeste, Kombinasjonsrørinnføringer og membran for stansing, Tetningsområde M16 - M40

elektriske egenskaper

Nom. isolasjonsspenning AC 400 V
Beskyttelsesart IP30
Egnet for Betongkonstruksjon

Farger

Farge underdel grå
Farge overdel grønn

Dimensjoner

Bredde 177 mm
Lengde 200 mm
Høyde 125 mm
Innvendig lengde 100 mm
Innvendig bredde 100 mm
Innvendig høyde 115 mm

Materialegenskaper

halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C
Industrikvalitet nei

mekaniske egenskaper

Monteringstype Limfeste eller spikerfeste

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C - %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 60 °C
Omgivelsestemparatur 24h 35 °C

Sales Information

EAN 4013902607891
Packing Unit Code C62
ETIM Class EC000414
Tolltariffnummer 39269097

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning pdf (923 KB)
Dimensjonell tegning dwg (2 MB)
Dimensjonell tegning dxf (10 MB)
Dimensjonell tegning jpg (1 MB)

Sertifikat

CE Erklæring DE/EN/FR pdf (219 KB)
CE Erklæring DE/EN/PL pdf (221 KB)

Tilbehør

Fremre del FT75R

  • Dimensjoner : 145 x 145 x 27 mm
  • Produktnummer: 98207501

Innvendig diameter 75 mm, diameter på utvendig åpningskant min. 81 mm,...



Fremre del, for bruk i kombinasjon med IBTLED 1-O monteringsboks i plassstøpt betong, med...



Fremre del FT68R

  • Dimensjoner : 145 x 145 x 27 mm
  • Produktnummer: 98206801

Innvendig diameter 68 mm, diameter på utvendig åpningskant min. 74 mm,...



Fremre del, for bruk i kombinasjon med IBTLED 1-O monteringsboks i plassstøpt betong, med...



Fremre del FTF1

  • Dimensjoner : 145 x 145 x 27 mm
  • Produktnummer: 98211001

Med Fermacell plate variabel opp til max. 100 x 100 mm, Limfeste eller...



Fremre del, for bruk i kombinasjon med IBTLED 1-O monteringsboks i plassstøpt betong, med...
