WKE 6 - 5/3 x 16² 1D0

WKE 6 - 5/3 x 16² 1D0

Forgreningsboks

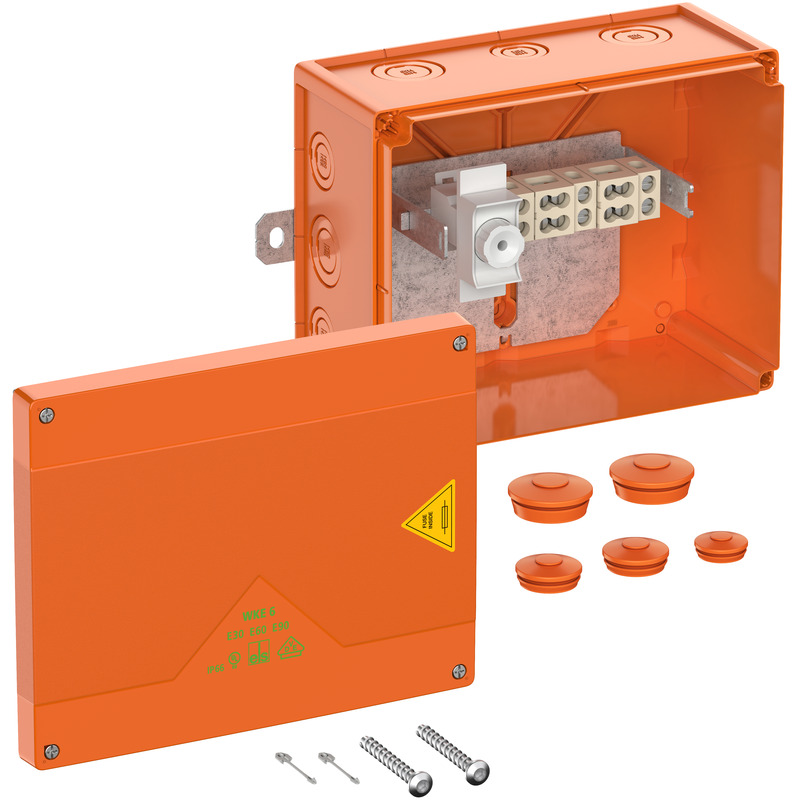

WKE 6 - 5/3 x 16² 1D0

Produktnummer: 86932120 | Dimensjoner: 200 x 250 x 120 mm

E-nummer: 1226122

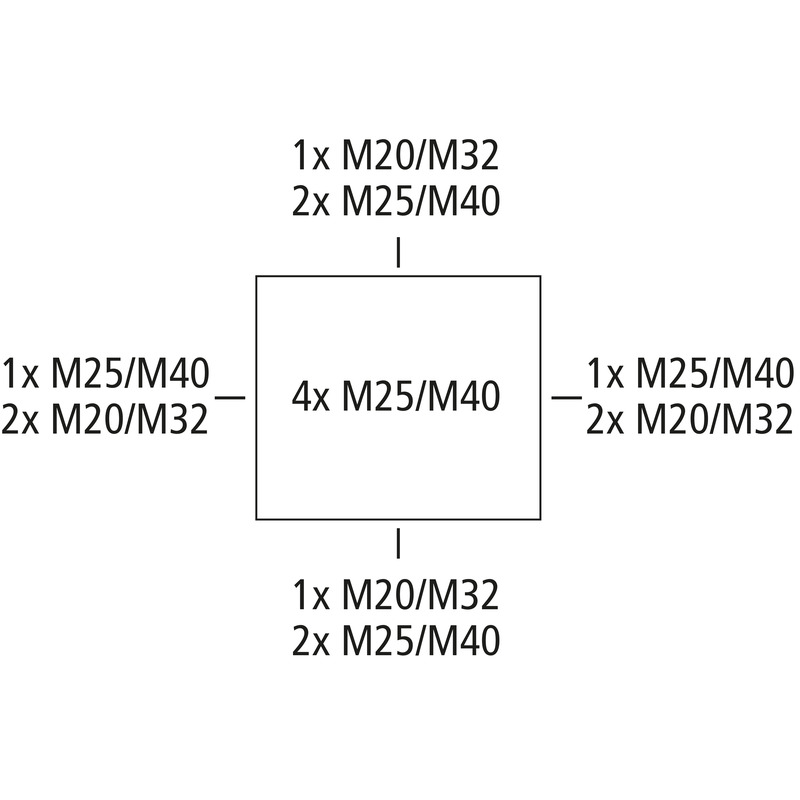

Forgreningsboks, med beskyttelsesklasse IP66, U_i=450 V AC, Sertifisert til UL-EU (EN 62208), UL-EU (EN 61439-1/-2), M20/M25/M32/M40, (4 bak, 12 Side), Utvendige festeører, med E30 - E 90 elektrisk funksjonell integritet i henhold til DIN 4102 del 12. Halogenfri kapsling av spesiell termoplast, klemmer laget av høytemperaturbestandig spesialkeramikk, universelt posisjonerbar klemmeholder

oransje, Koblingsboks 5-polet 1,5 - 16 mm², koblingsboks 3-polet 1,5 - 10 mm², sikring i gren 1 x stikkontakt D01 (uten innsats), antall fastklemte ledninger per koblingspunkt 5 x 1,5² / 4 x 2,5² / 2 x 4² / 2 x 6² / 1 x 10² / 1 x 16²

Vedlagt tilbehør:
Lokksikring, skrueanker, 1 dobbeltmembranstuss M25 IP66 tetningsområde 9 - 17 mm, 2 dobbeltmembranstusser M32 IP66 tetningsområde 13 - 21 mm, 2 dobbeltmembranstusser M40 IP66 tetningsområde 17 - 28 mm

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	1,5 mm²
max. tverrsnitt på leder	4 mm²
min. ledertverrsnitt	1,5 mm²
maks. ledertverrsnitt	16 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
sikret forgrening	ja
Klasse funksjonell integritet	E30/E60/E90
Antall poler (T-stykke)	3
Antall poler (gjennomføring)	5
UL Type Rating	annet
antall sikringer i T-stykke	1

Farger

Farge underdel	oransje
Farge overdel	oransje

Tilleggsfunksjoner

Rekkevidde for applikasjon	Sikret T-stykke

Dimensjoner

Bredde	200 mm
Lengde	250 mm
Høyde	120 mm
Innvendig lengde	235 mm
Innvendig bredde	185 mm
Innvendig høyde	102 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C
Industrikvalitet	ja

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK08
kan plomberes	ja
Feste	Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	Beskyttet utendørs

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Polyuretan
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	UL-EU (EN 62208)
Kontrolltegn	UL-EU (EN 61439-1/-2)

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning	pdf (1 MB)
Dimensjonell tegning	dxf (15 MB)
Dimensjonell tegning	dwg (3 MB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

UKCA Erklæring EN	pdf (48 KB)
MPA Testattest EN	pdf (4 MB)
misc. Sertifikat DE	pdf (456 KB)
CE Erklæring DE/EN/PL	pdf (60 KB)
MPA Testattest DE	pdf (4 MB)
UL-EU Sertifikat (EN-Standard) EN	pdf (331 KB)
UL Sertifikat (EN62208) EN	pdf (343 KB)
CE Erklæring DE/EN/FR	pdf (46 KB)

Tilbehør

Dobbelmembranstuss - DMS M20/or

Dobbelmembranstuss DMS M20/or

Dimensjoner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26062001
E-nummer: 1226145

Tetningsområde 7 - 13 mm

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), for...

Overvåkningsliste

Dobbelmembranstuss - DMS M25/or

Dobbelmembranstuss DMS M25/or

Dimensjoner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26062501
E-nummer: 1226146

Tetningsområde 9 - 17 mm

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), for...

Overvåkningsliste

Dobbelmembranstuss - DMS M32/or

Dobbelmembranstuss DMS M32/or

Dimensjoner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26063201
E-nummer: 1226148

Tetningsområde 13 - 21 mm

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), for...

Overvåkningsliste

Dobbelmembranstuss - DMS M40/or

Dobbelmembranstuss DMS M40/or

Dimensjoner : 46,5 x 46,5 x 18,6 mm
Produktnummer: 26064001
E-nummer: 1226150

Tetningsområde 17 - 28 mm

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), for...

Overvåkningsliste

Kabelskruforbindelse - KVR M20-MGM/or

Kabelskruforbindelse KVR M20-MGM/or

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22762001
E-nummer: 1243095

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Kabelgjennomføring, IP68, med strekkavlastning, polyamid, M_ x 1,5 mm, med låsemutter, oransje

Overvåkningsliste

Kabelskruforbindelse - KVR M25-MGM/or

Kabelskruforbindelse KVR M25-MGM/or

Dimensjoner : 31,5 x 31,5 x 44 mm
Produktnummer: 22762501
E-nummer: 1243097

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm

Kabelgjennomføring, IP68, med strekkavlastning, polyamid, M_ x 1,5 mm, med låsemutter, oransje

Overvåkningsliste

Kabelskruforbindelse - KVR M32-MGM/or

Kabelskruforbindelse KVR M32-MGM/or

Dimensjoner : 40 x 40 x 50 mm
Produktnummer: 22763201
E-nummer: 1239286

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm

Kabelgjennomføring, IP68, med strekkavlastning, polyamid, M_ x 1,5 mm, med låsemutter, oransje

Overvåkningsliste

Kabelskruforbindelse - KVR M40-MGM/or

Kabelskruforbindelse KVR M40-MGM/or

Dimensjoner : 50 x 50 x 54 mm
Produktnummer: 22764001
E-nummer: 1239288

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm

Kabelgjennomføring, IP68, med strekkavlastning, polyamid, M_ x 1,5 mm, med låsemutter, oransje

Overvåkningsliste

Monteringsplate - WKE BK 1

Monteringsplate WKE BK 1

Dimensjoner : 100 x 70 x 246,5 mm
Produktnummer: 86310001

Rustfritt stål uten festeskruer

Monteringsplate for brannsikker installasjon av koblingsbokser med funksjonell integritet i serie...

Overvåkningsliste
