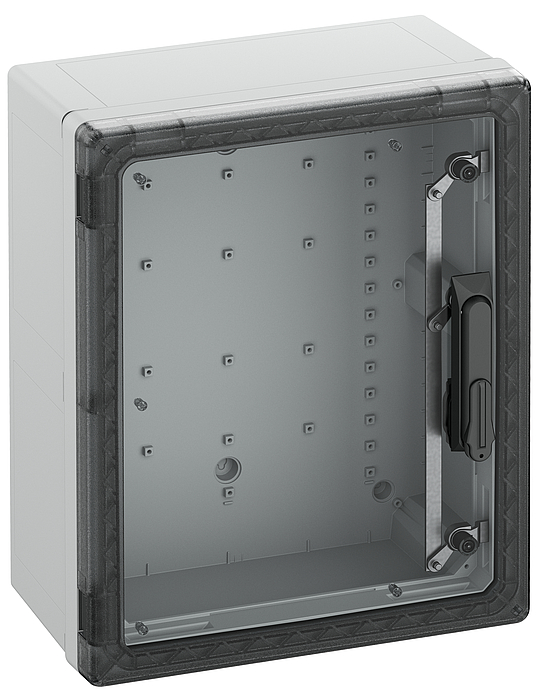

Koblingsskap

GEOS-S 4050-22-to/SH

Produktnummer: 72174501 | Dimensjoner: 400 x 500 x 226 mm

E-nummer: 2501188

Koblingsskap - industrikvalitet, egnet for installasjon i krevende miljø og utsatte uteområder, bokser og rammer: glassfiberforsterket polykarbonat, grå, tilsvarende RAL 7035, dør: Polykarbonat.
Dreiearm for feste av profilhalvsylinder iht. DIN 18252

med gjennomsiktig dør

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1500 V
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
ventilert	nei
UL Type Rating	4X, 12/12K

Farger

Farge underdel	grå
Farge overdel	gjennomsiktig

Dimensjoner

Bredde	400 mm
Lengde	500 mm
Høyde	226 mm
Innvendig lengde	471 mm
Innvendig bredde	371 mm
Innvendig høyde	204 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brannegenskap iht. UL 50 / UL 746C	kan sammenlignes med 5VA
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet i henhold til EN 60695-2-11	960 °C
Industrikvalitet	ja

mekaniske egenskaper

Monteringstype	Veggmontering
Slagfasthet	IK09
kan plomberes	ja
Flensvariant	nei
Kan stables	nei
Låsesystem	2-punkts, svingarm
med festepunkter i lokket	ja
Type overdel	Dør
Låsinnsats	uten

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C

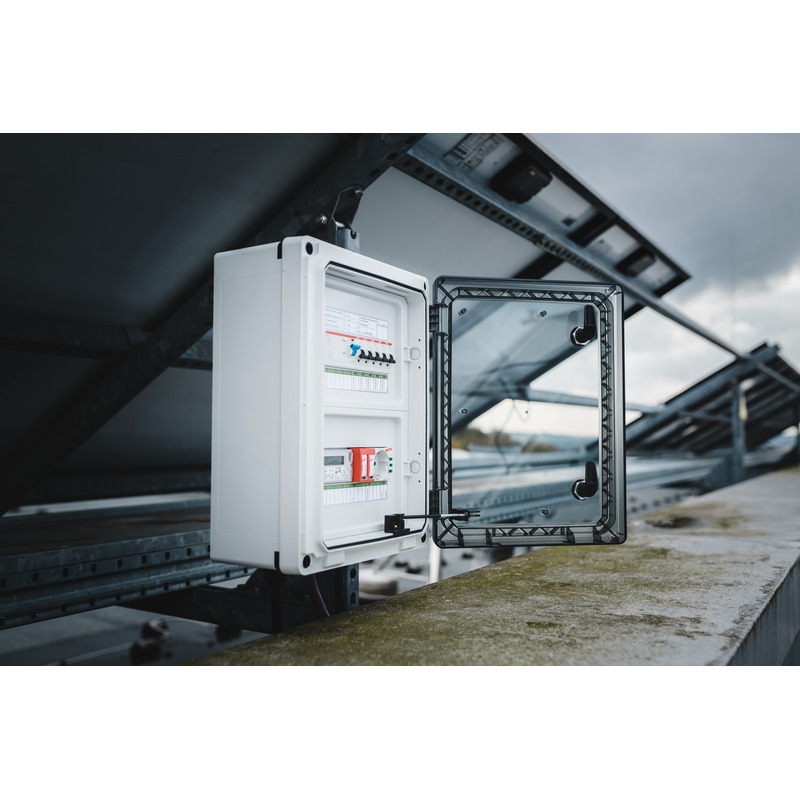

Monteringssted	eksponerte utendørs områder

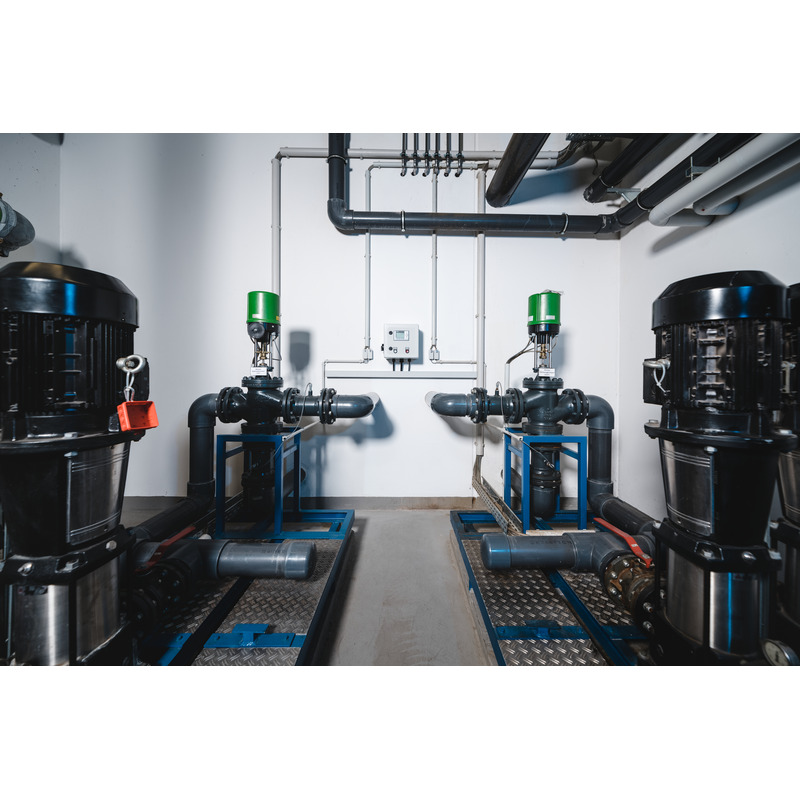

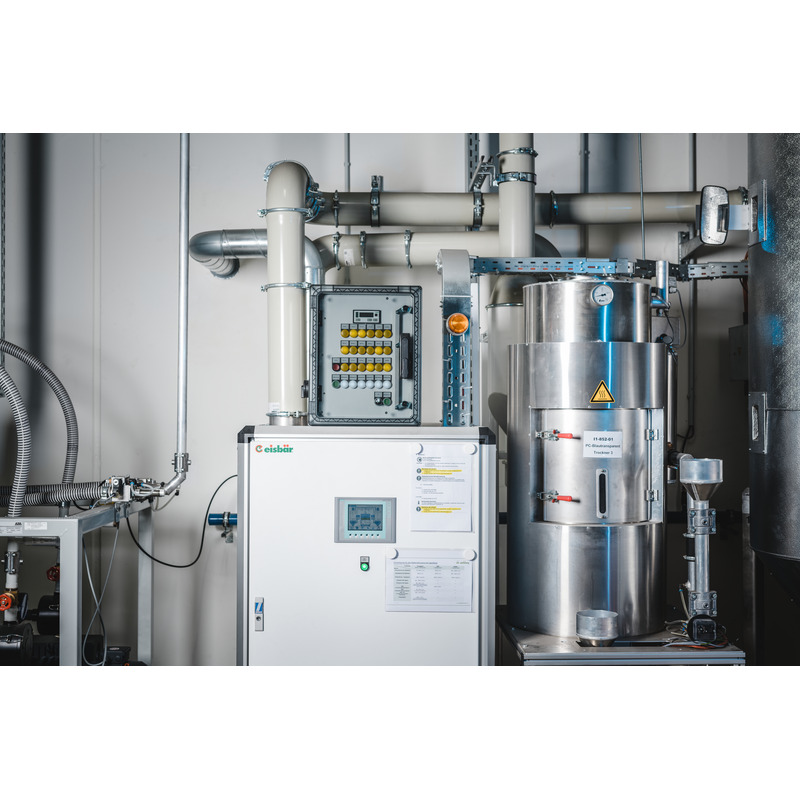

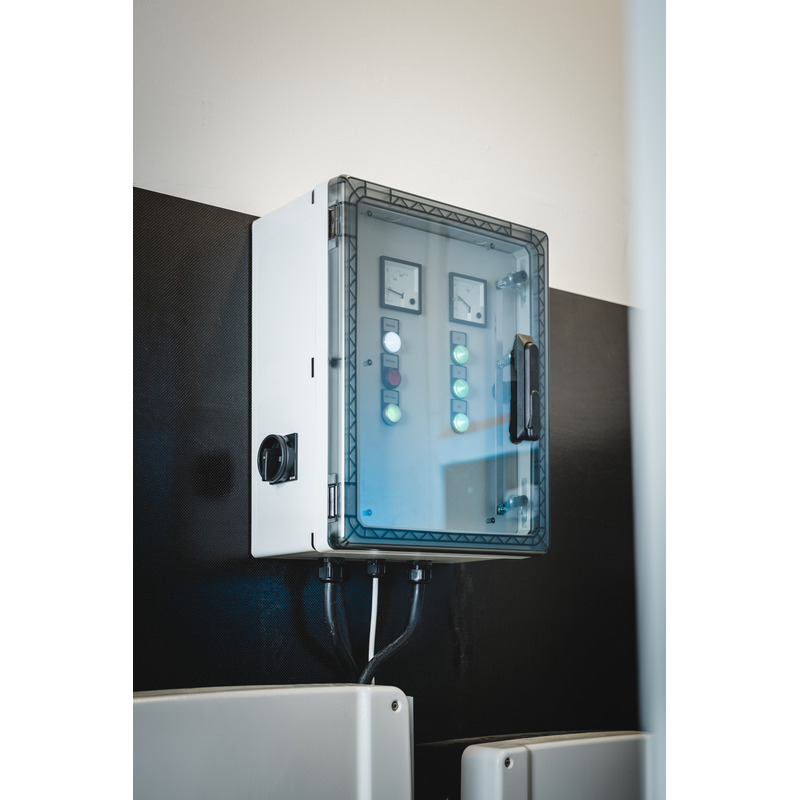

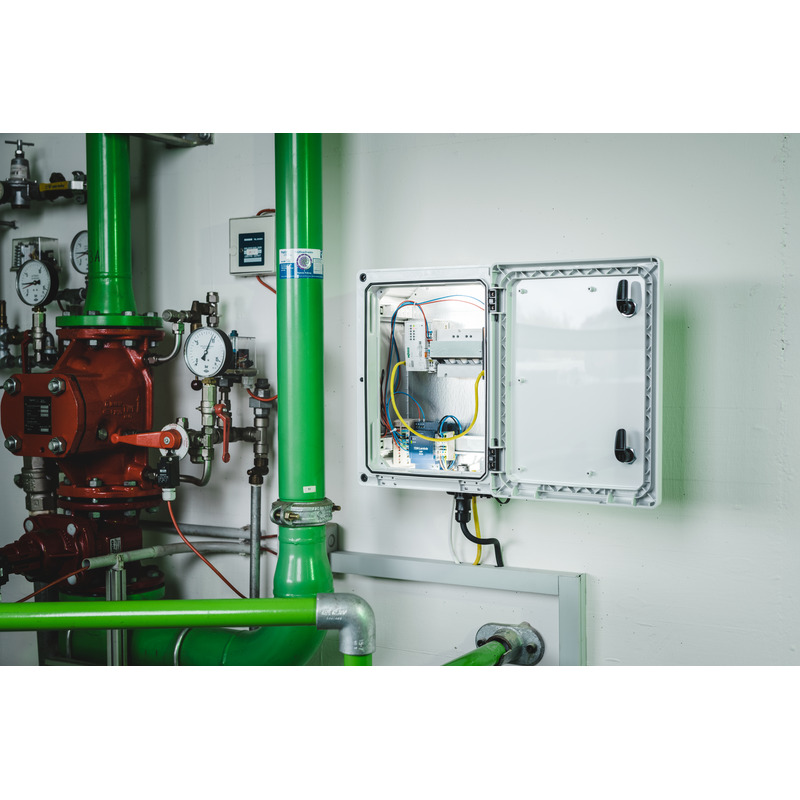

Bruksområde	installasjoner i industriområder og uteområder

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale innføring	ikke relevant
Materiale tetning	Silikon
Materiale dekselskrue	Polyamid, glassfiberforsterket

Sertifikater

Kontrolltegn	UL-EU (EN 62208)
Kontrolltegn	UL-EU (EN 61439-1/-2)
Kontrolltegn	UL-EU (EN 61439-1/-3)
Kontrolltegn	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Håndbok

Manual EN	pdf (13 MB)
Manual DE	pdf (9 MB)

Monteringsanvisning

Monteringsanvisning	pdf (2 MB)
Monteringsanvisning DE/EN/FR	pdf (828 KB)

Dimensjonsblad

Dimensjonell tegning	dxf (19 MB)
Dimensjonell tegning	pdf (3 MB)
Dimensjonell tegning	dwg (4 MB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

UL-EU Sertifikat (EN 61439-2) EN	pdf (230 KB)
UKCA Erklæring EN	pdf (51 KB)
DNV Sertifikat EN	pdf (205 KB)
els-MD Sertifikat DE/EN	pdf (680 KB)
UL-EU Sertifikat (EN 62208) EN	pdf (236 KB)
UL-EU Sertifikat (EN 61439-7) EN	pdf (231 KB)
CE Erklæring PL	pdf (132 KB)
DLG Opptak DE	pdf (703 KB)
DLG Opptak EN	pdf (936 KB)
UL-EU Sertifikat (EN 61439-3) EN	pdf (234 KB)
CE Erklæring DE	pdf (129 KB)

Tilbehør

Låsesett f. svingarm GEOS-S SGA-DB/3

Dimensjoner : 80 x 120 x 10 mm
Produktnummer: 72206001
E-nummer: 2501228

Dobbelbit 3 mm tapp

Halvsylinder profil for GEOS-S kontrollskap

med svingbart håndtak
