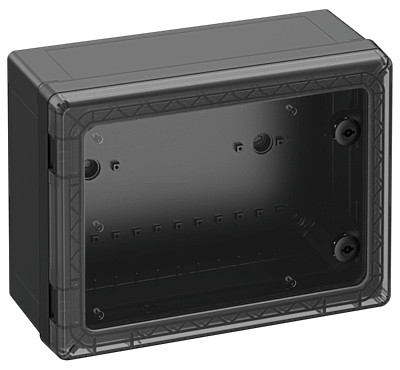

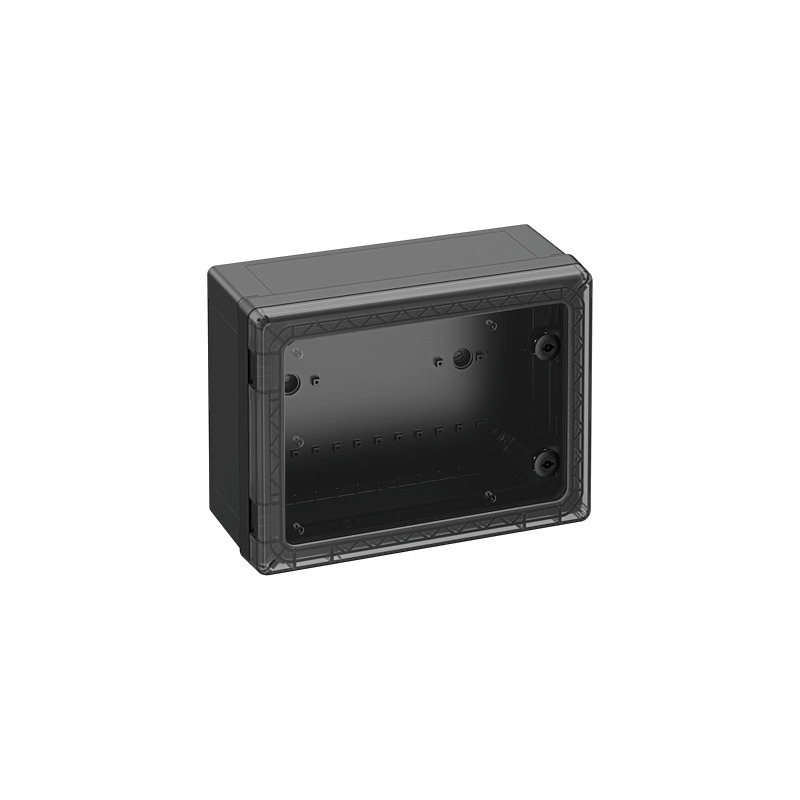

Koblingsskap

GEOS-S 4030-18-to/sw

Produktnummer: 75144301 | Dimensjoner: 400 x 300 x 180 mm

E-nummer: 2501246

Koblingsskap - industrikvalitet, egnet for installasjon i krevende miljø og utsatte uteområder, bokser og rammer: glassfiberforsterket polykarbonat, svart, tilsvarende RAL 7035, dør: Polykarbonat.
Dreieboltlås med 3 mm dobbelbit (utskiftbar) iht. DIN 43668

med gjennomsiktig dør

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1500 V
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
ventilert	nei
UL Type Rating	4X, 12/12K

Farger

Farge underdel	svart
Farge overdel	gjennomsiktig

Dimensjoner

Bredde	400 mm
Lengde	300 mm
Høyde	180 mm
Innvendig lengde	271 mm
Innvendig bredde	371 mm
Innvendig høyde	158 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brannegenskap iht. UL 50 / UL 746C	kan sammenlignes med 5VA
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet i henhold til EN 60695-2-11	960 °C
Industrikvalitet	ja

mekaniske egenskaper

Monteringstype	Veggmontering
Slagfasthet	IK09
kan plomberes	nei
Flensvariant	nei
Kan stables	nei
Låsesystem	2-punkts, espagnolett
med festepunkter i lokket	ja
Type overdel	Dør
Låsinnsats	Dobbelbit, 3 mm
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder
Bruksområde	installasjoner i industriområder og uteområder

Sales Information

EAN	4013902679775
Packing Unit Code	CT
ETIM Class	EC000261
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale innføring	ikke relevant
Materiale tetning	Silikon
Materiale dekselskrue	Polyamid, glassfiberforsterket

Sertifikater

Kontrolltegn	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Kontrolltegn	UL-EU (EN 62208)
Kontrolltegn	UL-EU (EN 61439-1/-2)
Kontrolltegn	UL-EU (EN 61439-1/-3)
Kontrolltegn	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Håndbok

Manual EN	pdf (13 MB)
Manual DE	pdf (9 MB)

Monteringsanvisning

Monteringsanvisning	pdf (2 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (1 MB)
Dimensjonell tegning	dwg (3 MB)
Dimensjonell tegning	dxf (15 MB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

UL-EU Sertifikat (EN 62208) EN	pdf (236 KB)
els-MD Sertifikat DE/EN	pdf (680 KB)
UL-EU Sertifikat (EN 61439-2) EN	pdf (230 KB)
UL-EU Sertifikat (EN 61439-7) EN	pdf (231 KB)
UKCA Erklæring EN	pdf (51 KB)
CE Erklæring DE	pdf (129 KB)
UL-EU Sertifikat (EN 61439-3) EN	pdf (234 KB)
UL Sertifikat (UL50 / UL50E) EN	pdf (282 KB)
CE Erklæring PL	pdf (132 KB)
DNV Sertifikat EN	pdf (205 KB)

Tilbehør

Monteringsplate GEOS MPI-3040

Dimensjoner : 250 x 350 x 5 mm
Produktnummer: 72000401
E-nummer: 2501151

for GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22

Monteringsplate av isolasjonsmateriale, inkl. festeskruer, til gulvmontering, Alternativ montering...

Overvåkningsliste

GEOS-S 4030-18-to/sw

elektriske egenskaper

Farger

Dimensjoner

Materialegenskaper

mekaniske egenskaper

Betingelser i omgivelsene

Sales Information

Materiale

Sertifikater

Last ned datablad

Håndbok

Monteringsanvisning

Dimensjonsblad

Sertifikat

Tilbehør

for GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22

for GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22

for GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, lengde 250 mm, høyde...

for GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, lengde 350 mm, høyde...

for GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

for GEOS-L/S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

for GEOS-S 3030-18, GEOS-S 3040-18, GEOS-S 4030-18

for GEOS-S 3040-18, GEOS-S 4030-18

for GEOS-S 4030

for GEOS-S 4030-18/-22

Veggavstand 10 mm

Veggavstand 40 mm

Veggavstand 10 mm

Veggavstand 40 mm

Montering på 300mm-hus siden

Montering på 400mm-hus siden

for mastdiameter fra 60 til 90mm

for mastdiameter fra 90 til 150mm

for mastdiameter fra 150 til 210mm

for bakre tildekning av kabinettene GEOS 3040 ved bruk av...

for GEOS-L/-S 3030-18/-22

for GEOS-L/-S 3030-18/-22

for GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, lengde 250 mm, høyde...

for GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, lengde 350 mm, høyde...

for GEOS-L/-S 3030, GEOS-L/-S 3040, lengde 200 mm, høyde 7,5 mm

for GEOS-L/-S 3040, GEOS-L/-S 4050, lengde 300 mm, høyde 7,5 mm

for GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

for GEOS-S 3040-18/-22 og GEOS-S 4030-18/-22

for koblingsskap GEOS-S 3040 og GEOS-S 4030 som erstatning

for koblingsskap GEOS-S 3040 og GEOS-S 4030 som erstatning

Dobbelbit 3 mm tapp

Dobbelbit 5 mm tapp

Firkant 8 mm

Trekant 8 mm

T-håndtak

Spor senket

for GEOS-S koblingsskap

for GEOS-S 4050/5040

M40, Sett = 2 stk., Luftvekslingsrate: 30 l / dag / sett

Gjennomgangsåpning: M16-32, hull: 16,5-32,5 mm

Hullfres for hånd- og søylebormaskiner, industriutførelse av høy...

Hullfres for hånd- og søylebormaskiner, industriutførelse av høy...

Hullfres for hånd- og søylebormaskiner, industriutførelse av høy...

Tetningsområde 5 - 9 mm

Tetningsområde 7 - 13 mm

Tetningsområde 9 - 17 mm

Tetningsområde 13 - 21 mm

Tetningsområde 2 - 6,5 mm, Gjengelengde 12 mm

Tetningsområde 4 - 10 mm, Gjengelengde 12 mm

Tetningsområde 6 - 12 mm, Gjengelengde 15 mm

Tetningsområde 9 - 16 mm, Gjengelengde 15 mm

Tetningsområde 11 - 21 mm, Gjengelengde 15 mm

Tetningsområde 16 - 28 mm, Gjengelengde 18 mm

Tetningsareal 21 - 34,5 mm, gjengelengde 13 mm

svart

CAD-data

Din forespørsel

Anbudstekster

Lignende produkter

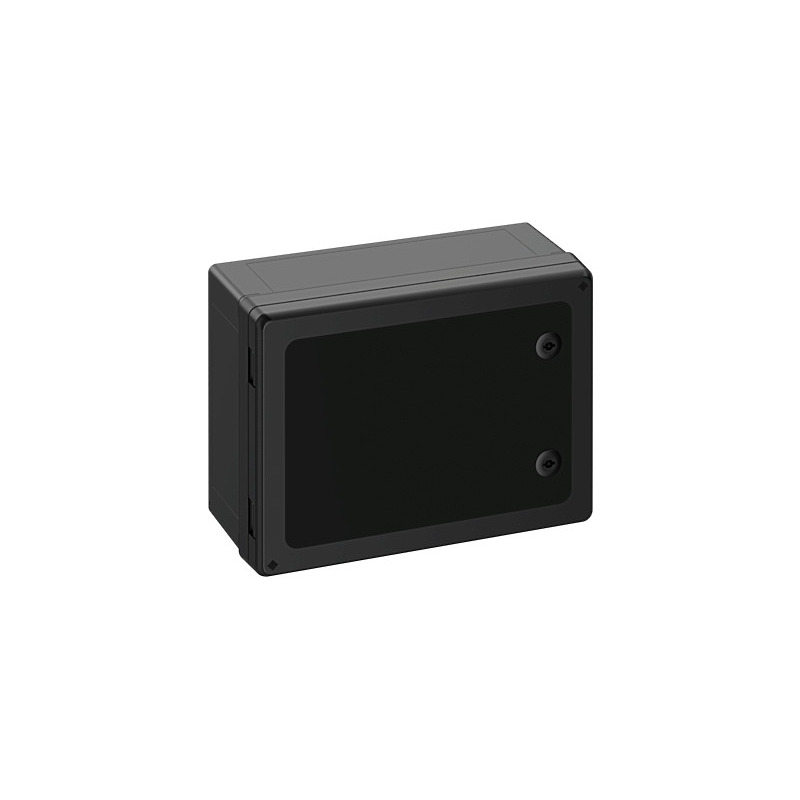

med svart dør
