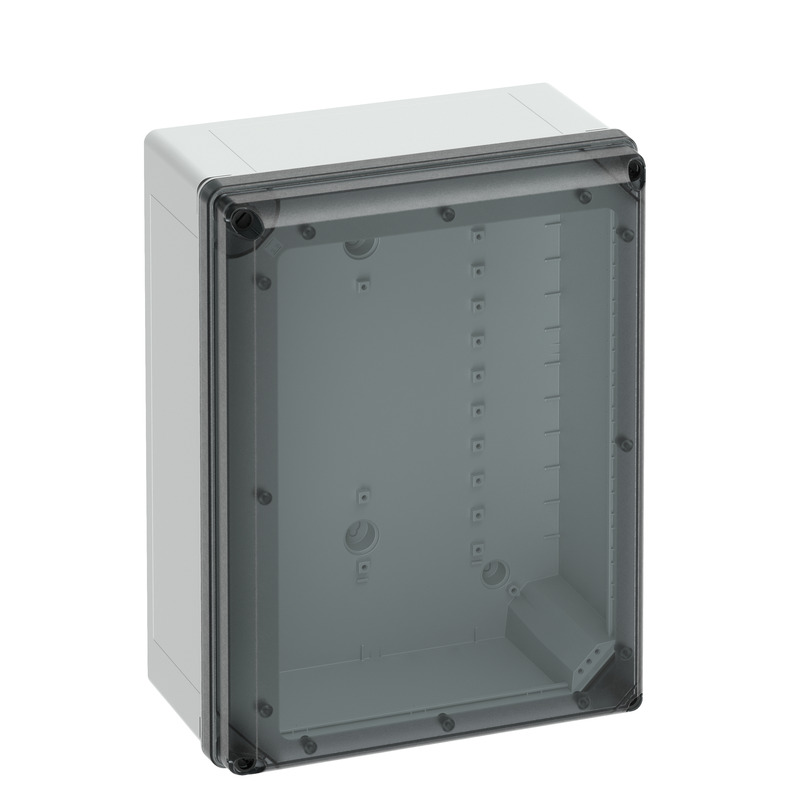

Tom kapsling
Produktnummer: 70143401 | Dimensjoner: 300 x 400 x 180 mm
E-nummer: 2501114
Tom kapsling - industrikvalitet, egnet for installasjon i røffe omgivelser og på områder utendørs uten beskyttelse, Boks: glassfiberforsterket polykarbonat, hvit, tilsvarende RAL 7035, Lokk: Polykarbonat
med gjennomsiktig lokk
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1500 V |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66/IP67/IP69 |
| ventilert | nei |
| UL Type Rating | 4X, 12/12K |
| Farge underdel | grå |
|---|---|
| Farge overdel | gjennomsiktig |
| Bredde | 300 mm |
|---|---|
| Lengde | 400 mm |
| Høyde | 180 mm |
| Innvendig lengde | 371 mm |
| Innvendig bredde | 271 mm |
| Innvendig høyde | 158 mm |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V2 |
| Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
| Industrikvalitet | ja |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK09 |
| kan plomberes | ja |
| Flensvariant | nei |
| Kan stables | ja |
| med festepunkter i lokket | ja |
| Type overdel | Deksel |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | eksponerte utendørs områder |
| Bruksområde | installasjoner i industriområder og uteområder |
| Materiale underdel | Polykarbonat, glassfiberforsterket |
|---|---|
| Materiale overdel | Polykarbonat |
| Materiale innføring | ikke relevant |
| Materiale tetning | Silikon |
| Materiale dekselskrue | Polyamid, glassfiberforsterket |
| Kontrolltegn | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Kontrolltegn | UL-EU (EN 62208) |
| Kontrolltegn | UL-EU (EN 61439-1/-2) |
| Kontrolltegn | UL-EU (EN 61439-1/-3) |
| Kontrolltegn | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Kontrolltegn | DLG (ammoniakkresistens) |
| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
| Dimensjonell tegning | dxf (8 MB) |
|---|---|
| Dimensjonell tegning | pdf (681 KB) |
| Dimensjonell tegning | dwg (1 MB) |
| Dimensjonell tegning | jpg (1 MB) |
Monteringsplate av isolasjonsmateriale, inkl. festeskruer, til gulvmontering, Alternativ montering...
Monteringsplate av isolasjonsmateriale, inkl. festeskruer, til gulvmontering, Alternativ montering...

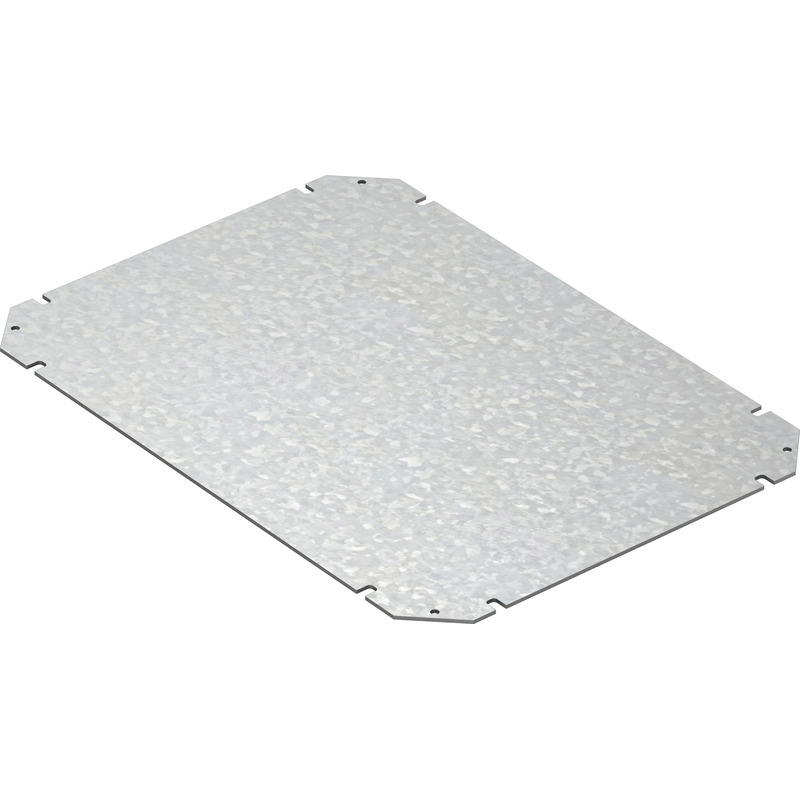

Monteringsplate av stålplate, inkl. festeskruer, til gulvmontering, Alternativ montering mulig med...
Monteringsplate av stålplate, inkl. festeskruer, til gulvmontering, Alternativ montering mulig med...
Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...
Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...
Monteringsholder-sett, til verktøyløs montering av DIN-skinner 35 x 7,5 mm og monteringsplater i...
Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...
Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...
Monteringsbrakett-sett GEOS MH-18 NS35/15
Monteringsholder-sett, til verktøyløs montering av standardskinner 35 x 15 mm og monteringsplater i...

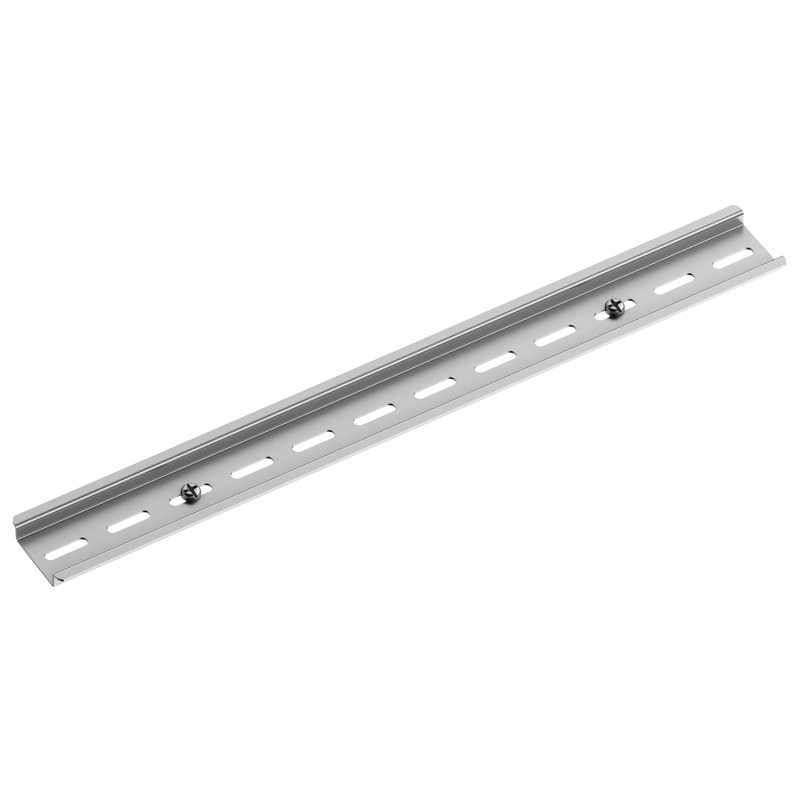

Standardskinne iht. DIN EN 60715, 35 mm bredde, inkl. festeskruer, for montering på GEOS...
Standardskinne iht. DIN EN 60715, 35 mm bredde, inkl. festeskruer, for montering på GEOS...
Monteringsbrakett-sett GEOS MHU-18
Monteringsholder-sett universal, for montering av standardskinner GEOS NS 35-200 til -400 i ulike...
Monteringsbrakett-sett GEOS-L MHH-18
Monteringsholder-sett, for verktøyløs montering av standardskinner 35 x 7,5 mm og monteringsplater i...
Bærestativ med standardskinne bredde 35 mm, i høydene 7,5 og 15 mm, inkl. festeskruer for...

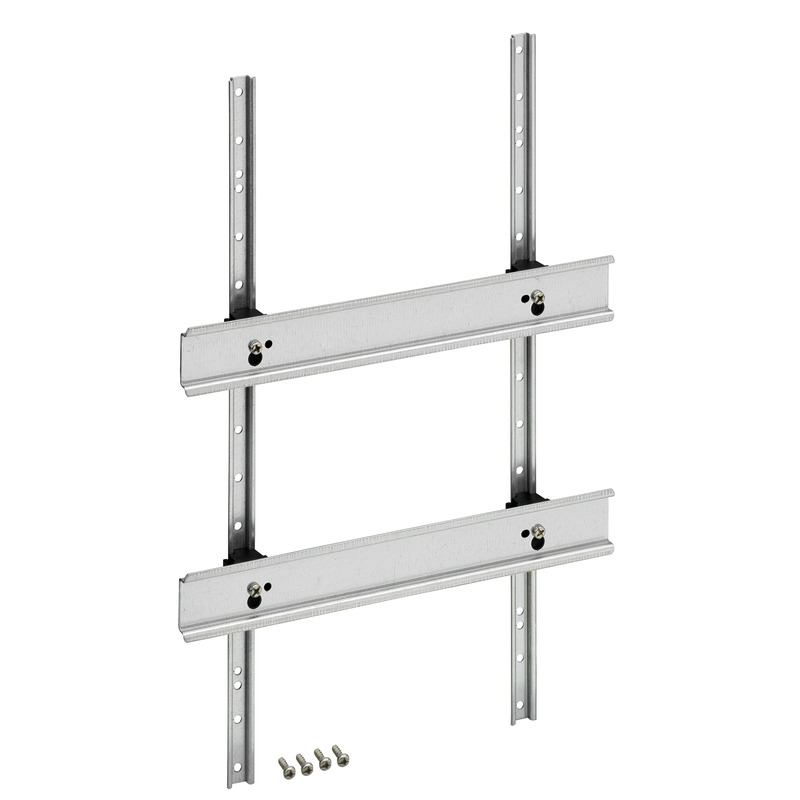

Bærestativ GEOS TGS NS35/15 3040-2
Bærestativ med standardskinne bredde 35 mm, i høydene 7,5 og 15 mm, inkl. festeskruer for...
Beskyttelse mot berøring for modulære apparater, inkl. festeskruer, for montering i GEOS-L...
Monteringsplate GEOS-L EP-3040
Festeplate av isolerende materiale for tom boks, inkl. festeskruer, for individuell bruk, f.eks....
Beskyttelse mot berøring for modulære apparater, inkl. festeskruer, for montering i GEOS-L...
Skillevegg av isolerende materiale for tom boks inkl. støtte, for å dele boksen
Skillevegg av isolerende materiale for tom boks inkl. støtte, for å dele boksen
Festeplate av isolerende materiale for montering på innsiden av dekselet i tomme bokser, inkl....
Hurtiglås-sett tom boks
Dekkskruesett med sikkerhetsfunksjon for GEOS-L tom skap, 3030/3040, 8 mm trekantet hodeform
Sikring mot tap av lokk GEOS-L DVS
Dekselsikring i rustfritt stål med festeskruer, kan ettermonteres
Utvendig festelask GEOS ABL-10
Sett med utvendige festelasker av plast, Montering i vinkel 0°, 45° eller 90° mulig, svart, Sett = 4...
Utvendig festelask GEOS ABL-40
Sett med utvendige festelasker av plast, Montering i vinkel 0°, 45° eller 90° mulig, svart, Sett = 4...
Utvendig festelask GEOS ABL-10/ES
Utvendig festeøresett i rustfritt stål V4A, montering i vinkel 0° eller 90° mulig, sett = 4 stk.
Utvendig festelask GEOS ABL-40/ES
Utvendig festeøresett i rustfritt stål V4A, montering i vinkel 0° eller 90° mulig, sett = 4 stk.
Adapter for søylemontering av galvanisert stål, sett=2 stykk
Adapter for søylemontering av galvanisert stål, sett=2 stykk
Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk
Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk
Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk
Designplate av rustfritt stål V2A, 1 stykk
Sett med lufteelementer BEL Air M40
Sett med BEL Air lufteelementer, for å unngå at det dannes kondens i boksen, for loddrett montering...
Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...
Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...
Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

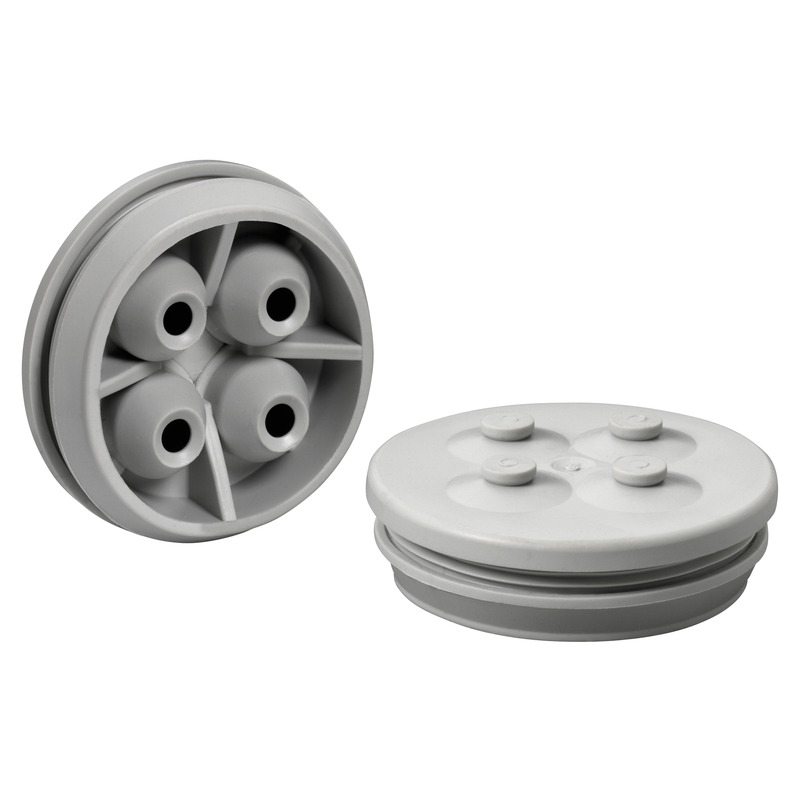

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, maks. fire kabelinnføringer for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Kabelgjennomføring, IP68, med strekkavlastning, lang gjenge, M_ x 1,5 mm, uten låsemutter, polyamid,...
Kabelgjennomføring, IP68, med strekkavlastning, lang gjenge, M_ x 1,5 mm, uten låsemutter, polyamid,...
Kabelgjennomføring, IP68, med strekkavlastning, lang gjenge, M_ x 1,5 mm, uten låsemutter, polyamid,...
Kabelgjennomføring, IP68, med strekkavlastning, lang gjenge, M_ x 1,5 mm, uten låsemutter, polyamid,...
Kabelgjennomføring, IP68, med strekkavlastning, lang gjenge, M_ x 1,5 mm, uten låsemutter, polyamid,...
Kabelgjennomføring, IP68, med strekkavlastning, lang gjenge, M_ x 1,5 mm, uten låsemutter, polyamid,...
Kabelgjennomføring, IP68, med strekkavlastning, lang gjenge, M_ x 1,5 mm, uten låsemutter, polyamid,...
Kabelgjennomføring, IP68 med strekkavlastning, lang tilkoblingsgjenge, M_ x 1,5 mm, med låsemutter,...
Kabelgjennomføring, IP68 med strekkavlastning, lang tilkoblingsgjenge, M_ x 1,5 mm, med låsemutter,...
Kabelgjennomføring, IP68 med strekkavlastning, lang tilkoblingsgjenge, M_ x 1,5 mm, med låsemutter,...
Kabelgjennomføring, IP68 med strekkavlastning, lang tilkoblingsgjenge, M_ x 1,5 mm, med låsemutter,...
Kabelgjennomføring, IP68 med strekkavlastning, lang tilkoblingsgjenge, M_ x 1,5 mm, med låsemutter,...
Kabelgjennomføring, IP68 med strekkavlastning, lang tilkoblingsgjenge, M_ x 1,5 mm, med låsemutter,...
Kabelgjennomføring, IP68 med strekkavlastning, lang tilkoblingsgjenge, M_ x 1,5 mm, med låsemutter,...

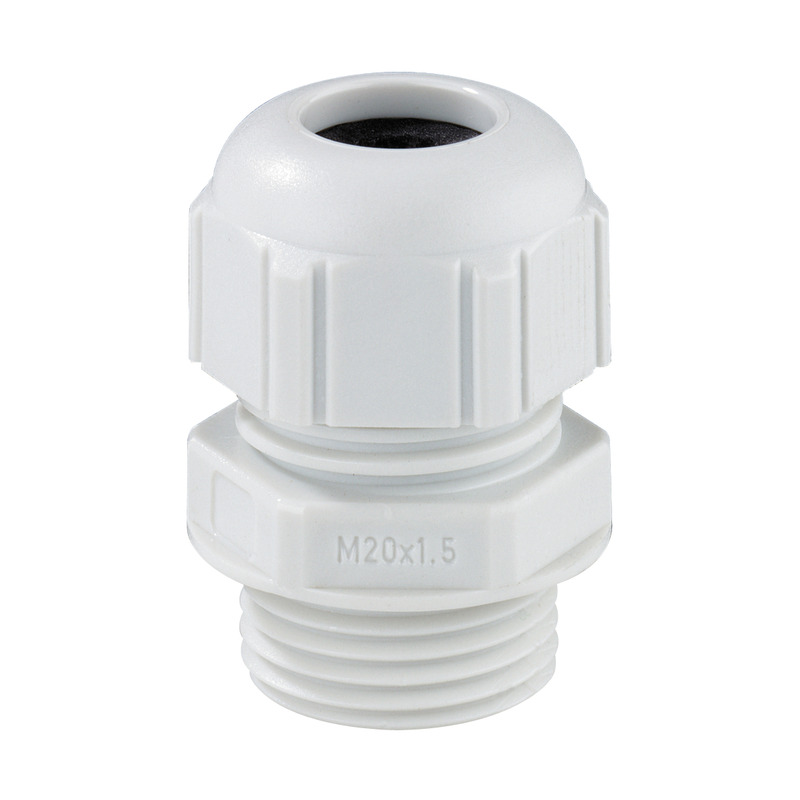

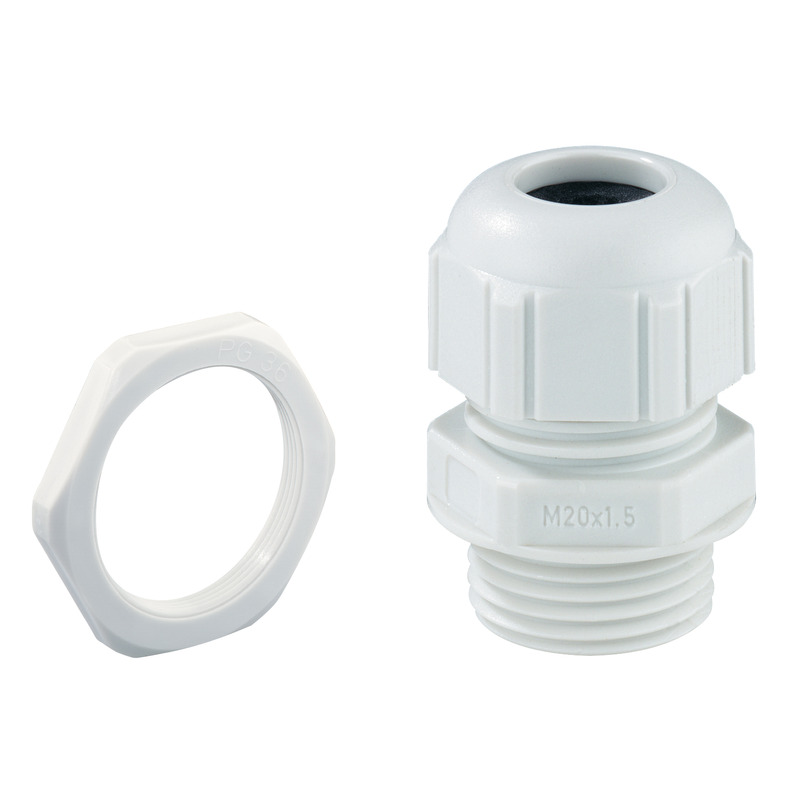

Kabelskruforbindelse KVR M63-MGM
