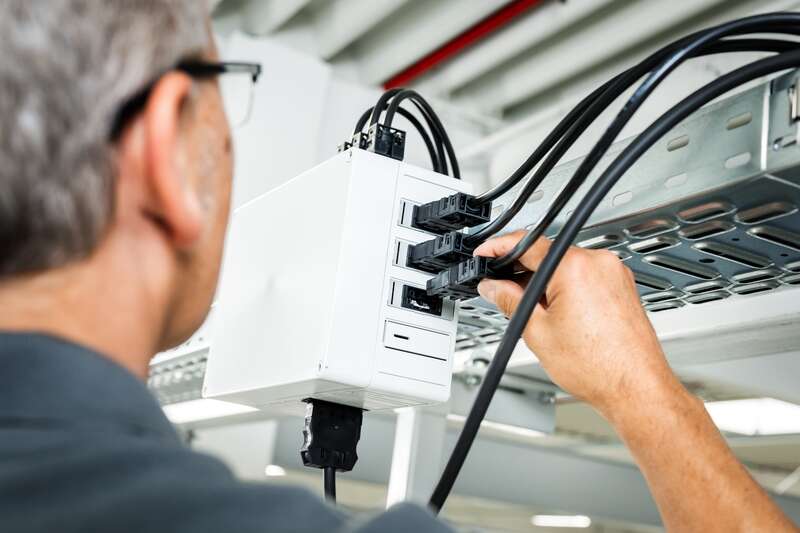

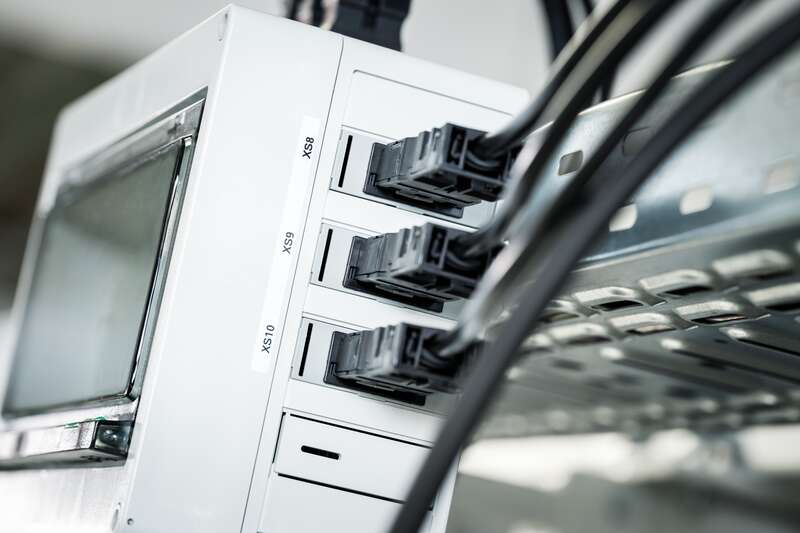

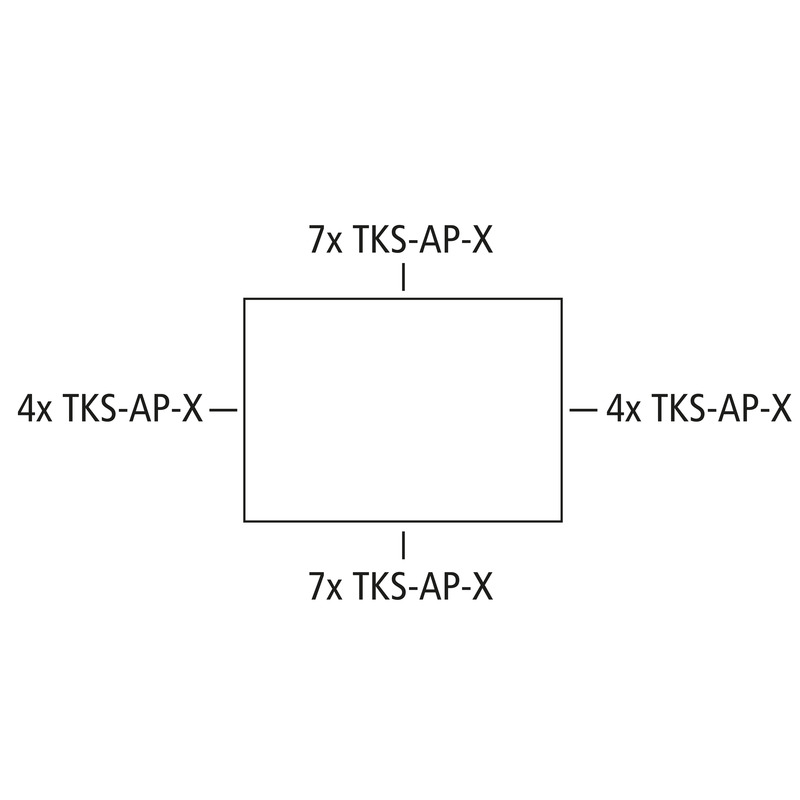

Tom kapsling, med beskyttelsesklasse IP30, Polykarbonat, innvendige feste-punkt, for standardinstallasjoner innendørs, for montering av inntil 22 pluggkontakter av typen WINSTA® i forbindelse med TKS AP-adapterrammer
12 Avstandsenheter, boks: Polykarbonat, grå, lokk: Polykarbonat, grå
| Nominell driftsspenning AC | 690 V |
|---|---|
| Måledriftsspenning DC | 1000 V |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP30 |
| ventilert | nei |
| Antall avstandsenheter | 12 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 254 mm |
|---|---|
| Lengde | 180 mm |
| Høyde | 111 mm |
| Vekt | 0.342 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V2 |
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK07 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.2 Nm |
| Flensvariant | nei |
| Type overdel | Deksel |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Innendørs område |
| EAN | 4013902694310 |
|---|---|
| ETIM-klasse | EC000261 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat |
| Materiale dekselskrue | Polyamid, glassfiberforsterket |
| EAN / GTIN | 4013902694310 |
|---|---|
| Bredde | 0.254 m |
| Vekt | 0.342 kg |
| Høyde | 0.111 m |
| Mengde | 1 St |
| Dybde | 0.18 m |
| EAN / GTIN | 4013902694327 |
|---|---|
| Bredde | 0.372 m |
| Vekt | 2.442 kg |
| Høyde | 0.372 m |
| Mengde | 6 St |
| Dybde | 0.262 m |
| EAN / GTIN | 4013902694334 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 108.912 kg |
| Høyde | 1.65 m |
| Mengde | 216 St |
| Dybde | 1.2 m |
