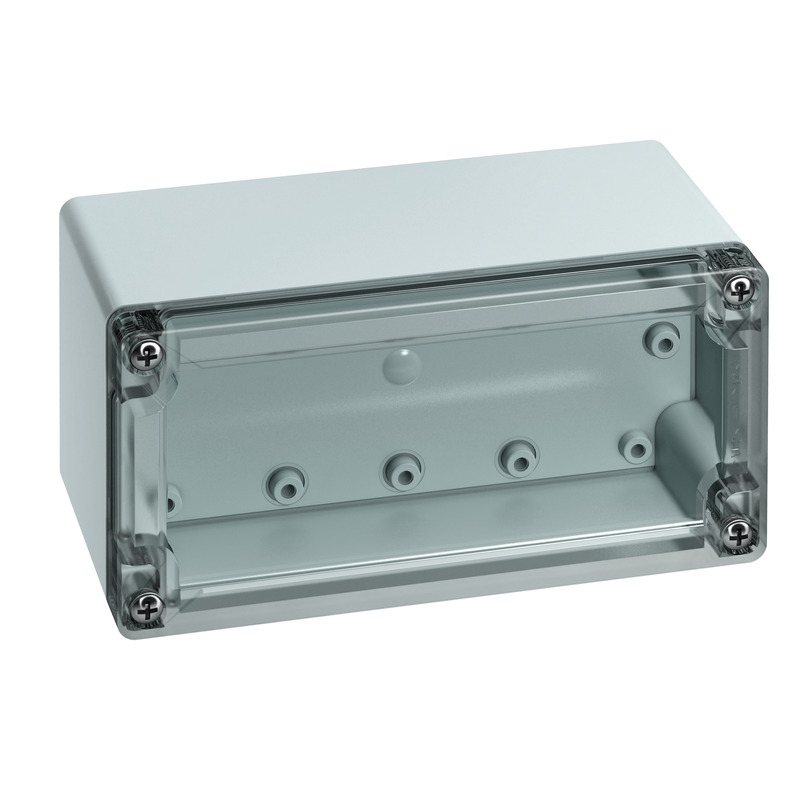

#20150601 | Dimensjoner: 162 x 82 x 85 mm
Tom kapsling
Tom kapsling, med beskyttelsesklasse IP66/IP67, Polykarbonat, Sertifisert til UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (ammoniakkresistens), Ui=690V AC, Ui=1000V DC, innvendige feste-punkt, for installasjoner i industrimiljøer og beskyttede uteområder, med hurtigutløser
boks: Polykarbonat, grå, lokk: Polykarbonat, gjennomsiktig, glatte sidevegger
Vedlagt tilbehør:
lokkholdere, 4 festeskruer som tilbehør
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66/IP67 |
| UL Type Rating | 12 |
| Farge underdel | grå |
|---|---|
| Farge overdel | gjennomsiktig |
| Bredde | 162 mm |
|---|---|
| Lengde | 82 mm |
| Høyde | 85 mm |
| Vekt | 0.29 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V2 |
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK08 |
| Kan stables | ja |
| Type overdel | Deksel |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902813858 |
|---|---|
| ETIM-klasse | EC000261 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat |
| Materiale tetning | Polyuretan |
| Materiale dekselskrue | Rustfritt stål 1.4303 (V2A) |
| Kontrolltegn | UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| EAN / GTIN | 4013902314782 |
|---|---|
| Bredde | 0.392 m |
| Vekt | 6.12 kg |
| Høyde | 0.422 m |
| Mengde | 20 St |
| Dybde | 0.19 m |
| EAN / GTIN | 4013902314799 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 311.76 kg |
| Høyde | 1.82 m |
| Mengde | 960 St |
| Dybde | 1.2 m |
| EAN / GTIN | 4013902813858 |
|---|---|
| Bredde | 0.162 m |
| Vekt | 0.29 kg |
| Høyde | 0.085 m |
| Mengde | 1 St |
| Dybde | 0.082 m |
Gjengi tekst
(20150601.TXT 1.04 kB)
Logg inn for å laste ned anbudstekster.
CAD-data
(Last ned 3D-CAD-Data)
Logg inn for å laste ned anbudstekster.
Mast-/rørfeste monteringssett
MABF 65-2
Produktnummer 89601101
for tomme kapslinger TK 77, TK 97, TG 88, TG 1208, TG 1608 (2 sett...
Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...
Utvendig festelask.
TG ABL
Produktnummer 18200201
for alle TG-bokser, Sett = 4 stk.
Utvendige festelasker TG-serien, plast, sett = 4 stk.
Plomberingssett
TG PST1
Produktnummer 18200401
for TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608
Plomberingssett
Sikring mot tap av lokk
TG DVS-42
Produktnummer 18200601
for TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350
Sikring mot tap av lokk som reserve, Sett = 10 stk.
Monteringsplate
TG MPI-1608
Produktnummer 18600601
for TG 1608
Monteringsplate i melaminkledd isolasjonsmateriale, 2,5 mm tykk, grå
Monteringsplate
TG MPS-1608
Produktnummer 18700601
for TG 1608
Monteringsplate, galvanisert stålplate, 2 mm tykk
Trinndrill
LFR
Produktnummer 19599501
Gjennomgangsåpning: M16-32, hull: 16,5-32,5 mm
Hullfres
DIN-skinne
TS 15-144
Produktnummer 19714601
for TG 1608 og TG 1612, lengde 144 mm
DIN-skinne iht. NEK EN 60715, 15 x 5 mm
DIN-skinne
NS 35-144/2
Produktnummer 19814601
for TG 1608 og TG 1612, lengde 144 mm
DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm
Trykkutligningselement
DAE M12
Produktnummer 26241201
M12 x 1,5 mm, Gjengelengde 10 mm
Trykkutligningselement med luftgjennomtrengelig og vanntett spesialmembranfolie for å unngå kondens...

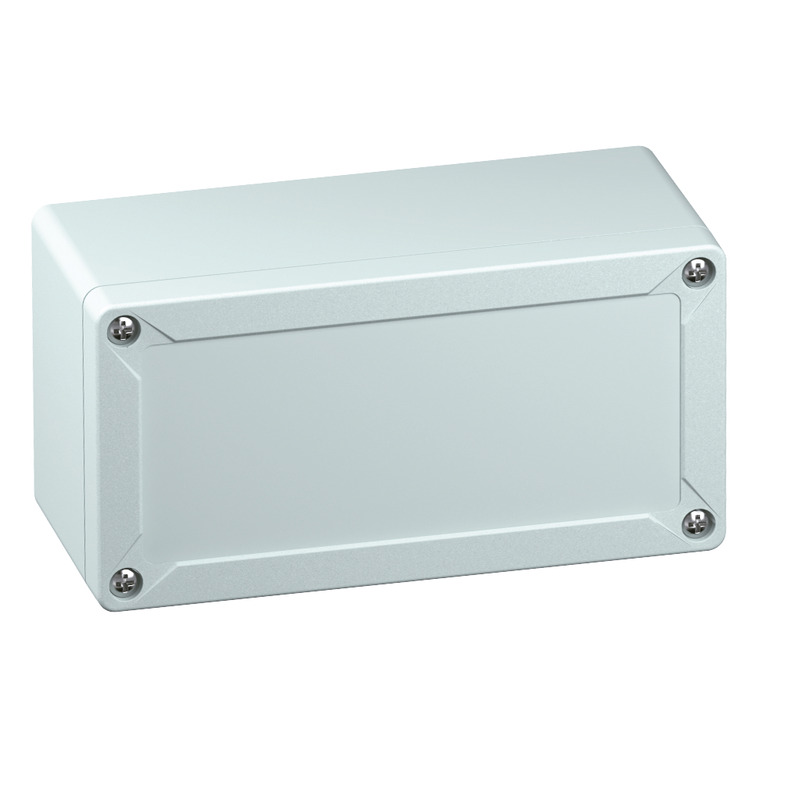

Tom kapsling
