Dette produktet er utdatert. går som til 31.08.2024

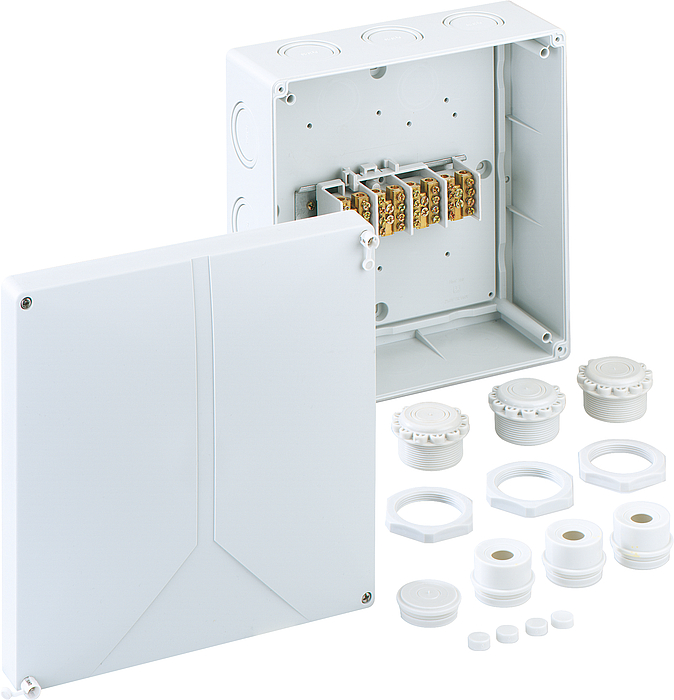

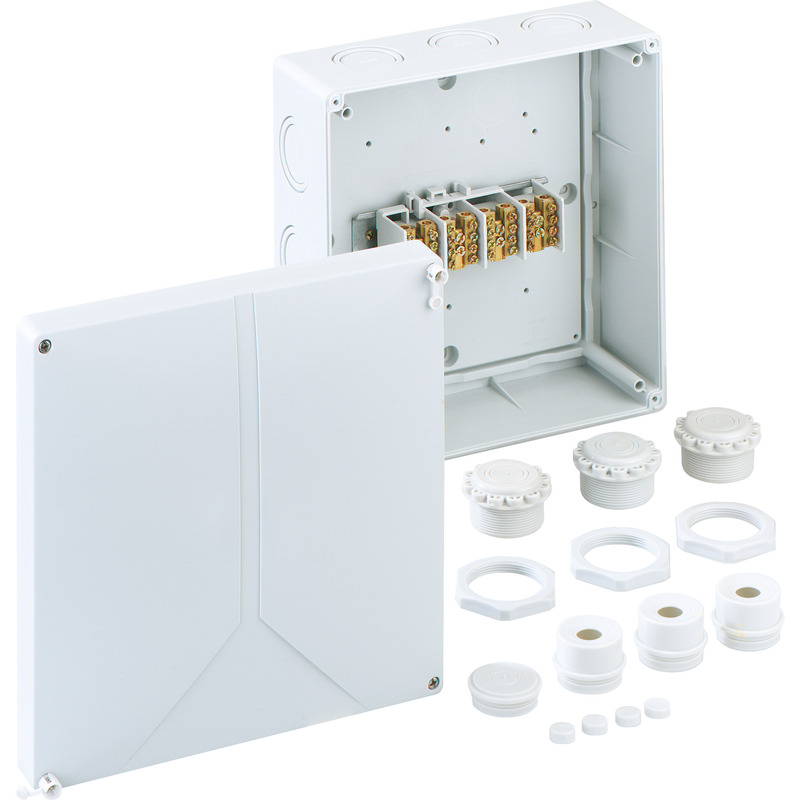

Abox HA 250 Abox HA 250

Forgreningsboks

Abox HA 250

Produktnummer: 48042501 | Dimensjoner: 250 x 250 x 115 mm

E-nummer: 1239130

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 25 mm², Ui=690 V AC, Push-out membran, M20/M25/M32/M40/M50, (4 bak, 10 Side), innvendige feste-punkt, med hovedlinjekoblingsterminal for standard installasjoner innendørs

grå, med skruklemme 4-polet - 25 mm²

Vedlagt tilbehør:
3 korknipler IP54 M40 tetningsområde 17-30 mm, 1 tetningsplugg M40, 3 pakknipler med kontramutter IP54 M50 tetningsområde 13 - 35 mm

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 25 mm²
Beskyttelsesklasse II
Beskyttelsesart IP54/IP65
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 250 mm
Lengde 250 mm
Høyde 115 mm

Materialegenskaper

UV-bestandig nei
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C
Industrikvalitet nei

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK07
kan plomberes nei
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Materiale

Materiale underdel Polystyren
Materiale overdel Polystyren
Materiale dekselskrue Rustfritt stål V2A

Last ned datablad

Last ned datablad

Sertifikat

CE Erklæring DE/EN/PL pdf (313 KB)
CE Erklæring DE/EN/FR pdf (220 KB)
UKCA Erklæring EN pdf (49 KB)
