#48043501 | E-nummer: 1239131 | Dimensjoner: 250 x 250 x 115 mm

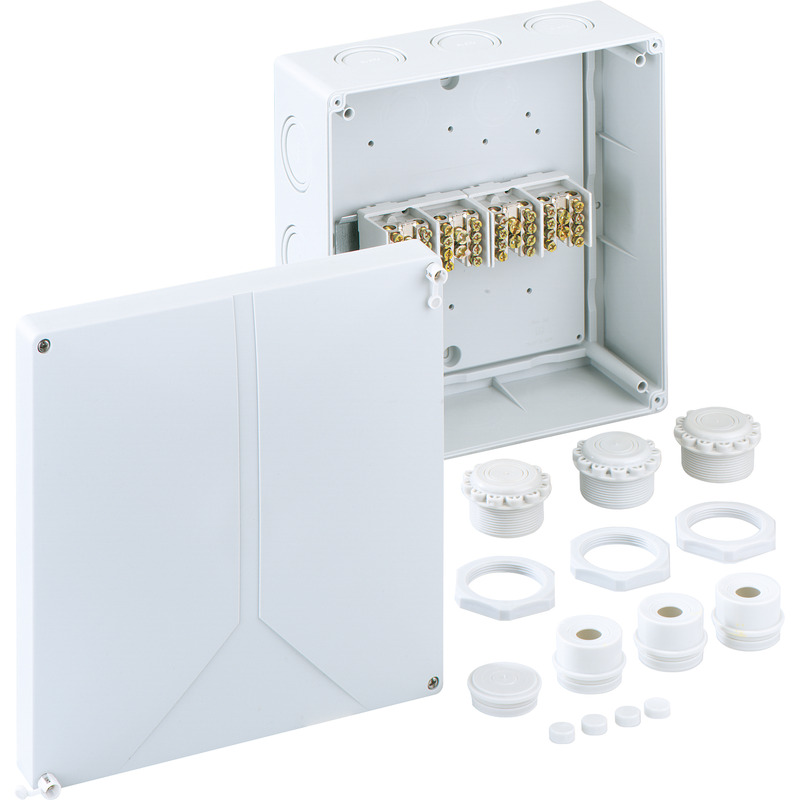

Forgreningsboks

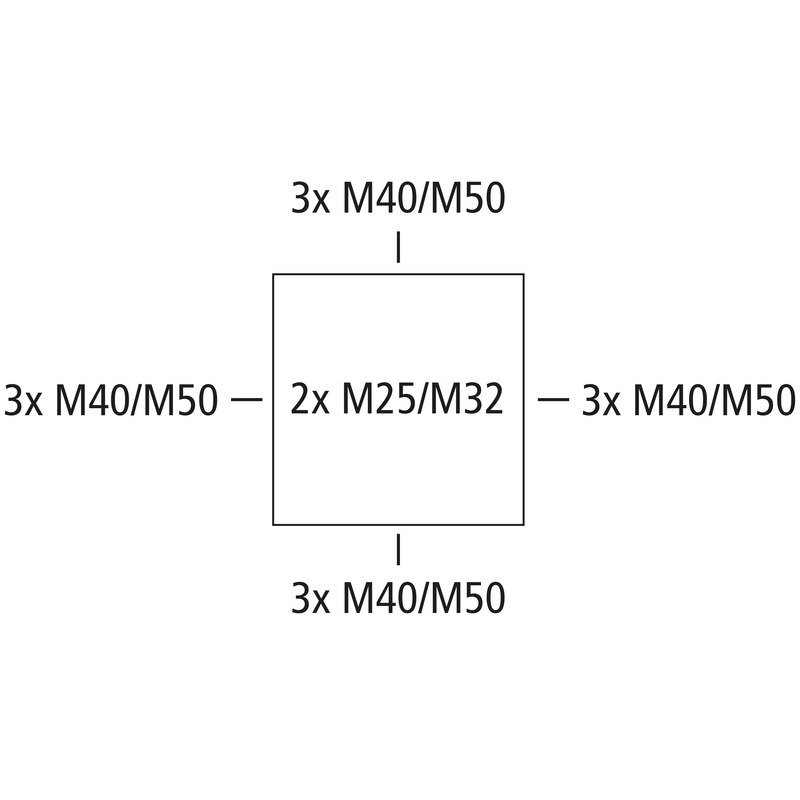

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 35 mm², Ui=690 V AC, Push-out membran, M25/M32/M40/M50, (2 bak, 12 Side), innvendige feste-punkt, med hovedlinjekoblingsterminal for standard installasjoner innendørs
grå, med skruklemme 4-polet - 35 mm²
Vedlagt tilbehør:
3 korknipler IP54 M40 tetningsområde 17-30 mm, 1 tetningsplugg M40, 3 pakkniplerr med kontramutter IP54 M50 tetningsområde 13 - 35 mm
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 35 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP54/IP65 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 250 mm |
|---|---|
| Lengde | 250 mm |
| Høyde | 115 mm |
| Vekt | 1.5 kg |
| UV-bestandig | nei |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet | 650 °C (EN 60695-2-11) |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK07 |
| kan plomberes | nei |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 40 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Innendørs område |
| EAN | 4013902858224 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85369095 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polystyren |
|---|---|
| Materiale overdel | Polystyren |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| EAN / GTIN | 4013902858224 |
|---|---|
| Bredde | 0.25 m |
| Vekt | 1.5 kg |
| Høyde | 0.115 m |
| Mengde | 1 St |
| Dybde | 0.25 m |
| EAN / GTIN | 4013902311750 |
|---|---|
| Bredde | 0.511 m |
| Vekt | 6.37 kg |
| Høyde | 0.242 m |
| Mengde | 4 St |
| Dybde | 0.261 m |
| EAN / GTIN | 4013902311767 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 285.54 kg |
| Høyde | 1.84 m |
| Mengde | 168 St |
| Dybde | 1.2 m |
