#48990301 | Dimensjoner: 82 x 82 x 52 mm

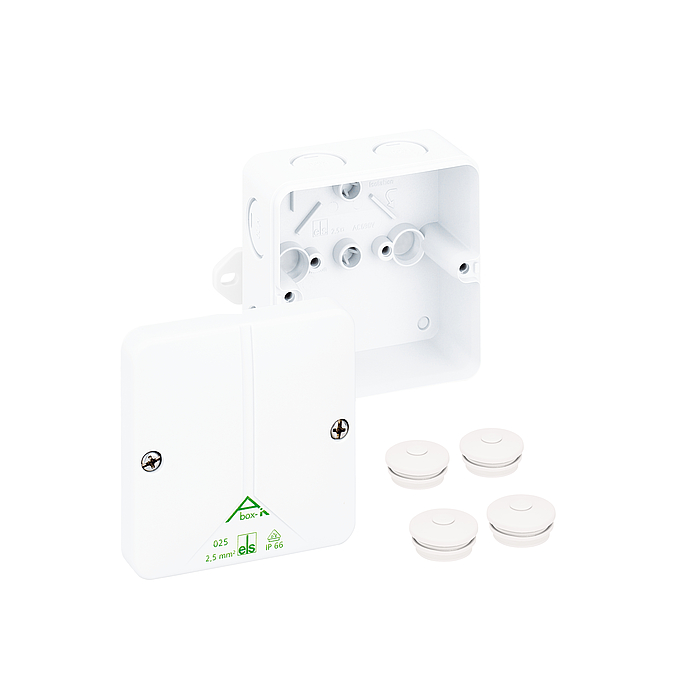

Forgreningsboks

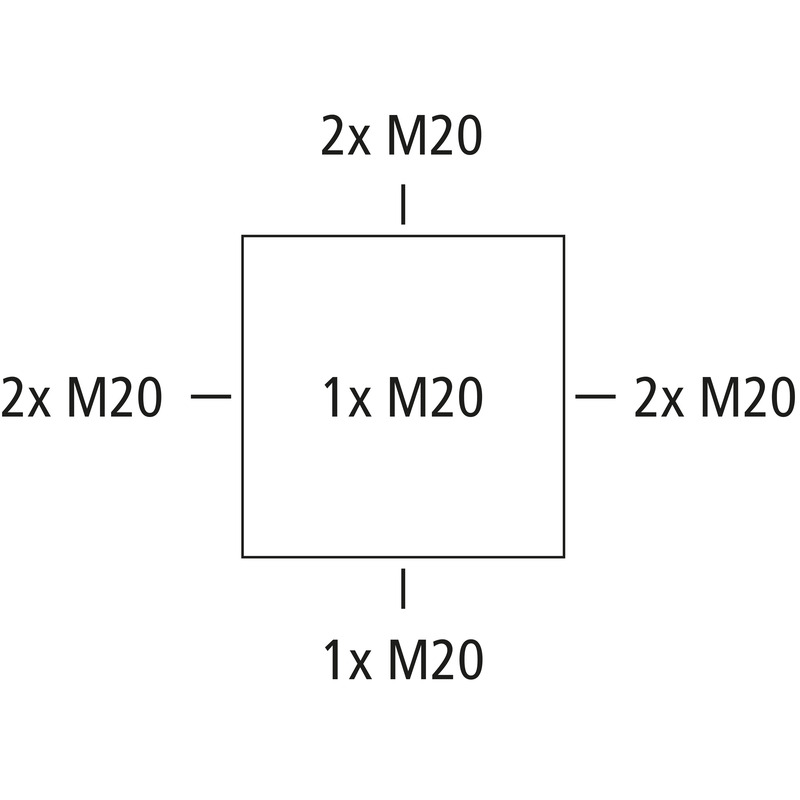

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20, (1 bak, 7 Side), Utvendige festeører, for installasjoner i industriarenaen og vernede uteområder
hvit, uten klemmer
Vedlagt tilbehør:
4 Dobbelmembranstuss IP66 M20 tetningsområde 7 - 12 mm
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 2,5 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | hvit |
|---|---|
| Farge overdel | hvit |
| Bredde | 82 mm |
|---|---|
| Lengde | 82 mm |
| Høyde | 52 mm |
| Vekt | 0.1077 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V2 |
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK08 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.7 Nm |
| Feste | Utvendige festeører |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Beskyttet utendørs |
| ETIM-klasse | EC002600 |
|---|---|
| Tolltariffnummer | 85389099 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat, glassfiberforsterket |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
