#49191001 | E-nummer: 1239152 | Dimensjoner: 140 x 140 x 79 mm

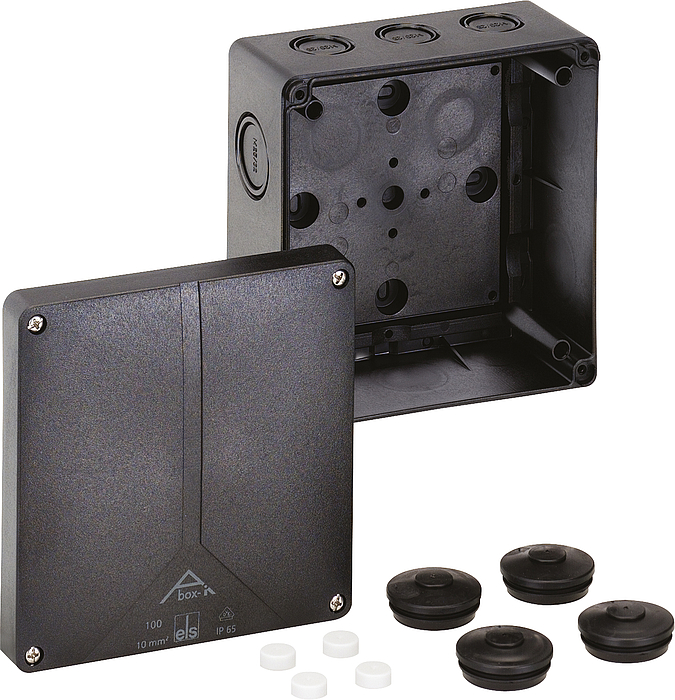

Forgreningsboks

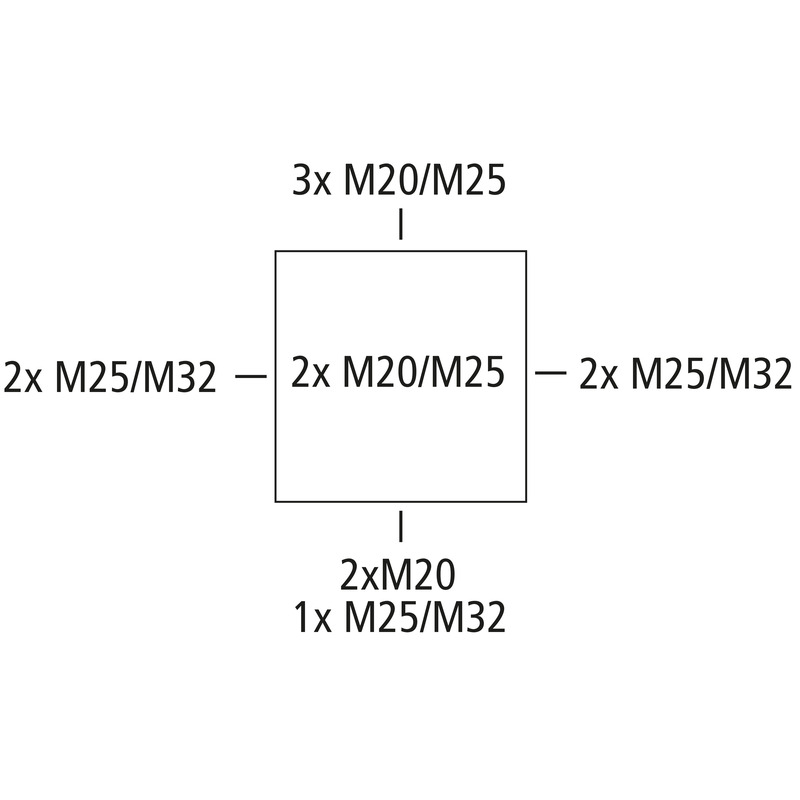

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 10 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M25/M32, (2 bak, 10 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder
svart, uten klemmer
Vedlagt tilbehør:
4 Dobbelmembranstuss IP66 M32 tetningsområde 14 - 21 mm
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 10 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP65 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | svart |
|---|---|
| Farge overdel | svart |
| Bredde | 140 mm |
|---|---|
| Lengde | 140 mm |
| Høyde | 79 mm |
| Vekt | 0.343 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V2 |
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK08 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.7 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902930982 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat, glassfiberforsterket |
| Materiale tetning | Polyuretan |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
| EAN / GTIN | 4013902930982 |
|---|---|
| Bredde | 0.14 m |
| Vekt | 0.343 kg |
| Høyde | 0.079 m |
| Mengde | 1 St |
| Dybde | 0.14 m |
| EAN / GTIN | 4013902312436 |
|---|---|
| Bredde | 0.381 m |
| Vekt | 7.26 kg |
| Høyde | 0.332 m |
| Mengde | 20 St |
| Dybde | 0.291 m |
| EAN / GTIN | 4013902312443 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 272.1 kg |
| Høyde | 1.87 m |
| Mengde | 700 St |
| Dybde | 1.2 m |
