Denne artikkelen er arkivert!

#49640201 | E-nummer: 1226523 | Dimensjoner: 82 x 82 x 52 mm

Forgreningsboks

Abox-i m 025-2,5²

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², U_i=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og...

Les mer

Tilpass

Logg inn for å se pris

Beskrivelse

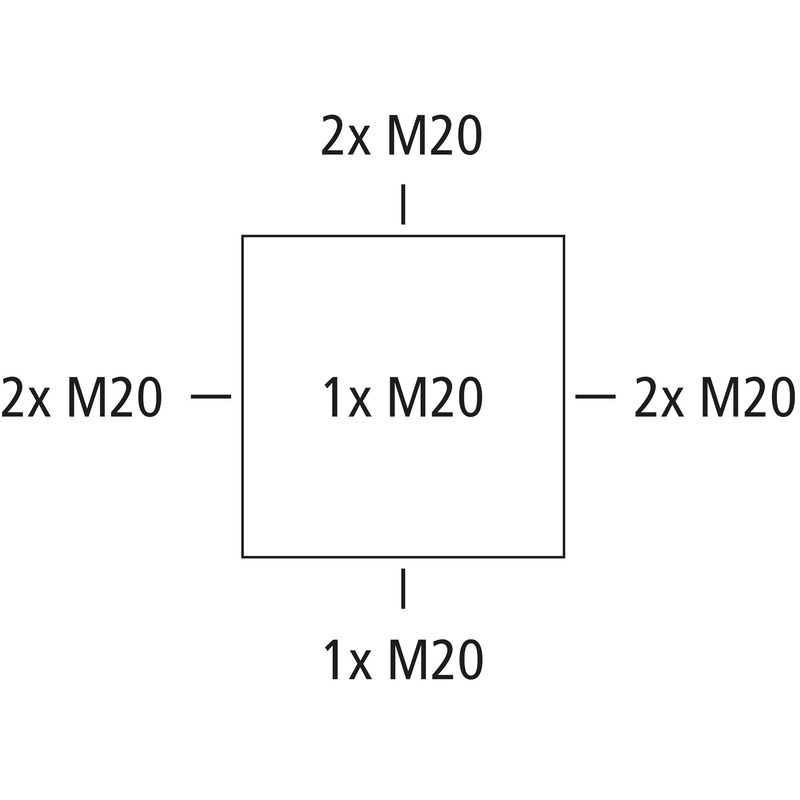

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², U_i=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20, (1 bak, 7 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder

grå, I_n=24 Ampere, med skruklemme, 5-polet - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Vedlagt tilbehør:
4 Dobbelmembranstuss IP66 M20 tetningsområde 7 - 12 mm

Tekniske data

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
maks. ledertverrsnitt	2,5 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
UL Type Rating	ikke aktuelt

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	82 mm
Lengde	82 mm
Høyde	52 mm
Vekt	0.136 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet	960 °C (EN 60695-2-11)

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK08
kan plomberes	ja
Dreiemoment for dekselskruen	1.7 Nm
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902532421
ETIM-klasse	EC002600
Tolltariffnummer	85369095
Minste bestillingsmengde	1

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat, glassfiberforsterket
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål 1.4567 (V2A)

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Logistikkdata

Stykke

EAN / GTIN	4013902532421
Bredde	0.082 m
Vekt	0.136 kg
Høyde	0.052 m
Mengde	1 St
Dybde	0.082 m

Eske

EAN / GTIN	4013902532704
Bredde	0.383 m
Vekt	8.16 kg
Høyde	0.281 m
Mengde	60 St
Dybde	0.258 m

Palle

EAN / GTIN	4013902533213
Bredde	0.8 m
Vekt	479.65 kg
Høyde	1.82 m
Mengde	3240 St
Dybde	1.2 m

Nedlastinger
