#80270701 | E-nummer: 1239171 | Dimensjoner: 80 x 80 x 52 mm
Forgreningsboks

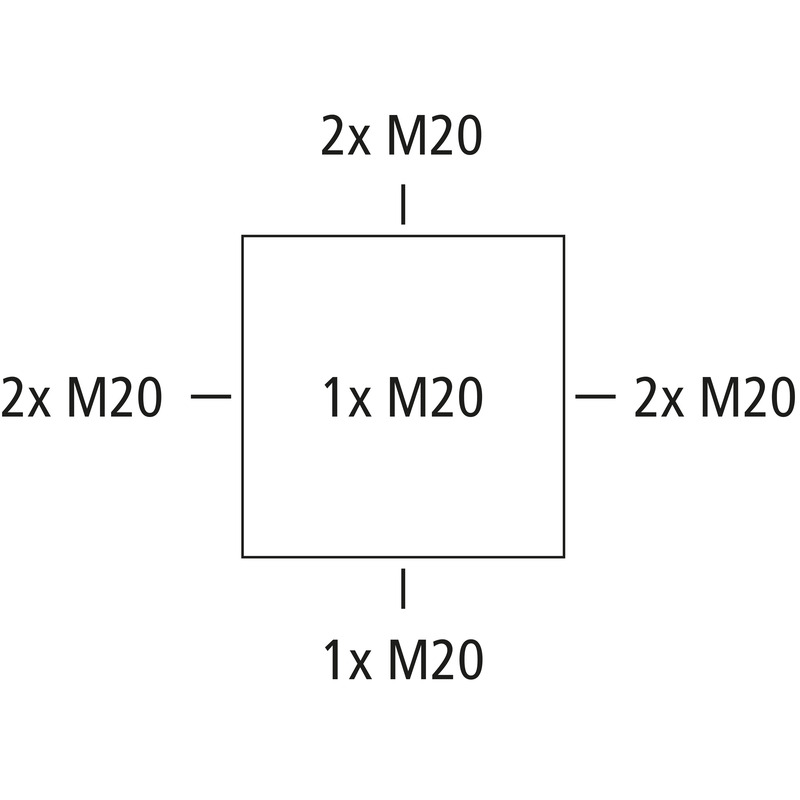

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 2,5 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Selv tettende, fleksible innsats membraner, M20, Tetningsområde 2 - 16 mm, (1 bak, 7 Side), innvendige feste-punkt, for standard innendørs installasjoner
grå, med rødt deksel, uten klemmer, for identifisering av kretser for sikkerhetsbelysning
| Nominell driftsspenning AC | 690 V |
|---|---|
| Nom. isolasjonsspenning AC | 690 V |
| maks. ledertverrsnitt | 2,5 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP65 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | rød |
| Bredde | 80 mm |
|---|---|
| Lengde | 80 mm |
| Høyde | 52 mm |
| Vekt | 0.0783 kg |
| UV-bestandig | nei |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet | 650 °C (EN 60695-2-11) |
| for tetningsområde min | 2 mm |
|---|---|
| for tetningsområde maks | 16 mm |
| Monteringstype | Vegg-/takmontering |
| Slagfasthet | IK07 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 40 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Innendørs område |
| EAN | 4013902111015 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polystyren |
|---|---|
| Materiale overdel | Polystyren |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902111015 |
|---|---|
| Bredde | 0.08 m |
| Vekt | 0.0783 kg |
| Høyde | 0.052 m |
| Mengde | 1 St |
| Dybde | 0.08 m |
| EAN / GTIN | 4013902307173 |
|---|---|
| Bredde | 0.383 m |
| Vekt | 5.013 kg |
| Høyde | 0.281 m |
| Mengde | 60 St |
| Dybde | 0.258 m |
| EAN / GTIN | 4013902307180 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 288.702 kg |
| Høyde | 1.82 m |
| Mengde | 3240 St |
| Dybde | 1.2 m |
