#81041001 | E-nummer: 1243508 | Dimensjoner: 140 x 140 x 79 mm

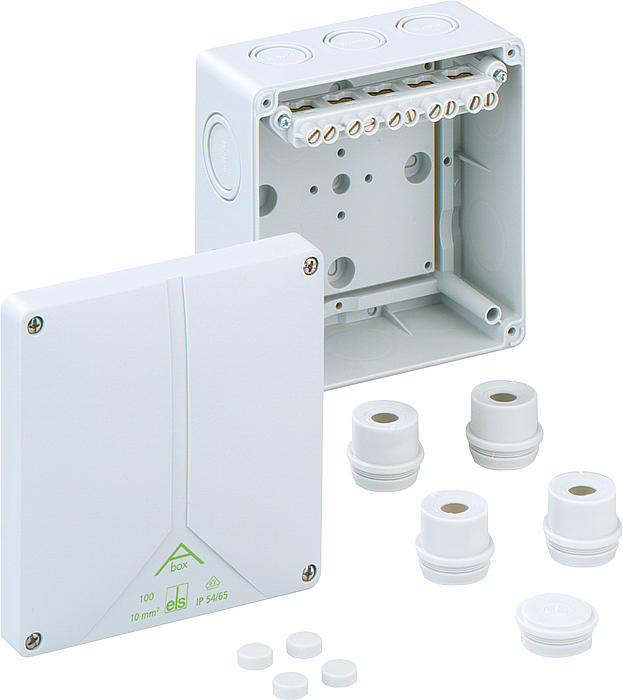

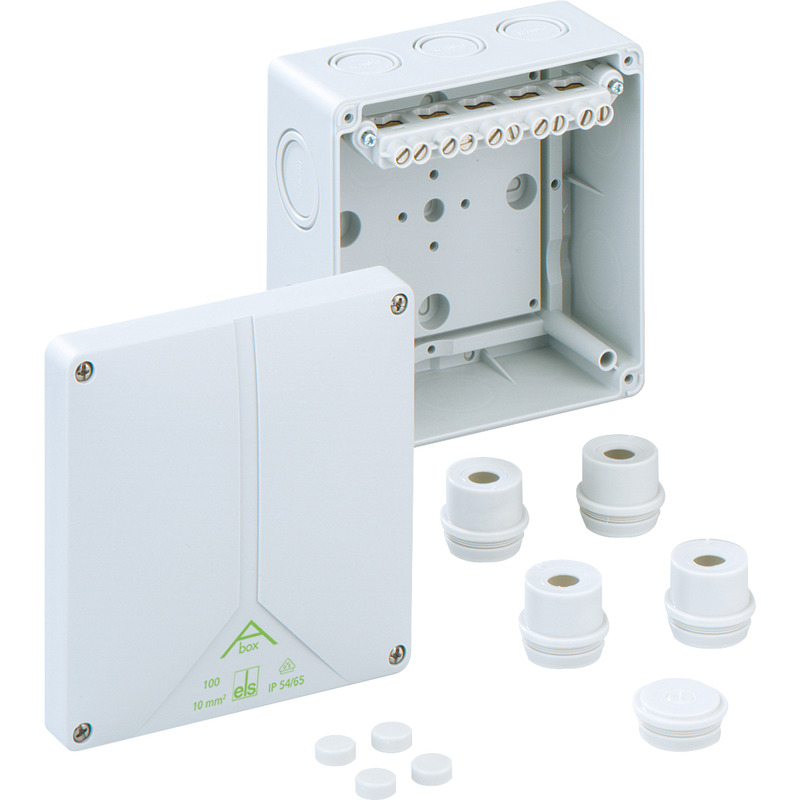

Forgreningsboks

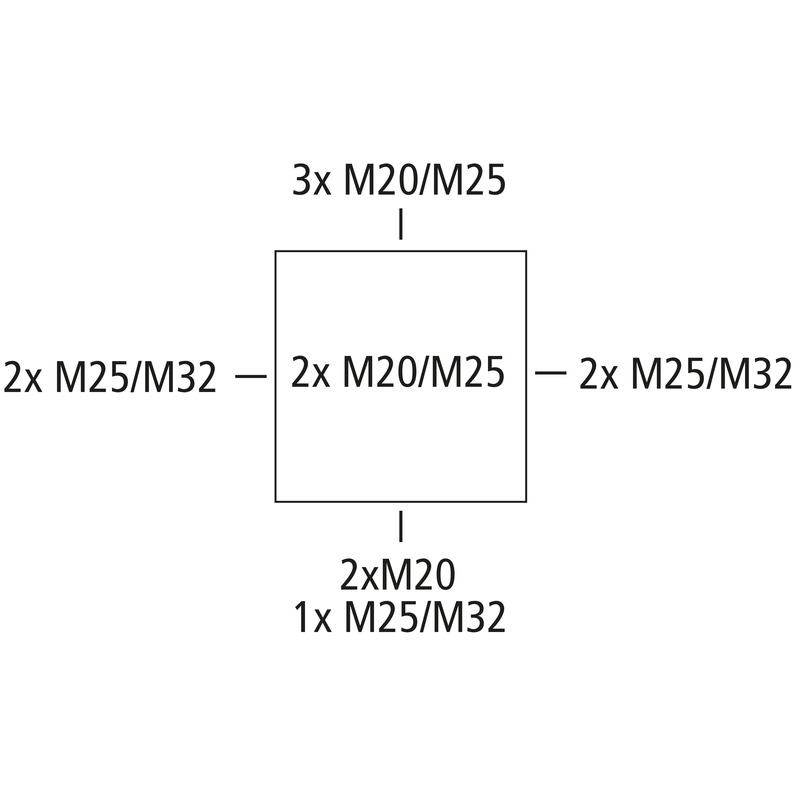

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 10 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Push-out membran, M20/M25/M32, (2 bak, 10 Side), innvendige feste-punkt, for standard innendørs installasjoner
grå, med høyinnstilt skrueterminal, 5-polet - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)
Vedlagt tilbehør:
4 Påmonteringsstuss IP54 M32 tetningsområde 13 - 23 mm, 1 Skrukork M32
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 10 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP54/IP65 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 140 mm |
|---|---|
| Lengde | 140 mm |
| Høyde | 79 mm |
| Vekt | 0.3556 kg |
| UV-bestandig | nei |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet | 650 °C (EN 60695-2-11) |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK07 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 40 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Innendørs område |
| EAN | 4013902110162 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85369095 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polystyren |
|---|---|
| Materiale overdel | Polystyren |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902110162 |
|---|---|
| Bredde | 0.14 m |
| Vekt | 0.3556 kg |
| Høyde | 0.079 m |
| Mengde | 1 St |
| Dybde | 0.14 m |
| EAN / GTIN | 4013902307531 |
|---|---|
| Bredde | 0.381 m |
| Vekt | 7.512 kg |
| Høyde | 0.332 m |
| Mengde | 20 St |
| Dybde | 0.291 m |
| EAN / GTIN | 4013902307548 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 280.92 kg |
| Høyde | 1.87 m |
| Mengde | 700 St |
| Dybde | 1.2 m |
Gjengi tekst
(81041001.TXT 919 B)
Logg inn for å laste ned anbudstekster.
Kombisett
KS M20
Produktnummer 19202001
Gjengelengde 17 mm
Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...
Kombisett
KS M25
Produktnummer 19202501
Gjengelengde 19 mm
Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...
Kombisett
KS M25-gro
Produktnummer 19202601
Gjengelengde 22 mm
Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...
Kombisett
KS M32
Produktnummer 19203201
Gjengelengde 20 mm
Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...
Kombistuss
KST M25-17
Produktnummer 19302501
Lengde 17 mm, for vertikal forbindelse av AK/AKi 03 - 12 små...
Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm
Kombistuss
KST M25-33
Produktnummer 19302601
Lengde 33 mm, for vertikal forbindelse av AK 14 - 56, AK/AKi 24 små...
Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm
Kombistuss
KST M32
Produktnummer 19303201
Lengde 25 mm, for vertikal og horisontal forbindelse av AK/AKi 24 små...
Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm
DIN-skinne
NS 35-106
Produktnummer 19810601
for TK 1309, TK 1313 og Abox/Abox-i 100, lengde 106 mm
DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm, inkl. festeskruer
Skrukork
WST M20
Produktnummer 20342001
Tetningsområde 8 - 13,5 mm, Gjengelengde 12 mm
Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå
Skrukork
WST M25
Produktnummer 20342501
Tetningsområde 9 - 16 mm, Gjengelengde 12 mm
Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå
Skrukork
WST M32
Produktnummer 20343201
Tetningsområde 17 - 24 mm, Gjengelengde 14 mm
Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå
Skrunippel
WNI M20
Produktnummer 21342001
Tetningsområde 8 - 13,5 mm, Gjengelengde 12 mm
Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå
Skrunippel
WNI M25
Produktnummer 21342501
Tetningsområde 9 - 16 mm, Gjengelengde 12 mm
Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå
Skrunippel
WNI M32
Produktnummer 21343201
Tetningsområde 11 - 22 mm, Gjengelengde 14 mm
Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå
Nivåplugg
SNI M20
Produktnummer 21642001
Tetningsområde 5 - 16 mm
Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...
Nivåplugg
SNI M25
Produktnummer 21642501
Tetningsområde 5 - 21 mm
Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...
Nivåplugg
SNI M32
Produktnummer 21643201
Tetningsområde 13 - 26,5 mm
Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...
Kabelskruforbindelse
KVR M20-MGM
Produktnummer 22742001
Tetningsområde 6 - 12 mm, Gjengelengde 9 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M20-GDB/MGM
Produktnummer 22742101
Tetningsområde 7 - 14 mm, Gjengelengde 9 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M25-MGM
Produktnummer 22742501
Tetningsområde 9 - 16 mm, Gjengelengde 11 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M32-MGM
Produktnummer 22743201
Tetningsområde 11 - 21 mm, Gjengelengde 11 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Påmonteringsstuss
AST M20
Produktnummer 23042001
Tetningsområde 8 - 13,5 mm
Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...
Påmonteringsstuss
AST M25
Produktnummer 23042501
Tetningsområde 9 - 18,5 mm
Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...
Påmonteringsstuss
AST M32
Produktnummer 23043201
Tetningsområde 13 - 23 mm
Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...
Skrukork
VST M20
Produktnummer 23142001
Tetningsområde 8 - 13,5 mm
Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...
Skrukork
VST M25
Produktnummer 23142501
Tetningsområde 9 - 16 mm
Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...
Skrukork
VST M32
Produktnummer 23143201
Tetningsområde 13 - 23 mm
Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...
Dobbelmembranstuss
DMS M20/w
Produktnummer 26012001
Tetningsområde 7 - 13 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Dobbelmembranstuss
DMS M25/w
Produktnummer 26012501
Tetningsområde 9 - 17 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Dobbelmembranstuss
DMS M20
Produktnummer 26042001
Tetningsområde 7 - 13 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembranstuss
DMS M25
Produktnummer 26042501
Tetningsområde 9 - 17 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembranstuss
DMS M32
Produktnummer 26043201
Tetningsområde 13 - 21 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembranstuss
DMS M32/4
Produktnummer 26043301
Tetningsareal 3,5 - 6 mm per inngang
Doble membrantetninger, IP66, med to tetningsmembraner, lukket, maks. fire kabelinnføringer for...
Dobbelmembranstuss
DMS M40
Produktnummer 26044001
Tetningsområde 17 - 28 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Luftestuss
BST M20/sw
Produktnummer 26202001
svart
ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...
Luftestuss
BST M20
Produktnummer 26242001
hvit
ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...
Rørstuss
RST M20
Produktnummer 28842001
for rør med utvendig diameter på 20 mm
Rørstuss for festing av glatte rør, med kontramutter, polystyren, grå
Terminalblokk
Abox 100 KLS-10²
Produktnummer 84001001
5-polet - 10 mm²
Koblingsklemme iht. NEK EN 60998 (VDE 0613), Ui=690V
Plomberingssett
Abox PST
Produktnummer 89001001
for koblingsbokser Abox/Abox-i 025 til 100, (fra Abox/Abox-i 160 del...
Plomberingssett

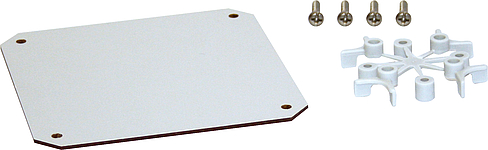

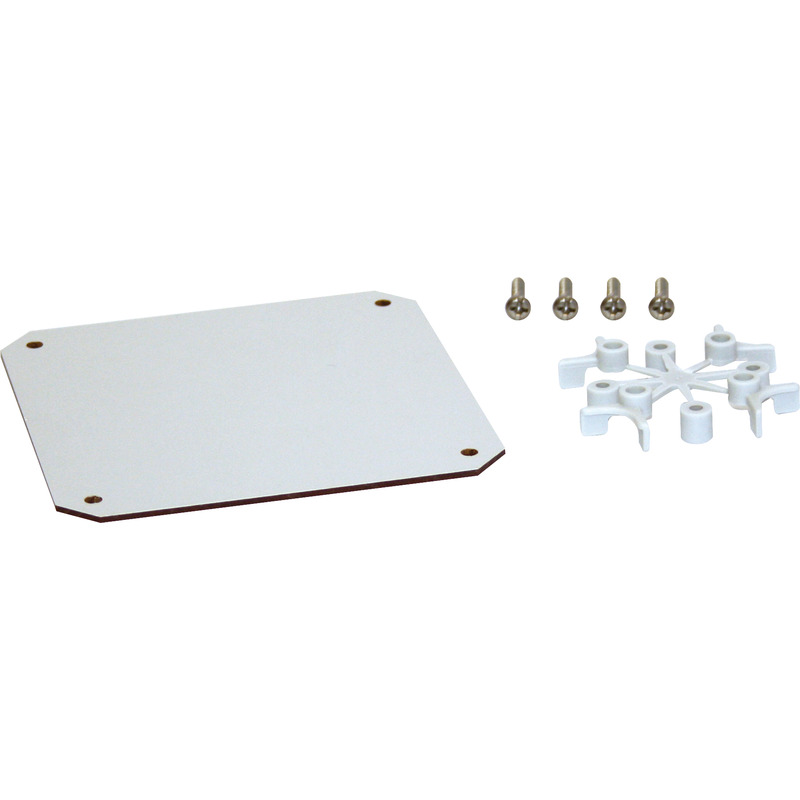

Monteringsplate
Abox 100 MPI
Produktnummer 89501001
for Abox/Abox-i 100
Monteringsplate i melaminkledd isolasjonsmateriale, 2,5 mm tykk, grå inkl. festeskruer

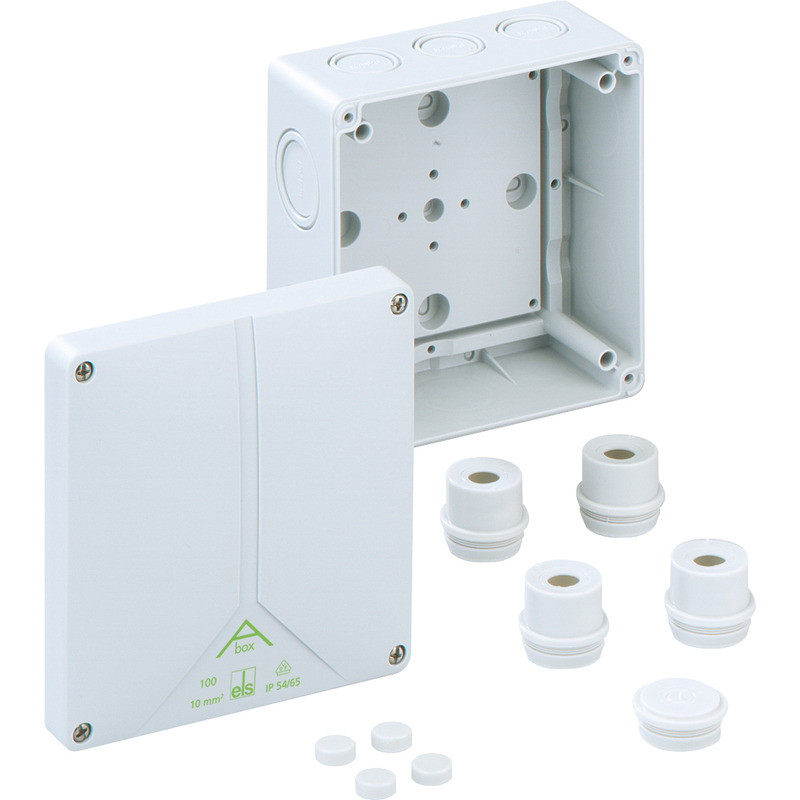

Forgreningsboks
