#81170701 | E-nummer: 1226515 | Dimensjoner: 94 x 94 x 57 mm

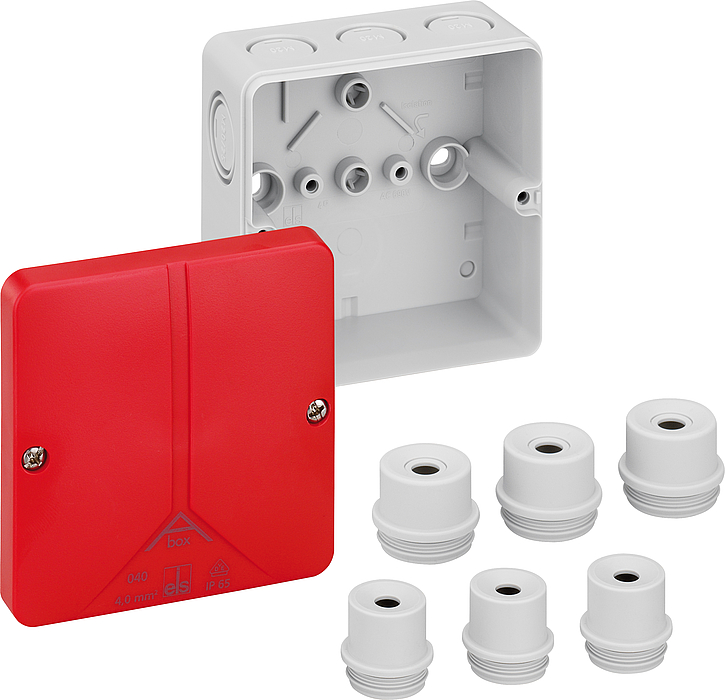

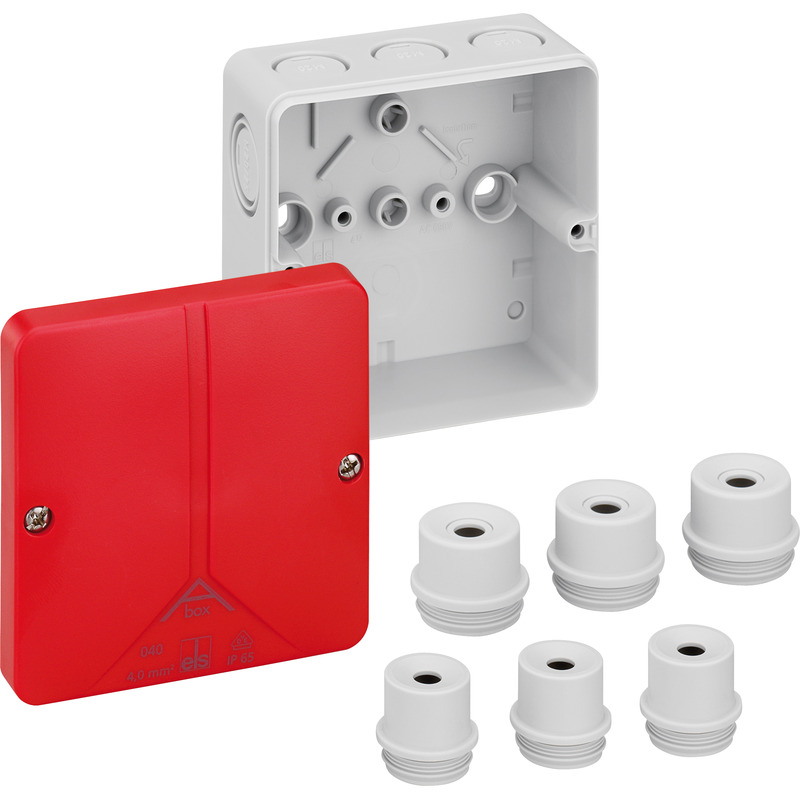

Forgreningsboks

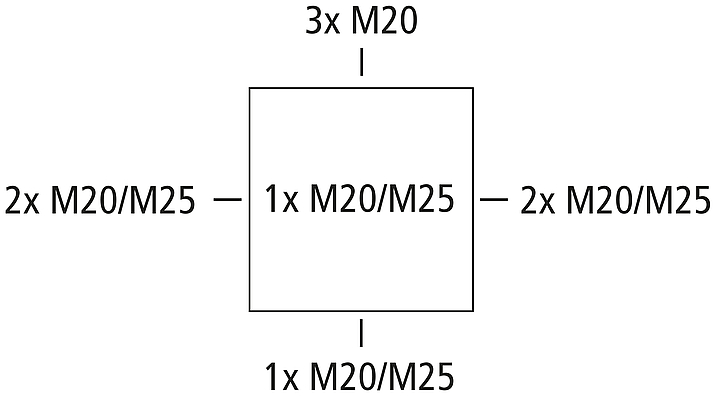

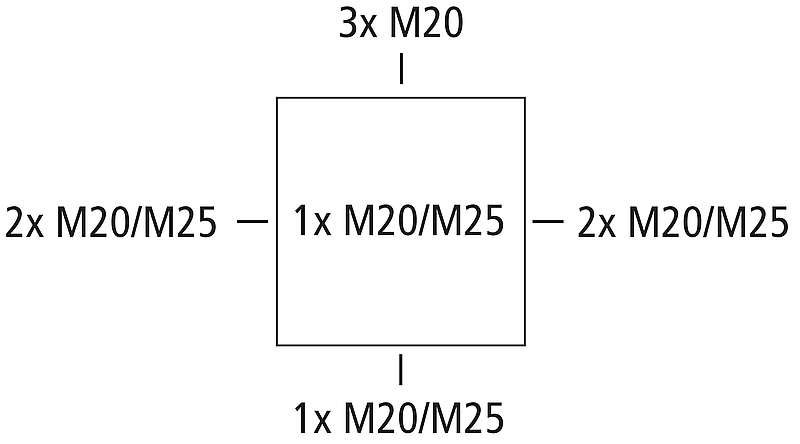

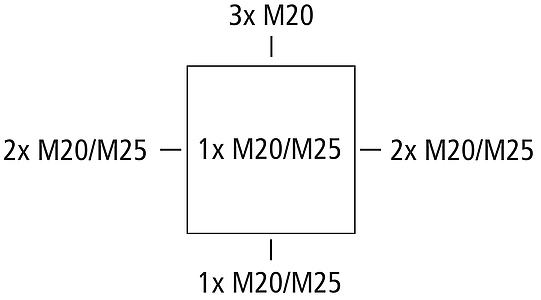

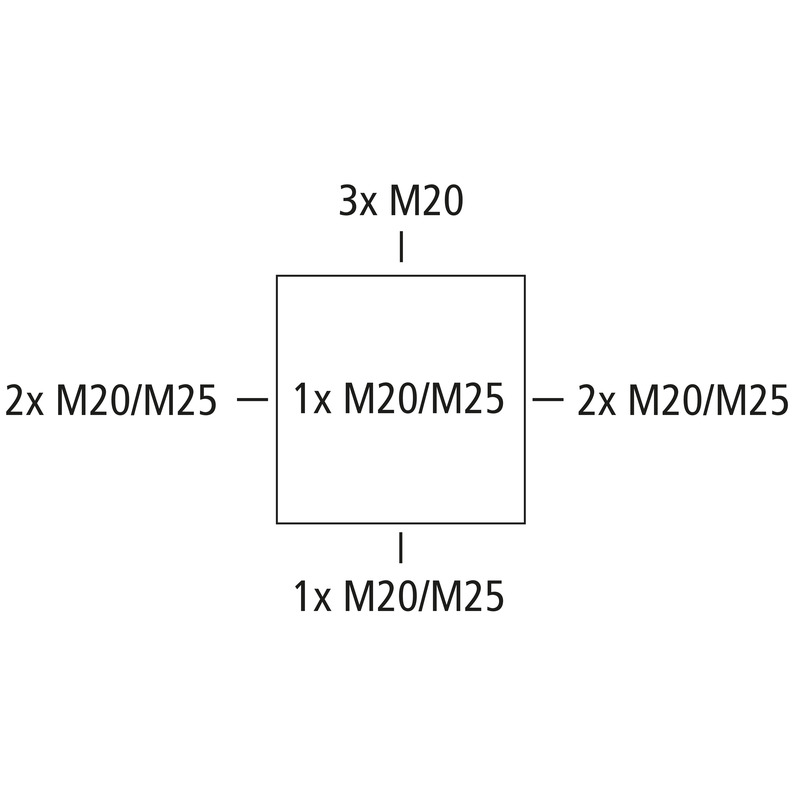

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 4 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Push-out membran, M20/M25, (1 bak, 8 Side), innvendige feste-punkt, for standard innendørs installasjoner
grå, med rødt deksel uten klemmer, for identifisering av kretser for sikkerhetsbelysning
Vedlagt tilbehør:
3 korknipler IP54 M20 tetningsområde 8 - 13,5 mm, 3 korknipler IP54 M25 tetningsområde 9 - 18,5 mm
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 4 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP54/IP65 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | rød |
| Bredde | 94 mm |
|---|---|
| Lengde | 94 mm |
| Høyde | 57 mm |
| Vekt | 0.125 kg |
| UV-bestandig | nei |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet | 650 °C (EN 60695-2-11) |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK07 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 40 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Innendørs område |
| EAN | 4013902532360 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polystyren |
|---|---|
| Materiale overdel | Polystyren |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902532360 |
|---|---|
| Bredde | 0.094 m |
| Vekt | 0.125 kg |
| Høyde | 0.057 m |
| Mengde | 1 St |
| Dybde | 0.094 m |
| EAN / GTIN | 4013902532667 |
|---|---|
| Bredde | 0.431 m |
| Vekt | 7.8232 kg |
| Høyde | 0.302 m |
| Mengde | 60 St |
| Dybde | 0.296 m |
| EAN / GTIN | 4013902533008 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 444.4528 kg |
| Høyde | 1.86 m |
| Mengde | 3240 St |
| Dybde | 1.2 m |
Gjengi tekst
(81170701.TXT 942 B)
Logg inn for å laste ned anbudstekster.
Kabelskruforbindelse
KVR M20-MGM
Produktnummer 22742001
Tetningsområde 6 - 12 mm, Gjengelengde 9 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M20-GDB/MGM
Produktnummer 22742101
Tetningsområde 7 - 14 mm, Gjengelengde 9 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M25-MGM
Produktnummer 22742501
Tetningsområde 9 - 16 mm, Gjengelengde 11 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Påmonteringsstuss
AST M20
Produktnummer 23042001
Tetningsområde 8 - 13,5 mm
Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...
Påmonteringsstuss
AST M25
Produktnummer 23042501
Tetningsområde 9 - 18,5 mm
Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...
Dobbelmembranstuss
DMS M20/w
Produktnummer 26012001
Tetningsområde 7 - 13 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Dobbelmembranstuss
DMS M25/w
Produktnummer 26012501
Tetningsområde 9 - 17 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Dobbelmembranstuss
DMS M20
Produktnummer 26042001
Tetningsområde 7 - 13 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembranstuss
DMS M25
Produktnummer 26042501
Tetningsområde 9 - 17 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Terminalblokk
Abox 025/040 KLS-2,5²/4²
Produktnummer 84000401
5-polet - 2,5/4 mm²
Koblingsklemme iht. NEK EN 60998 (VDE 0613), Ui=690V
Plomberingssett
Abox PST
Produktnummer 89001001
for koblingsbokser Abox/Abox-i 025 til 100, (fra Abox/Abox-i 160 del...
Plomberingssett

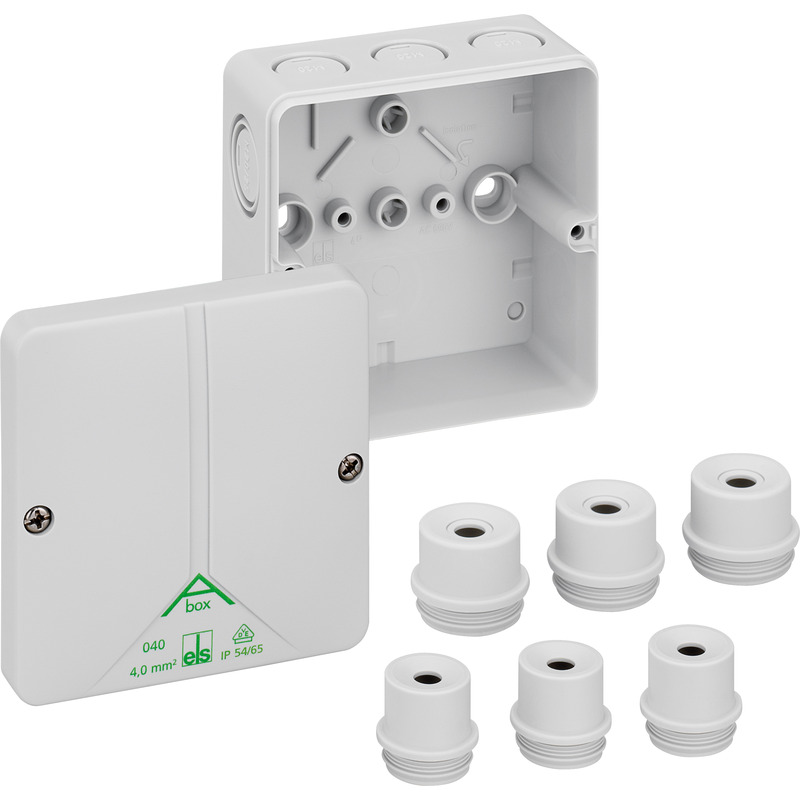

Forgreningsboks
Abox m 040-L
Produktnummer 81190701
grå, uten klemmer
Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 4 mm², Ui=690 V AC,...

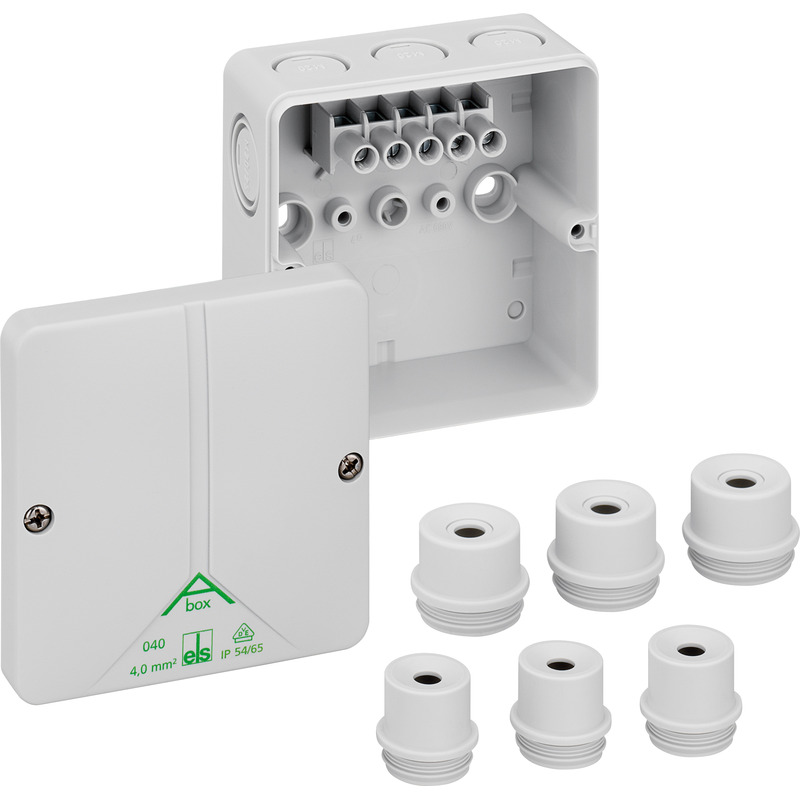

Forgreningsboks
