#80210201 | E-nummer: 1236650 | Dimensjoner: 152 x 87 x 52 mm

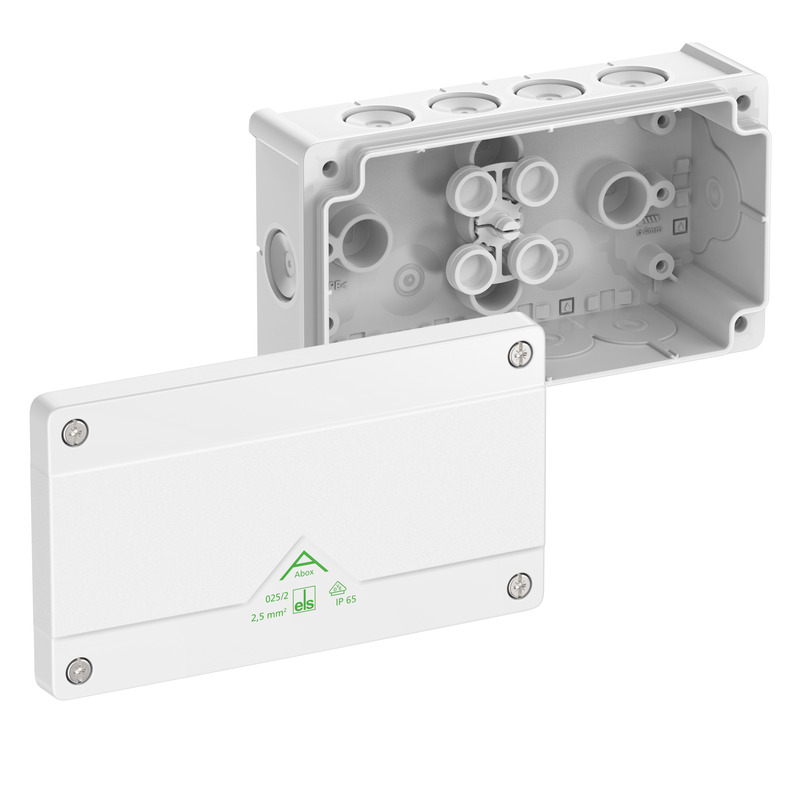

Forgreningsboks

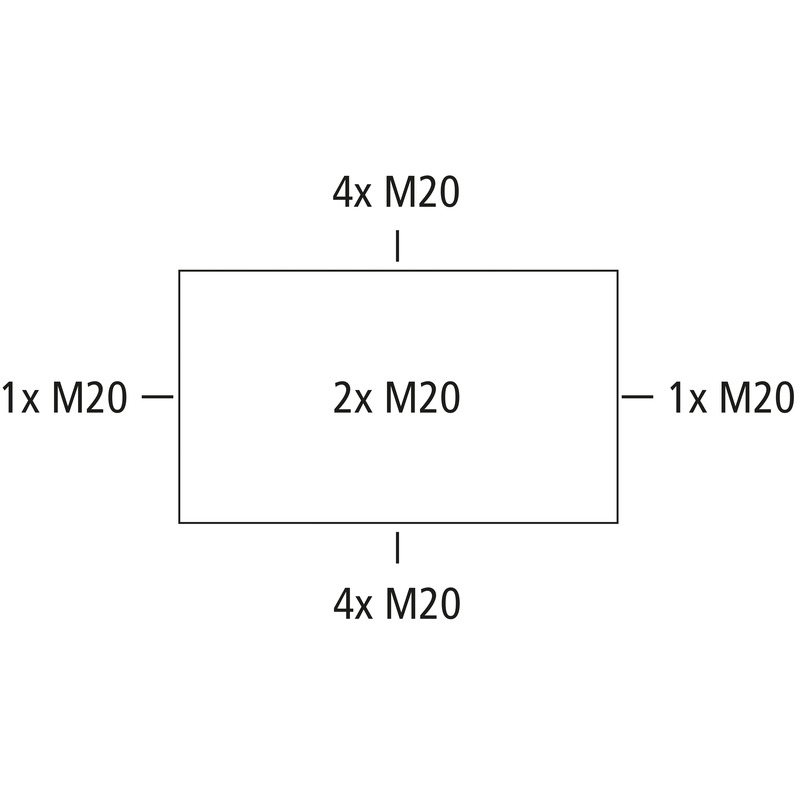

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20, Tetningsområde 4 - 16 mm, (2 bak, 10 Side), innvendige feste-punkt, for standard innendørs og beskyttet utendørs installasjoner
hvit, Ui=1000 V AC, uten klemmer
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| maks. ledertverrsnitt | 2,5 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66 |
| Klemmetype | uten |
| Farge underdel | hvit |
|---|---|
| Farge overdel | hvit |
| Bredde | 152 mm |
|---|---|
| Lengde | 87 mm |
| Høyde | 52 mm |
| Innvendig lengde | 75 mm |
| Innvendig bredde | 140 mm |
| Innvendig høyde | 36 mm |
| Vekt | 0.16 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet | 750 °C (EN 60695-2-11) |
| for tetningsområde min | 4 mm |
|---|---|
| for tetningsområde maks | 16 mm |
| Slagfasthet | IK07 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.2 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 55 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902663002 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polypropylen |
|---|---|
| Materiale overdel | Polypropylen |
| Materiale innføring | Termoplastisk elastomer |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| EAN / GTIN | 4013902663002 |
|---|---|
| Bredde | 0.152 m |
| Vekt | 0.16 kg |
| Høyde | 0.052 m |
| Mengde | 1 St |
| Dybde | 0.087 m |
| EAN / GTIN | 4013902663019 |
|---|---|
| Bredde | 0.511 m |
| Vekt | 5.878 kg |
| Høyde | 0.242 m |
| Mengde | 36 St |
| Dybde | 0.261 m |
| EAN / GTIN | 4013902663026 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 163.07 kg |
| Høyde | 1.133 m |
| Mengde | 864 St |
| Dybde | 1.2 m |
Gjengi tekst
(80210201.TXT 835 B)
Logg inn for å laste ned anbudstekster.
CAD-data
(Last ned 3D-CAD-Data)
Logg inn for å laste ned anbudstekster.
Dobbelmembranstuss
DMS M20/w
Produktnummer 26012001
Tetningsområde 7 - 13 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Kabelkanaladapter
KKA 1515/w
Produktnummer 89611001
renhvitt
Adapter for kabelkanaler 15 x 15 mm, for dekning av kabelinnføringer ved Abox 025, Abox 025/2 og...
Plomberingssett
Abox PST 025-100
Produktnummer 89500101
Sett med to plomberingshetter og skruer
Sett for plombering av forgreningsbokser i etterkant, til Abox 025 / 040 / 060 / 100 fra 2024

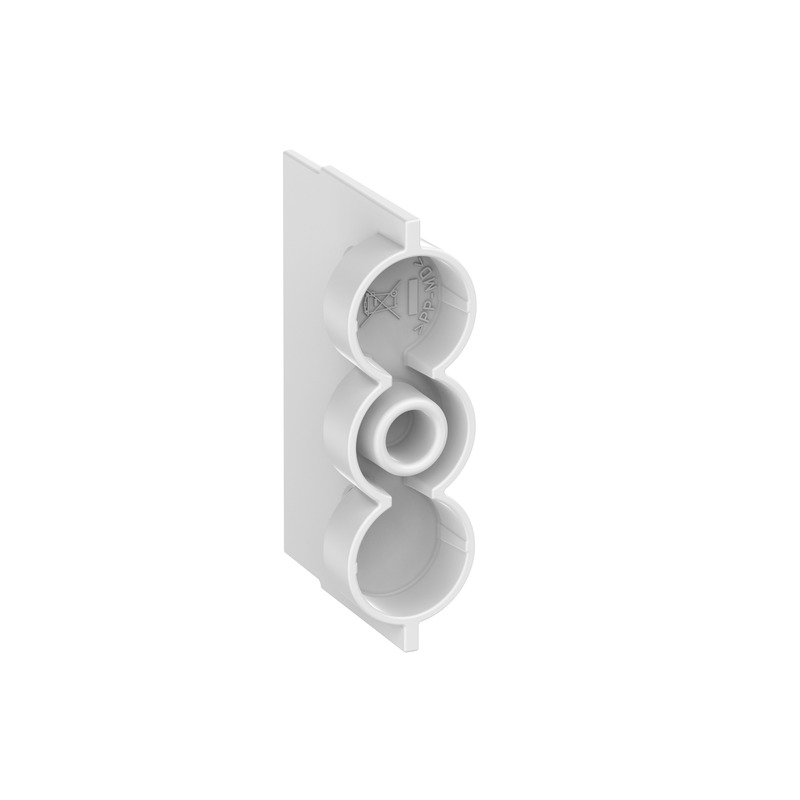

Skillevegg
Abox TW 025/2
Produktnummer 89500201
for Abox 025/2
Skillevegg av isolerende materiale for isolasjon av strømkretser
DIN-skinne
Abox 025/2 TS15
Produktnummer 89520301
for Abox 025/2
DIN-skinne iht. DIN EN 60715, 15 × 5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...
Klemmeholder
Abox 025/040 KH 2273 2,5²
Produktnummer 89600201
til fiksert montering av opptil 6 klemmer, Wago 2273-205 i...
Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...
Klemmeholder
Abox 025/040 KH 221 4²
Produktnummer 89600301
til fast montering av inntil 6 klemmer Wago 221-413 i...
Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...
Terminalblokk
Abox 025/040 KLS-2,5²/4²
Produktnummer 89640401
Skruklemme Abox/Abox Pro 025 og Abox/Abox Pro 040, 5-polet – 4 mm², In...
Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...
Mast-/rørfeste monteringssett
MABF 65-1
Produktnummer 89601001
for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox 025,...
Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...
Mast-/rørfeste monteringssett
MABF 100-1
Produktnummer 89602001
for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox...
Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...
Kabelstøttefesting
KTB 1-100
Produktnummer 89602901
Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...

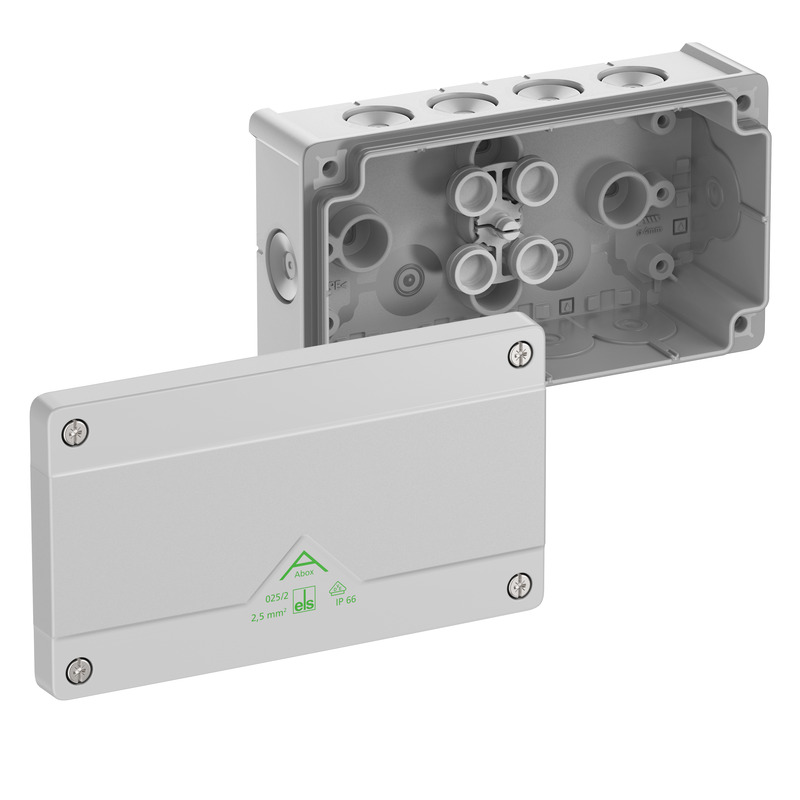

Forgreningsboks
Abox 025/2-L
Produktnummer 80240201
grå, Ui=1000 V AC, uten klemmer
Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², Sertifisert til VDE (DIN...

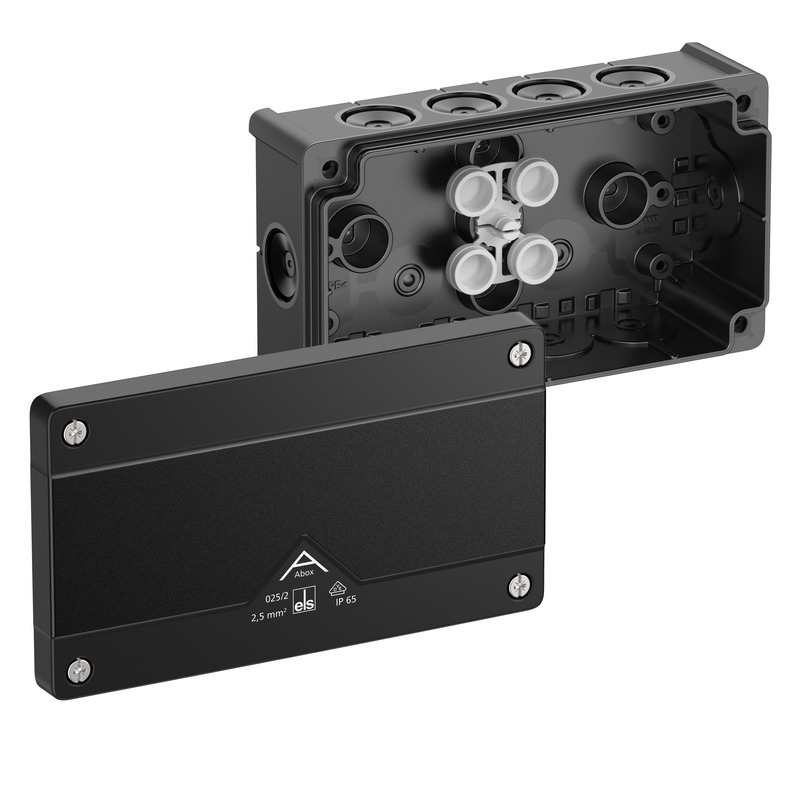

Forgreningsboks
Abox 025/2-L/sw
Produktnummer 80200201
svart, Ui=1000 V AC, uten klemmer
Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², Sertifisert til VDE (DIN...

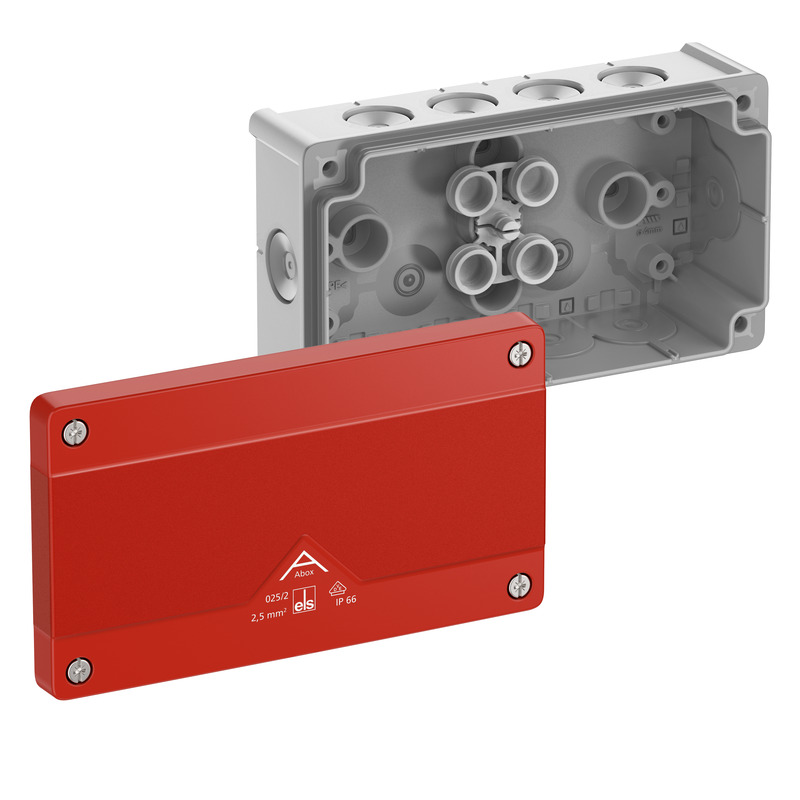

Forgreningsboks
