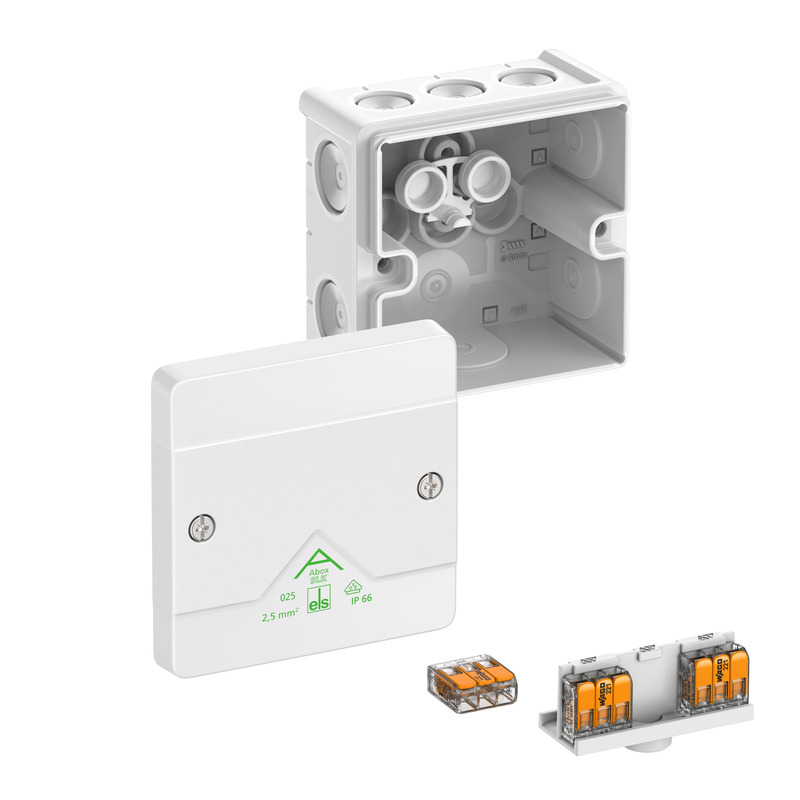

Abox SLK-2,5²/w

Abox SLK-2,5²/w

#80217001 | E-nummer: 1236605 | Dimensjoner: 87 x 87 x 52 mm

Forgreningsboks

Abox SLK-2,5²/w

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende,...

Fargevarianter

Logg inn for å se pris

Beskrivelse

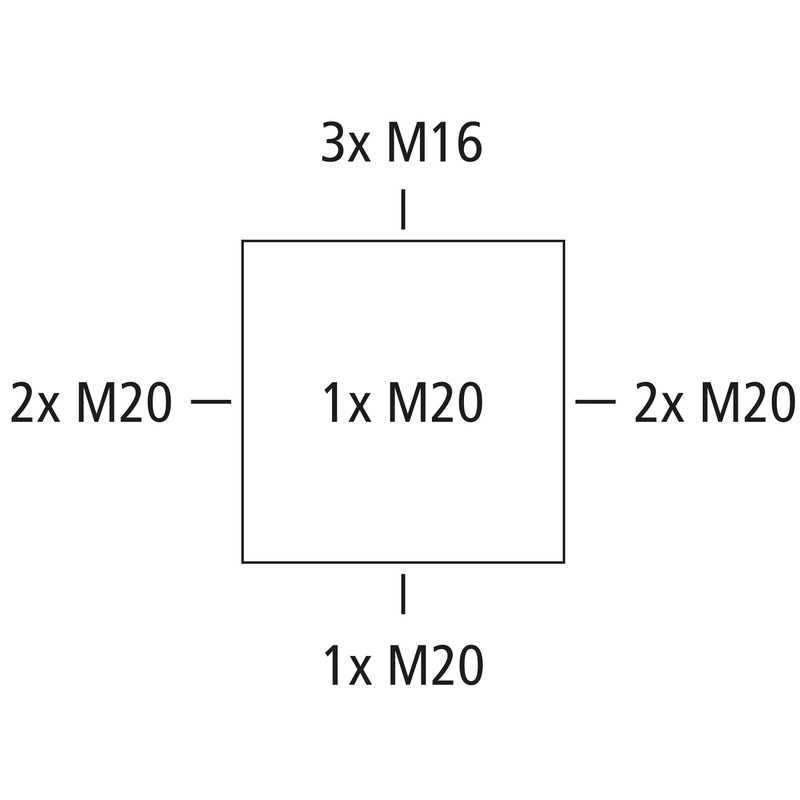

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M16/M20, Tetningsområde 4 - 16 mm, (1 bak, 8 Side), innvendige feste-punkt, med skrufrie terminaler og klemmholder, for standard installasjoner innendørs og beskyttede uteområder

hvit, I_n=24 Ampere, med 3 gulvfaste, skruløse 3-leder rekkeklemmer, Wago 221-413 - 2,5 mm², klembare tverrsnitt per pinne: 3 x 0,2 til 2,5 mm² stiv Cu og 3 x 0,14 til 2,5 mm² fleksibel Cu

Tekniske data

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	0,2 mm²
maks. ledertverrsnitt	2,5 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Nominell strøm	24 Ampere
Klemmetype	skrueløs
Poltall	3

Farger

Farge underdel	hvit
Farge overdel	hvit

Dimensjoner

Bredde	87 mm
Lengde	87 mm
Høyde	52 mm
Innvendig lengde	75 mm
Innvendig bredde	75 mm
Innvendig høyde	37 mm
Vekt	0.114 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet	750 °C (EN 60695-2-11)

mekaniske egenskaper

for tetningsområde min	4 mm
for tetningsområde maks	16 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902703197
ETIM-klasse	EC002600
Tolltariffnummer	85369095
Minste bestillingsmengde	1

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål 1.4567 (V2A)

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Logistikkdata

Stykke

EAN / GTIN	4013902703197
Bredde	0.087 m
Vekt	0.114 kg
Høyde	0.052 m
Mengde	1 St
Dybde	0.087 m

Eske

EAN / GTIN	4013902703203
Bredde	0.35 m
Vekt	7.0038 kg
Høyde	0.265 m
Mengde	60 St
Dybde	0.26 m

Palle

EAN / GTIN	4013902703210
Bredde	0.8 m
Vekt	190.0912 kg
Høyde	0.978 m
Mengde	1440 St
Dybde	1.2 m

Nedlastinger

Last ned datablad

Last ned datablad (80217001.pdf)

Monteringsanvisning

Monteringsanvisning FR/ES pdf (3 MB)

Monteringsanvisning DE/EN pdf (3 MB)

Dimensjonsblad

Dimensjonell tegning pdf (4 MB)

Dimensjonell tegning dwg (5 MB)

Dimensjonell tegning dxf (23 MB)

Sertifikat

CE Erklæring DE/EN/FR pdf (34 KB)

CE Erklæring DE/EN/PL pdf (94 KB)

UKCA Erklæring EN pdf (167 KB)

DLG Opptak EN pdf (727 KB)

DLG Opptak DE pdf (752 KB)

VDE Sertifikat DE/EN pdf (207 KB)

Planleggingsdata

Gjengi tekst

CAD-data

Tilbehør

DobbelmembranstussDMS M16/w

Dobbelmembranstuss - DMS M16/w

Dobbelmembranstuss

DMS M16/w

Produktnummer 26011601

Tetningsområde 5–9 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...

DobbelmembranstussDMS M20/w

Dobbelmembranstuss - DMS M20/w

Dobbelmembranstuss

DMS M20/w

Produktnummer 26012001

Tetningsområde 7 - 13 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...

KabelskruforbindelseKVR M16-MGM

Kabelskruforbindelse - KVR M16-MGM

Kabelskruforbindelse

KVR M16-MGM

Produktnummer 22741601

Tetningsområde 4 - 10 mm, Gjengelengde 8 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M20-GDB/MGM

Kabelskruforbindelse - KVR M20-GDB/MGM

Kabelskruforbindelse

KVR M20-GDB/MGM

Produktnummer 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M20-MGM

Kabelskruforbindelse - KVR M20-MGM

Kabelskruforbindelse

KVR M20-MGM

Produktnummer 22742001

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

PlomberingssettAbox PST 025-100

Plomberingssett - Abox PST 025-100

Plomberingssett

Abox PST 025-100

Produktnummer 89500101

Sett med to plomberingshetter og skruer

Sett for plombering av forgreningsbokser i etterkant, til Abox 025 / 040 / 060 / 100 fra 2024

Mast-/rørfeste monteringssettMABF 65-1

Mast-/rørfeste monteringssett - MABF 65-1

Mast-/rørfeste monteringssett

MABF 65-1

Produktnummer 89601001

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox 025,...

Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...

KabelstøttefestingKTB 1-100 ny

Kabelstøttefesting - KTB 1-100

Kabelstøttefesting

KTB 1-100

Produktnummer 89602901

Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...

Lignende produkter

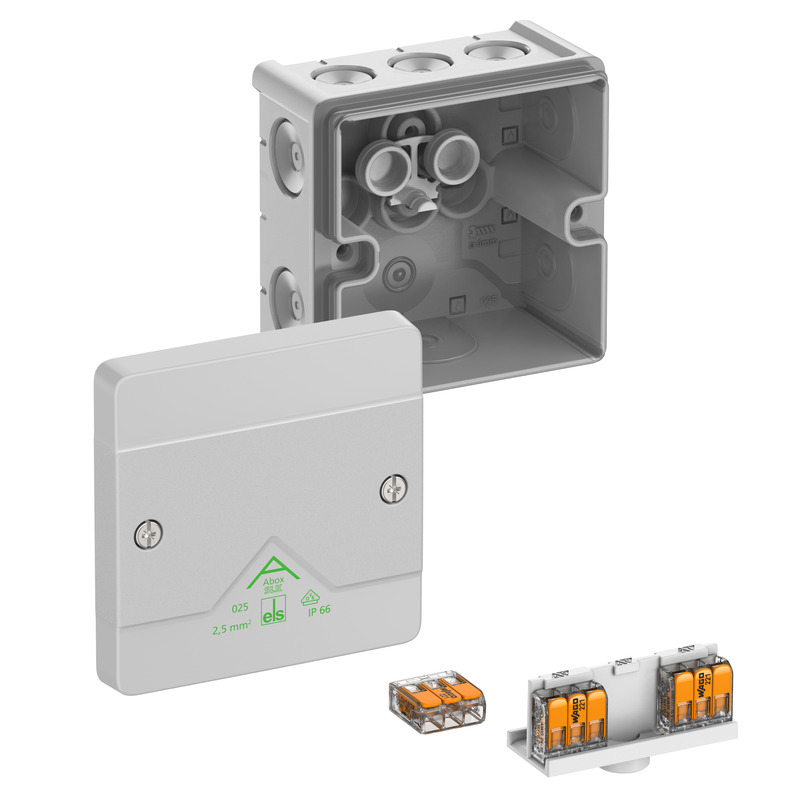

ForgreningsboksAbox SLK-2,5²
