#80447001 | E-nummer: 1236873 | Dimensjoner: 102 x 102 x 57 mm

Forgreningsboks

Abox SLK-4²

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 4 mm², U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende,...

Les mer

Fargevarianter

Logg inn for å se pris

Husk produkt

Beskrivelse

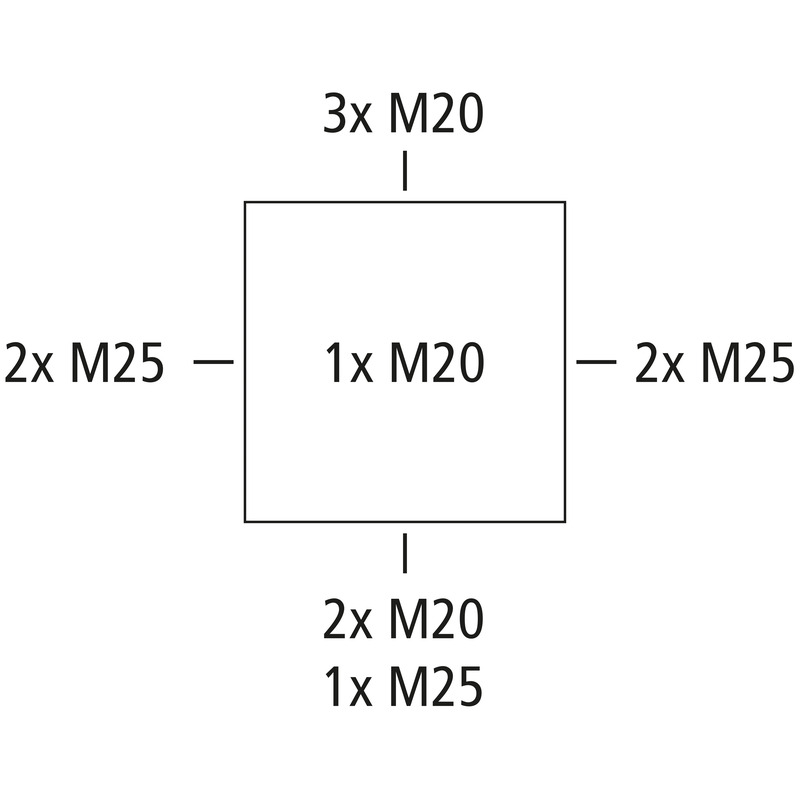

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 4 mm², U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20/M25, Tetningsområde 4 - 21 mm, (1 bak, 10 Side), innvendige feste-punkt, med skrufrie terminaler og klemmholder, for standard installasjoner innendørs og beskyttede uteområder

grå, I_n=32 Ampere, med 5 gulvfaste, skruløse 3-leder rekkeklemmer, Wago 221-413 - 4 mm², klembare tverrsnitt per pinne: 3 x 0,2 til 4 mm² stiv Cu og 3 x 0,14 til 4 mm² fleksibel Cu

Tekniske data

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	0,2 mm²
maks. ledertverrsnitt	4 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Nominell strøm	32 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	102 mm
Lengde	102 mm
Høyde	57 mm
Innvendig lengde	90 mm
Innvendig bredde	90 mm
Innvendig høyde	49 mm
Vekt	0.15 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet	750 °C (EN 60695-2-11)

mekaniske egenskaper

for tetningsområde min	4 mm
for tetningsområde maks	21 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902661268
ETIM-klasse	EC002600
Tolltariffnummer	85369095
Minste bestillingsmengde	1

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål 1.4567 (V2A)

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Logistikkdata

Stykke

EAN / GTIN	4013902661268
Bredde	0.102 m
Vekt	0.15 kg
Høyde	0.057 m
Mengde	1 St
Dybde	0.102 m

Eske

EAN / GTIN	4013902661275
Bredde	0.41 m
Vekt	9.145 kg
Høyde	0.295 m
Mengde	60 St
Dybde	0.305 m

Palle

EAN / GTIN	4013902661282
Bredde	0.8 m
Vekt	186.61 kg
Høyde	1.053 m
Mengde	1080 St
Dybde	1.2 m

Nedlastinger

Planleggingsdata

Gjengi tekst

CAD-data

Tilbehør

DobbelmembranstussDMS M16

Dobbelmembranstuss

DMS M16

Produktnummer 26041601

Tetningsområde 5 - 9 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

DobbelmembranstussDMS M20

Dobbelmembranstuss

DMS M20

Produktnummer 26042001

Tetningsområde 7 - 13 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

DobbelmembranstussDMS M25

Dobbelmembranstuss

DMS M25

Produktnummer 26042501

Tetningsområde 9 - 17 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

PlomberingssettAbox PST 025-100

Plomberingssett

Abox PST 025-100

Produktnummer 89500101

Sett med to plomberingshetter og skruer

Sett for plombering av forgreningsbokser i etterkant, til Abox 025 / 040 / 060 / 100 fra 2024

KabelskruforbindelseKVR M16-MGM

Kabelskruforbindelse

KVR M16-MGM

Produktnummer 22741601

Tetningsområde 4 - 10 mm, Gjengelengde 8 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M20-GDB/MGM

Kabelskruforbindelse

KVR M20-GDB/MGM

Produktnummer 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M20-MGM

Kabelskruforbindelse

KVR M20-MGM

Produktnummer 22742001

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M25-MGM

Kabelskruforbindelse

KVR M25-MGM

Produktnummer 22742501

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Mast-/rørfeste monteringssettMABF 65-1

Mast-/rørfeste monteringssett

MABF 65-1

Produktnummer 89601001

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox 025,...

Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...

KabelstøttefestingKTB 1-100 ny

Kabelstøttefesting

KTB 1-100

Produktnummer 89602901

Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...

Lignende produkter

ForgreningsboksAbox SLK-4²/w ny

Forgreningsboks

Abox SLK-4²/w

Produktnummer 80417001

hvit, I_n=32 Ampere, med 5 gulvfaste, skruløse 3-leder rekkeklemmer,...

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 4 mm², U_i=450 V AC, Sertifisert...
