#80610001 | E-nummer: 1236653 | Dimensjoner: 127 x 127 x 70 mm
Forgreningsboks

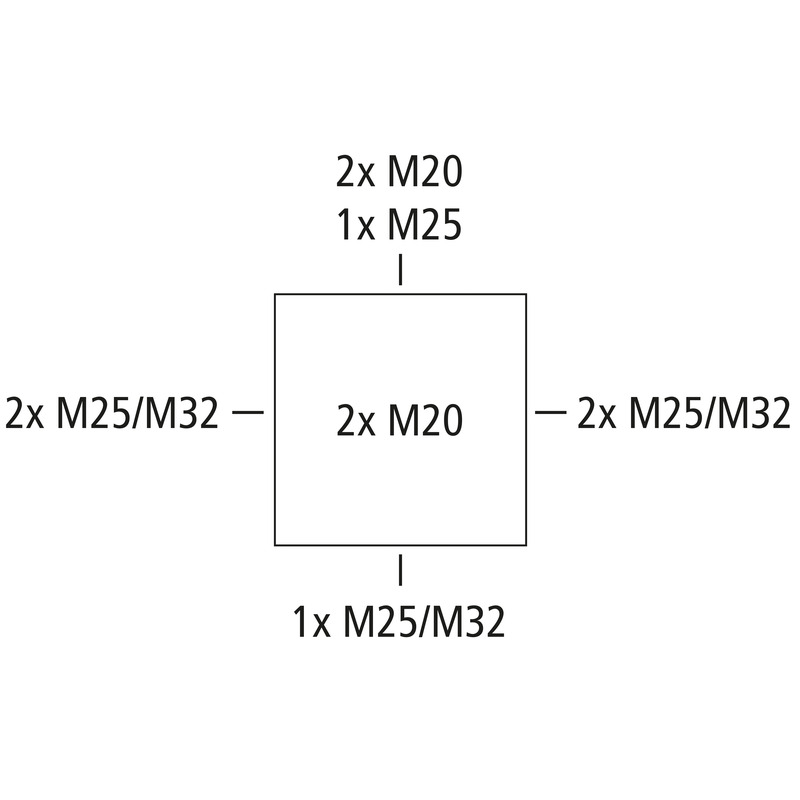

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 6 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20/M25/M32, Tetningsområde 4 - 28 mm, (2 bak, 8 Side), innvendige feste-punkt, for standard innendørs og beskyttet utendørs installasjoner
hvit, Ui=1000 V AC, uten klemmer
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| maks. ledertverrsnitt | 6 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66 |
| Klemmetype | uten |
| Farge underdel | hvit |
|---|---|
| Farge overdel | hvit |
| Bredde | 127 mm |
|---|---|
| Lengde | 127 mm |
| Høyde | 70 mm |
| Innvendig lengde | 114 mm |
| Innvendig bredde | 114 mm |
| Innvendig høyde | 54 mm |
| Vekt | 0.205 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet | 750 °C (EN 60695-2-11) |
| for tetningsområde min | 4 mm |
|---|---|
| for tetningsområde maks | 28 mm |
| Slagfasthet | IK07 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.2 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 55 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902661022 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polypropylen |
|---|---|
| Materiale overdel | Polypropylen |
| Materiale innføring | Termoplastisk elastomer |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| EAN / GTIN | 4013902661022 |
|---|---|
| Bredde | 0.127 m |
| Vekt | 0.205 kg |
| Høyde | 0.07 m |
| Mengde | 1 St |
| Dybde | 0.127 m |
| EAN / GTIN | 4013902661039 |
|---|---|
| Bredde | 0.383 m |
| Vekt | 4.516 kg |
| Høyde | 0.281 m |
| Mengde | 20 St |
| Dybde | 0.258 m |
| EAN / GTIN | 4013902661046 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 143.932 kg |
| Høyde | 0.993 m |
| Mengde | 540 St |
| Dybde | 1.2 m |
