#80642101 | E-nummer: 1236637 | Dimensjoner: 127 x 127 x 70 mm

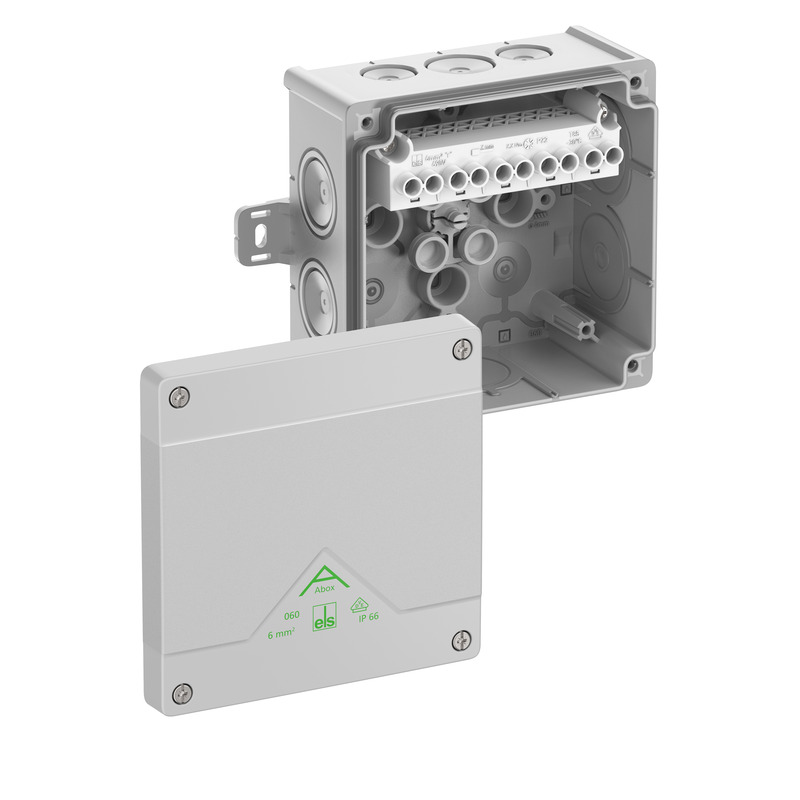

Forgreningsboks

Abox 060 AB-6²

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 6 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats...

Les mer

Fargevarianter

Tilpass

Logg inn for å se pris

Husk produkt

Beskrivelse

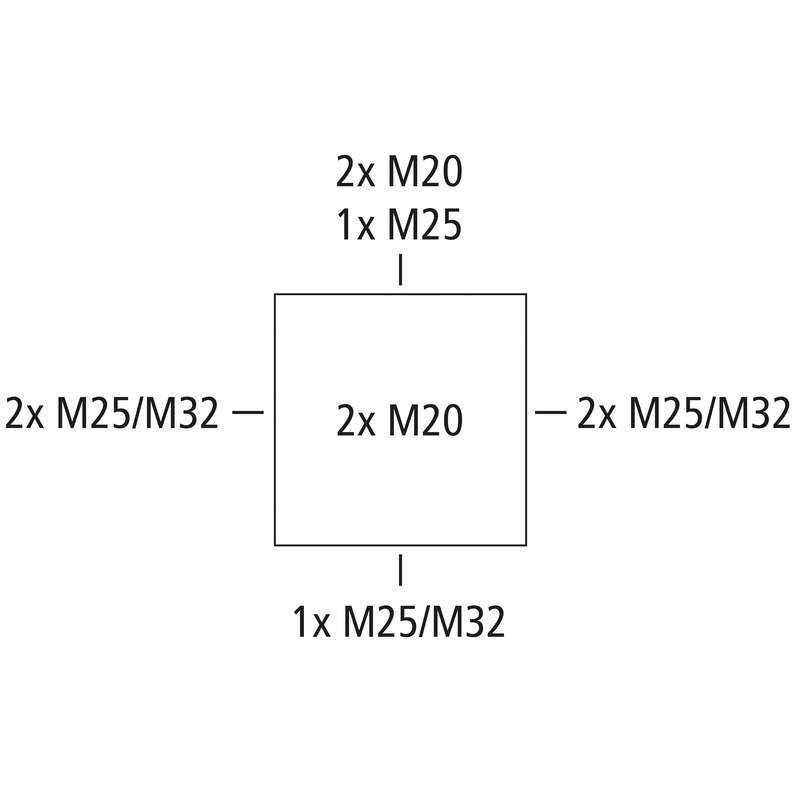

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 6 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20/M25/M32, Tetningsområde 4 - 28 mm, (2 bak, 8 Side), Utvendige festeører, for standard innendørs og beskyttet utendørs installasjoner

grå, U_i=690 V AC, I_n=41 Ampere, grå, U_i=690 V AC, I_n=41 A, med høytliggende skruklemme, 5-polet, maks. nominelt tverrsnitt iht. DIN EN 60998: 6A0mm², tverrsnitt som kan klemmes per pol: 4A0×A01,5A0mm², 4A0×A02,5A0mm², 4A0×A04A0mm², 4A0×A06A0mm², 2A0×A010A0mm² Cu stiv/fleksibel med lederhylse

Tekniske data

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	1,5 mm²
maks. ledertverrsnitt	6 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Nominell strøm	41 Ampere
Klemmetype	Skruklemme
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	127 mm
Lengde	127 mm
Høyde	70 mm
Innvendig lengde	114 mm
Innvendig bredde	114 mm
Innvendig høyde	54 mm
Vekt	0.2875 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet	750 °C (EN 60695-2-11)

mekaniske egenskaper

for tetningsområde min	4 mm
for tetningsområde maks	28 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902660810
ETIM-klasse	EC002600
Tolltariffnummer	85369095
Minste bestillingsmengde	1

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål 1.4567 (V2A)

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Logistikkdata

Stykke

EAN / GTIN	4013902660810
Bredde	0.127 m
Vekt	0.2875 kg
Høyde	0.07 m
Mengde	1 St
Dybde	0.127 m

Eske

EAN / GTIN	4013902660827
Bredde	0.685 m
Vekt	6.082 kg
Høyde	0.155 m
Mengde	20 St
Dybde	0.255 m

Palle

EAN / GTIN	4013902660834
Bredde	0.8 m
Vekt	167.968 kg
Høyde	1.116 m
Mengde	480 St
Dybde	1.2 m

Nedlastinger

Planleggingsdata

Gjengi tekst

CAD-data

Tilbehør

KabelskruforbindelseKVR M20-MGM

Kabelskruforbindelse

KVR M20-MGM

Produktnummer 22742001

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M20-GDB/MGM

Kabelskruforbindelse

KVR M20-GDB/MGM

Produktnummer 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M25-MGM

Kabelskruforbindelse

KVR M25-MGM

Produktnummer 22742501

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M32-MGM

Kabelskruforbindelse

KVR M32-MGM

Produktnummer 22743201

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

DobbelmembranstussDMS M20

Dobbelmembranstuss

DMS M20

Produktnummer 26042001

Tetningsområde 7 - 13 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

DobbelmembranstussDMS M25

Dobbelmembranstuss

DMS M25

Produktnummer 26042501

Tetningsområde 9 - 17 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

DobbelmembranstussDMS M32

Dobbelmembranstuss

DMS M32

Produktnummer 26043201

Tetningsområde 13 - 21 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

PlomberingssettAbox PST 025-100

Plomberingssett

Abox PST 025-100

Produktnummer 89500101

Sett med to plomberingshetter og skruer

Sett for plombering av forgreningsbokser i etterkant, til Abox 025 / 040 / 060 / 100 fra 2024

MonteringsplateAbox MPI 060

Monteringsplate

Abox MPI 060

Produktnummer 89510601

for Abox / Abox Pro 060

Montasjeplate av melaminlaminert isolerende materiale, tykkelse på 2,5 mm, grå, inkl. festeskruer....

DIN-skinneAbox 060 NS35

DIN-skinne

Abox 060 NS35

Produktnummer 89530601

for Abox / Abox Pro 060

DIN-skinne iht. DIN EN 60715, 35 × 7,5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...

KlemmeholderAbox 060 KH 221 4²

Klemmeholder

Abox 060 KH 221 4²

Produktnummer 89600401

til fast montering i høyden av inntil 6 klemmer Wago 221-413 i...

Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...

TerminalblokkAbox 060 KLS-6²

Terminalblokk

Abox 060 KLS-6²

Produktnummer 89640601

Skruklemme til Abox/Abox Pro 060, 5-polet – 6 mm², I_n = 41 A, klembart...

Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...

Mast-/rørfeste monteringssettMABF 100-1

Mast-/rørfeste monteringssett

MABF 100-1

Produktnummer 89602001

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox...

Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...

KabelstøttefestingKTB 1-100 ny

Kabelstøttefesting

KTB 1-100

Produktnummer 89602901

Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...

Lignende produkter

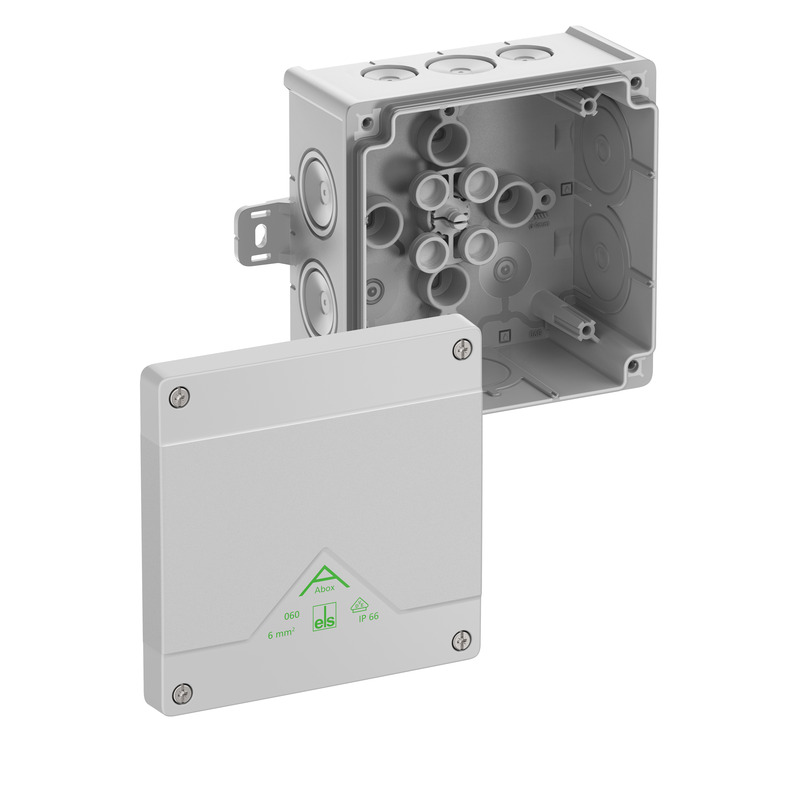

ForgreningsboksAbox 060 AB-L

Forgreningsboks

Abox 060 AB-L

Produktnummer 80640101

grå, U_i=1000 V AC, uten klemmer

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 6 mm², Sertifisert til VDE (DIN EN...

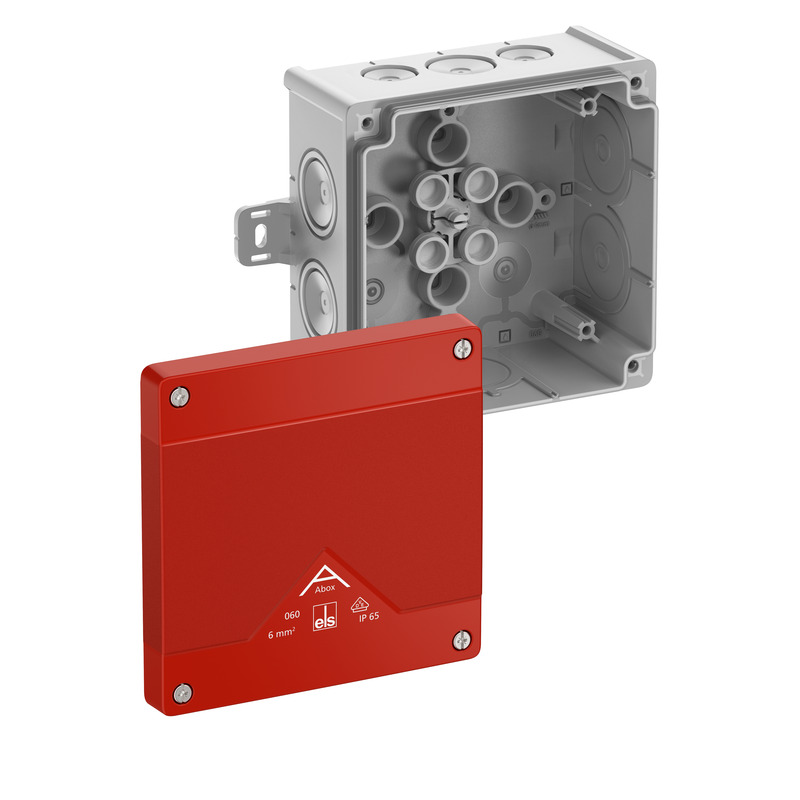

ForgreningsboksAbox 060 AB-L/SB
