#80647001 | E-nummer: 1236874 | Dimensjoner: 152 x 152 x 80 mm

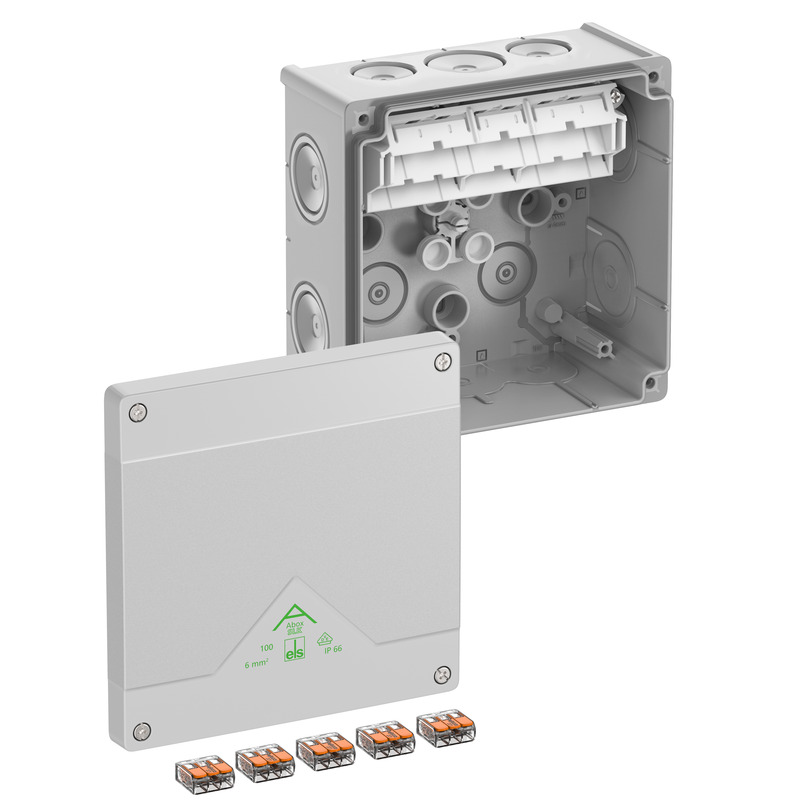

Forgreningsboks

Abox SLK-6²

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 6 mm², U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende,...

Logg inn for å se pris

Beskrivelse

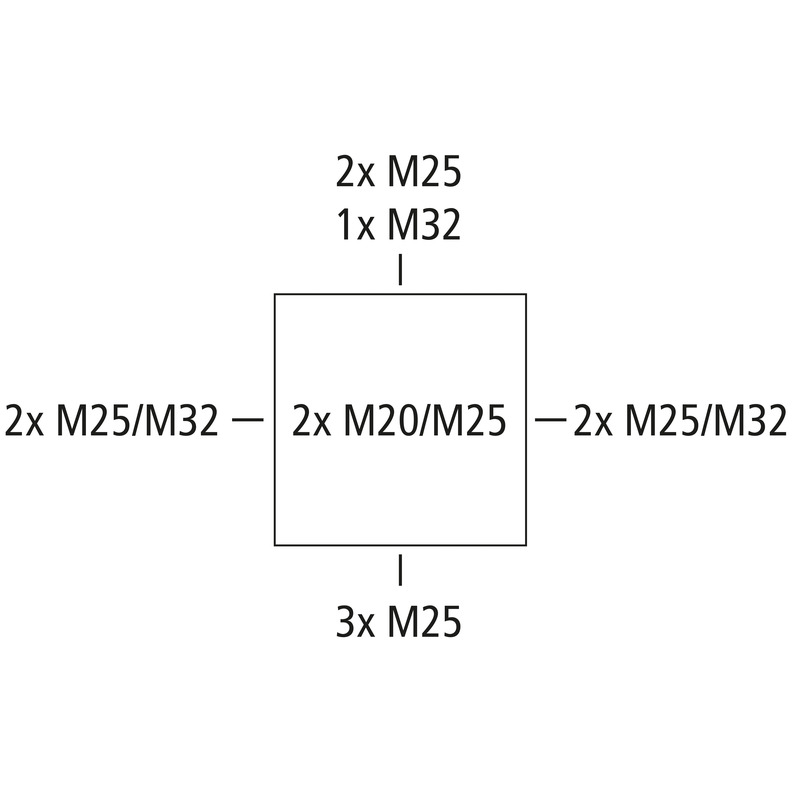

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 6 mm², U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20/M25/M32, Tetningsområde 8 - 28 mm, (2 bak, 10 Side), innvendige feste-punkt, med skrufrie terminaler og klemmholder, for standard installasjoner innendørs og beskyttede uteområder

grå, I_n=41 Ampere, med 5 høysettede, skruløse 3-leder rekkeklemmer, type Wago 221-613 - 6 mm², klembare tverrsnitt per pinne: 3 x 0,2 til 6 mm² stiv/fleksibel Cu

Tekniske data

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	0,5 mm²
maks. ledertverrsnitt	6 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Nominell strøm	41 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	152 mm
Lengde	152 mm
Høyde	80 mm
Innvendig lengde	139 mm
Innvendig bredde	140 mm
Innvendig høyde	64 mm
Vekt	0.3325 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet	750 °C (EN 60695-2-11)

mekaniske egenskaper

for tetningsområde min	8 mm
for tetningsområde maks	28 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902660759
ETIM-klasse	EC002600
Tolltariffnummer	85369095
Minste bestillingsmengde	1

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål 1.4567 (V2A)

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Logistikkdata

Stykke

EAN / GTIN	4013902660759
Bredde	0.152 m
Vekt	0.3325 kg
Høyde	0.08 m
Mengde	1 St
Dybde	0.152 m

Eske

EAN / GTIN	4013902660766
Bredde	0.35 m
Vekt	7.03 kg
Høyde	0.425 m
Mengde	20 St
Dybde	0.305 m

Palle

EAN / GTIN	4013902660773
Bredde	0.8 m
Vekt	106.36 kg
Høyde	0.982 m
Mengde	240 St
Dybde	1.2 m

Nedlastinger

Last ned datablad

Last ned datablad (80647001.pdf)

Monteringsanvisning

Monteringsanvisning DE/EN pdf (3 MB)

Monteringsanvisning FR/ES pdf (3 MB)

Dimensjonsblad

Dimensjonell tegning pdf (6 MB)

Dimensjonell tegning dwg (8 MB)

Dimensjonell tegning dxf (36 MB)

Sertifikat

DLG Opptak DE pdf (752 KB)

CE Erklæring DE/EN/FR pdf (34 KB)

UKCA Erklæring EN pdf (167 KB)

DLG Opptak EN pdf (727 KB)

VDE Sertifikat DE/EN pdf (207 KB)

CE Erklæring DE/EN/PL pdf (94 KB)

Planleggingsdata

Gjengi tekst

CAD-data
