Forgreningsboks

Abox 100-L

Produktnummer: 81040001 | Dimensjoner: 152 x 152 x 80 mm

E-nummer: 1236664

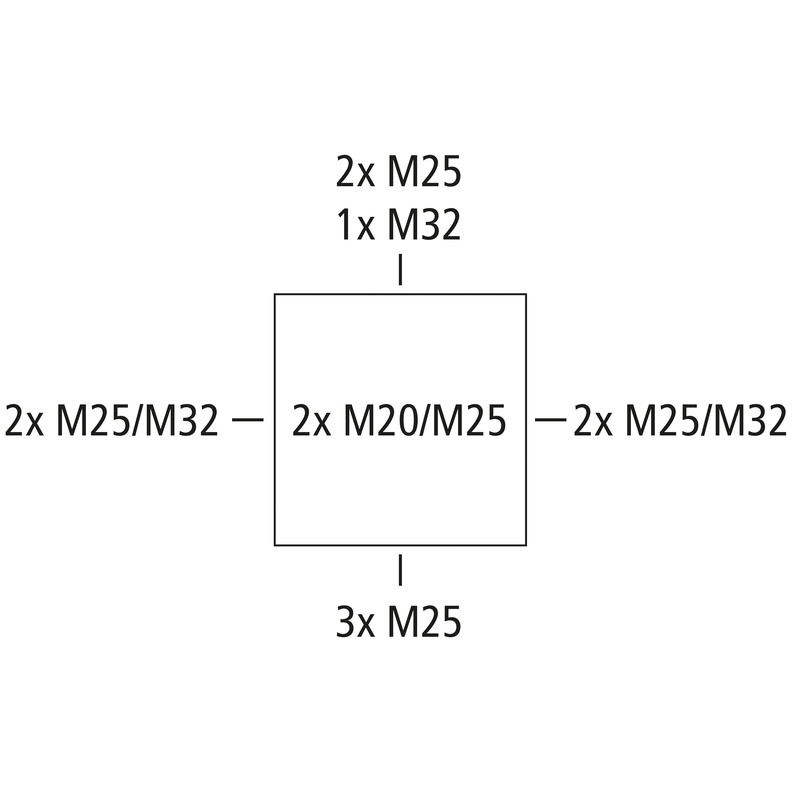

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 10 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20/M25/M32, Tetningsområde 8 - 28 mm, (2 bak, 10 Side), innvendige feste-punkt, for standard innendørs og beskyttet utendørs installasjoner

grå, U_i=1000 V AC, uten klemmer

available from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1000 V
maks. ledertverrsnitt	10 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Klemmetype	uten

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	152 mm
Lengde	152 mm
Høyde	80 mm
Innvendig lengde	139 mm
Innvendig bredde	140 mm
Innvendig høyde	64 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C
Industrikvalitet	nei

mekaniske egenskaper

for tetningsområde min	8 mm
for tetningsområde maks	28 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning FR/ES	pdf (5 MB)
Monteringsanvisning DE/EN	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (6 MB)
Dimensjonell tegning	dwg (8 MB)
Dimensjonell tegning	dxf (36 MB)

Sertifikat

UKCA Erklæring EN	pdf (167 KB)
DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (397 KB)
CE Erklæring DE/EN/FR	pdf (139 KB)

Tilbehør

Kabelskruforbindelse KVR M20-MGM

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001
E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel IP68 med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter
