#81640001 | E-nummer: 1236665 | Dimensjoner: 182 x 182 x 90 mm
Forgreningsboks

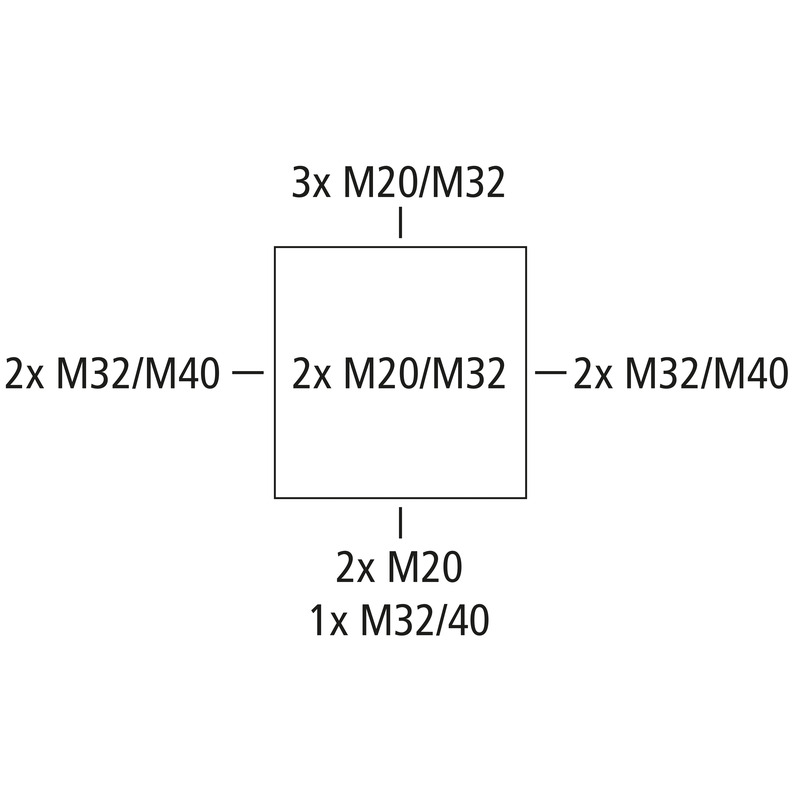

Forgreningsboks, med beskyttelsesklasse IP55/IP66, Nominelt tverrsnitt 16 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Push-out membran, M20/M32/M40, (2 bak, 10 Side), innvendige feste-punkt, for standard innendørs og beskyttet utendørs installasjoner
grå, Ui=1000 V AC, uten klemmer
Vedlagt tilbehør:
4 fester IP55 M40 tetningsområde 17–30 mm, 1 tetningsplugg IP55 M40, dekselholder
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| maks. ledertverrsnitt | 16 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP55/IP66 |
| Nominell strøm | 101 Ampere |
| Klemmetype | uten |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 182 mm |
|---|---|
| Lengde | 182 mm |
| Høyde | 90 mm |
| Innvendig lengde | 167 mm |
| Innvendig bredde | 167 mm |
| Innvendig høyde | 69 mm |
| Vekt | 0.6114 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet | 750 °C (EN 60695-2-11) |
| Slagfasthet | IK07 |
|---|---|
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.5 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 55 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902660391 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| EAN / GTIN | 4013902660407 |
|---|---|
| Bredde | 0.471 m |
| Vekt | 6.564 kg |
| Høyde | 0.197 m |
| Mengde | 10 St |
| Dybde | 0.371 m |
| EAN / GTIN | 4013902660414 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 179.536 kg |
| Høyde | 1.135 m |
| Mengde | 240 St |
| Dybde | 1.2 m |
| EAN / GTIN | 4013902660391 |
|---|---|
| Bredde | 0.182 m |
| Vekt | 0.6114 kg |
| Høyde | 0.09 m |
| Mengde | 1 St |
| Dybde | 0.182 m |
