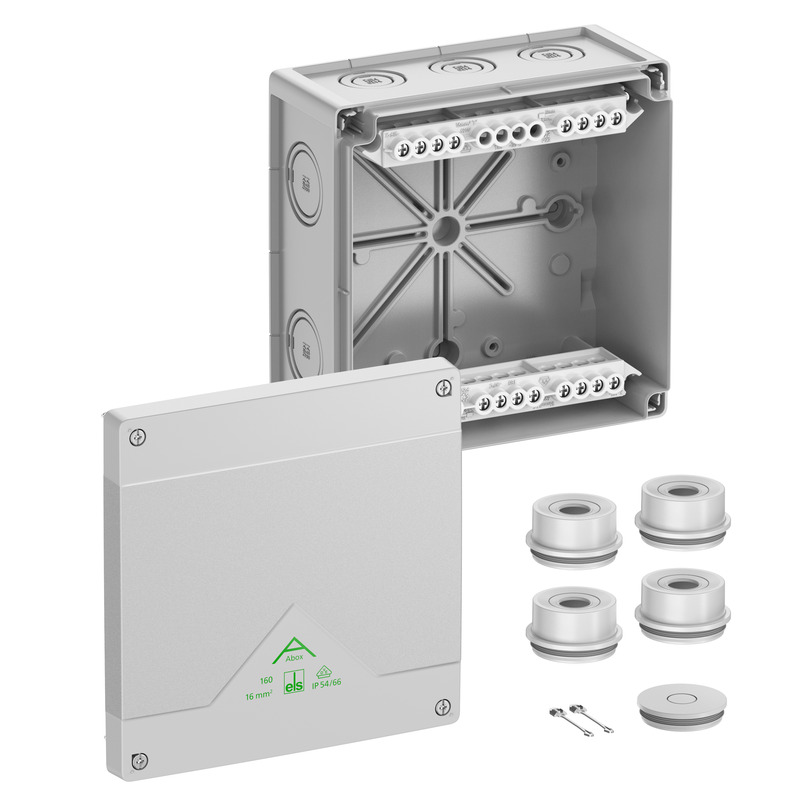

Forgreningsboks

Abox 160-16²

Produktnummer: 81642001 | Dimensjoner: 182 x 182 x 90 mm

E-nummer: 1236615

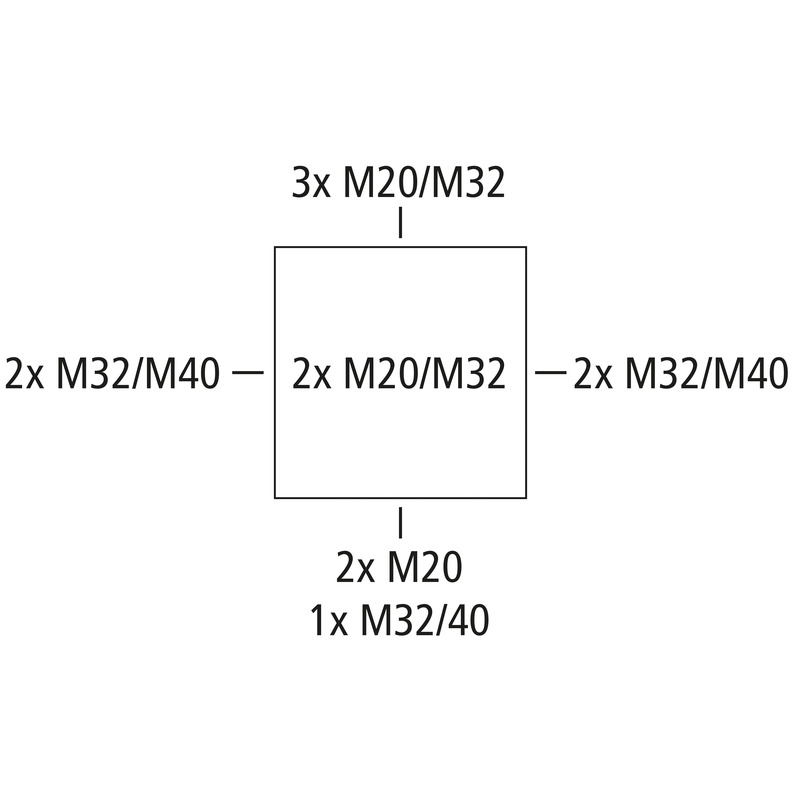

Forgreningsboks, med beskyttelsesklasse IP55/IP66, Nominelt tverrsnitt 16 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Push-out membran, M20/M32/M40, (2 bak, 10 Side), innvendige feste-punkt, for standard innendørs og beskyttet utendørs installasjoner

grå, U_i=690 V AC, I_n=76 Ampere, med høytliggende skruklemme, 5-polet – 16 mm², tverrsnitt som kan klemmes per pinne: 12 × 4 mm², 8 × 6 mm², 4 × 10 mm², 4 × 16 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 fester IP55 M40 tetningsområde 17–30 mm, 1 tetningsplugg IP55 M40, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	4 mm²
maks. ledertverrsnitt	16 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP55/IP66
Nominell strøm	76 Ampere
Klemmetype	Skruklemme
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	182 mm
Lengde	182 mm
Høyde	90 mm
Innvendig lengde	167 mm
Innvendig bredde	167 mm
Innvendig høyde	69 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C
Industrikvalitet	nei

mekaniske egenskaper

Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	dwg (5 MB)
Dimensjonell tegning	dxf (23 MB)
Dimensjonell tegning	pdf (4 MB)

Sertifikat

UKCA Erklæring EN	pdf (167 KB)
DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/FR	pdf (139 KB)
CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (397 KB)

Tilbehør

Kabelskruforbindelse KVR M20-MGM

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001
E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel IP68 med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter

Overvåkningsliste

Abox 160-16²

elektriske egenskaper

Farger

Dimensjoner

Materialegenskaper

mekaniske egenskaper

Betingelser i omgivelsene

Materiale

Sertifikater

Last ned datablad

Monteringsanvisning

Dimensjonsblad

Sertifikat

Tilbehør

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm

Tetningsområde 7 - 13 mm

Tetningsområde 13 - 21 mm

Tetningsområde 17 - 28 mm

Tetningsområde 8 - 13,5 mm

Tetningsområde 13 - 23 mm

Tetningsområde 17 - 30 mm

for Abox / Abox Pro 160

for Abox / Abox Pro 160

Klemmeholder med DIN-skinne NS35 til montering av rekkeklemmer av...

høytliggende skruklemme til Abox/Abox Pro 160, 5-polet – 16 mm², In = ...

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox 160,...

CAD-data

Din forespørsel

Anbudstekster

Lignende produkter

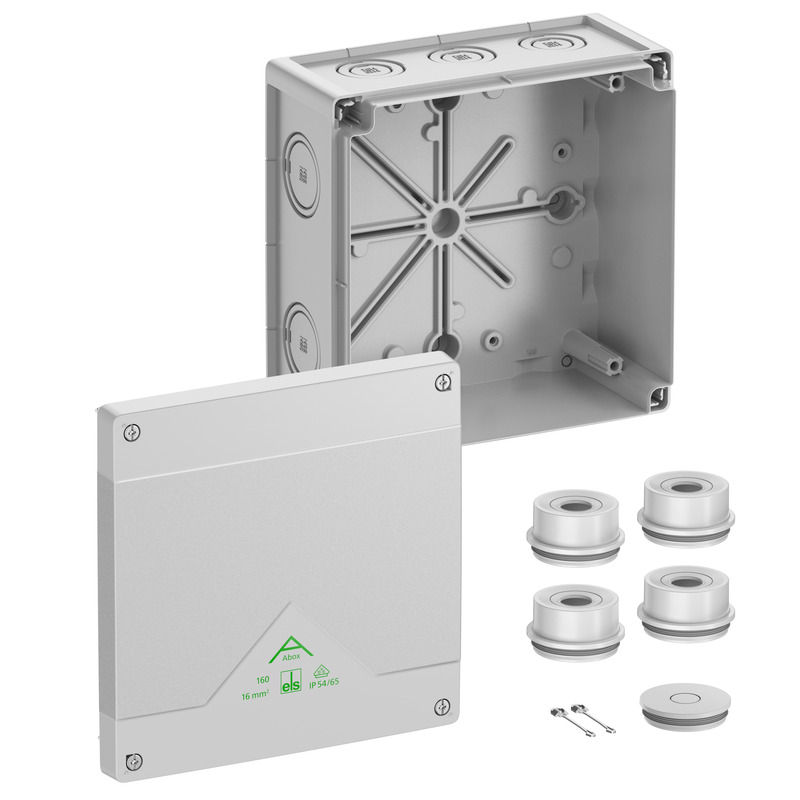

grå, Ui=1000 V AC, uten klemmer
