Forgreningsboks
Produktnummer: 40240101 | Dimensjoner: 92 x 92 x 60 mm
E-nummer: 1236780

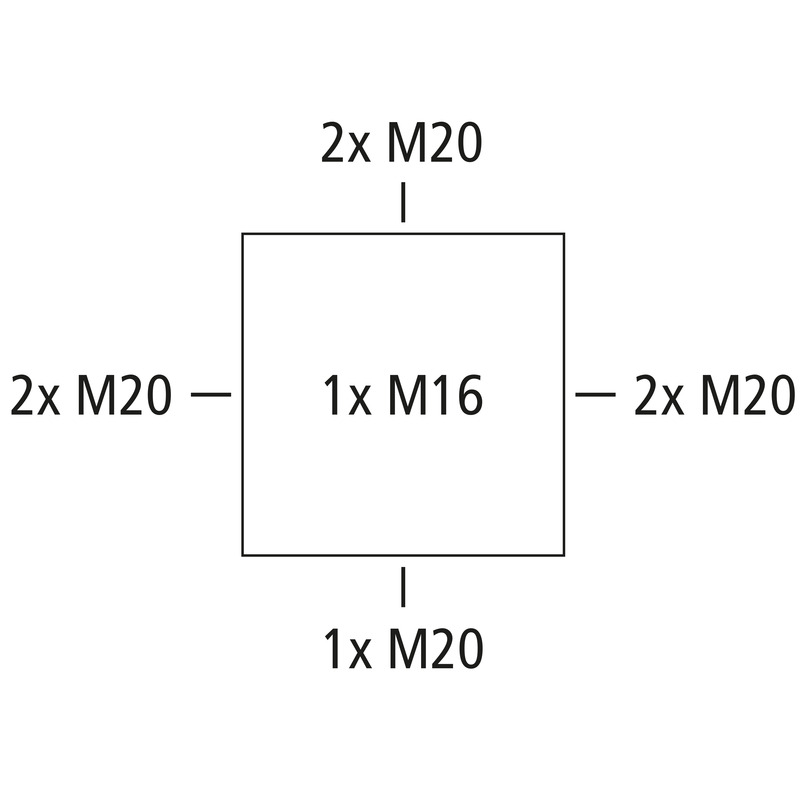

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 2,5 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M16/M20, (1 bak, 7 Side), Utvendige festeører, for installasjoner i industrimiljø og ubeskyttede uteområder
grå, Ui=1000 V AC, uten klemmer
Vedlagt tilbehør:
4 doble membrannipler IP66 M20 tetningsområde 7–13 mm, dekselholderavailable from May 1, 2024
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| maks. ledertverrsnitt | 2,5 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66/IP67/IP69 |
| Klemmetype | uten |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 92 mm |
|---|---|
| Lengde | 92 mm |
| Høyde | 60 mm |
| Innvendig lengde | 78 mm |
| Innvendig bredde | 78 mm |
| Innvendig høyde | 40 mm |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V0 |
| Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
| Industrikvalitet | ja |
| Slagfasthet | IK09 |
|---|---|
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.5 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | Utvendige festeører |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | eksponerte utendørs områder |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål V2A |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
Kabelskruforbindelse KVR M16-MGM
Pakknippel IP68 med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter
Kabelskruforbindelse KVR M20-MGM
Pakknippel IP68 med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter
Pakknippel IP68 med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
DIN-skinne iht. DIN EN 60715, 15 × 5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...
Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...
Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...
Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...
Mast-/rørfeste monteringssett MABF 65-1
Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...
| CAD-data | Last ned 3D-CAD-data |
|---|
Logg inn på mySpelsberg for å laste ned anbudstekster. mySpelsberg Login
Forgreningsboks Abox Pro 025 AB-2,5²
Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 2,5 mm², Sertifisert til...
Forgreningsboks Abox Pro 025 AB-L/sw
Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 2,5 mm², Sertifisert til...
