#40440101 | E-nummer: 1236781 | Dimensjoner: 102 x 102 x 70 mm

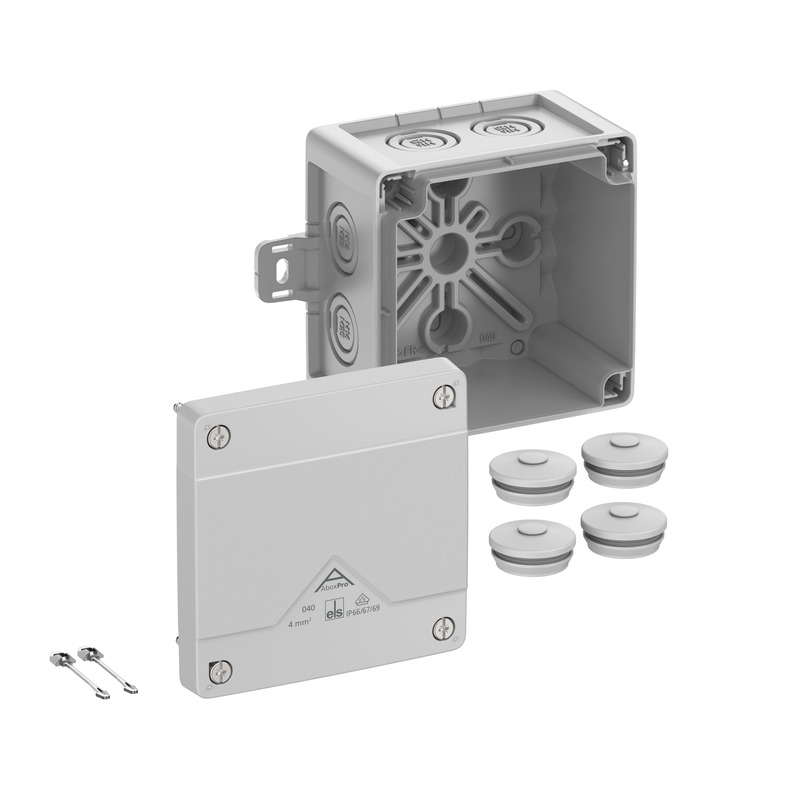

Forgreningsboks

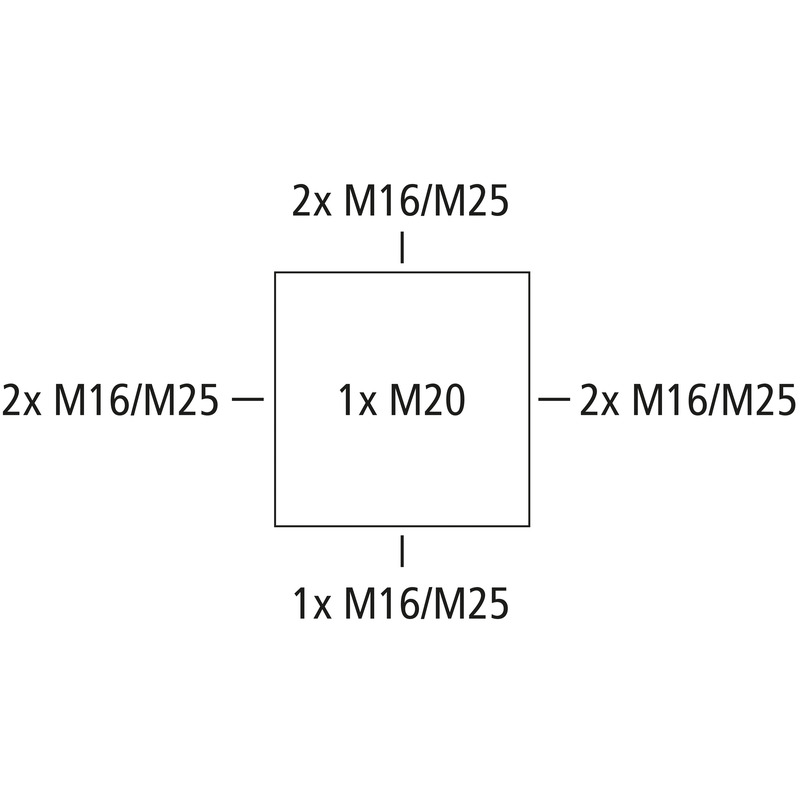

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 4 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M16/M20/M25, (1 bak, 7 Side), Utvendige festeører, for installasjoner i industrimiljø og ubeskyttede uteområder
grå, Ui=1000 V AC, uten klemmer
Vedlagt tilbehør:
4 doble membrannipler IP66 M25 tetningsområde 9–17 mm, dekselholder
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| maks. ledertverrsnitt | 4 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66/IP67/IP69 |
| Klemmetype | uten |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 102 mm |
|---|---|
| Lengde | 102 mm |
| Høyde | 70 mm |
| Innvendig lengde | 88 mm |
| Innvendig bredde | 88 mm |
| Innvendig høyde | 50 mm |
| Vekt | 0.2207 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V0 |
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
| Slagfasthet | IK09 |
|---|---|
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.5 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | Utvendige festeører |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | eksponerte utendørs områder |
| EAN | 4013902664757 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polykarbonat, glassfiberforsterket |
|---|---|
| Materiale overdel | Polykarbonat |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål 1.4567 (V2A) |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
| EAN / GTIN | 4013902664764 |
|---|---|
| Bredde | 0.386 m |
| Vekt | 8.4025 kg |
| Høyde | 0.316 m |
| Mengde | 36 St |
| Dybde | 0.286 m |
| EAN / GTIN | 4013902664771 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 223.66 kg |
| Høyde | 1.092 m |
| Mengde | 864 St |
| Dybde | 1.2 m |
| EAN / GTIN | 4013902664757 |
|---|---|
| Bredde | 0.102 m |
| Vekt | 0.2207 kg |
| Høyde | 0.07 m |
| Mengde | 1 St |
| Dybde | 0.102 m |
Gjengi tekst
(40440101.TXT 992 B)
Logg inn for å laste ned anbudstekster.
CAD-data
(Last ned 3D-CAD-Data)
Logg inn for å laste ned anbudstekster.
Kabelskruforbindelse
KVR M16-MGM
Produktnummer 22741601
Tetningsområde 4 - 10 mm, Gjengelengde 8 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M20-MGM
Produktnummer 22742001
Tetningsområde 6 - 12 mm, Gjengelengde 9 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M20-GDB/MGM
Produktnummer 22742101
Tetningsområde 7 - 14 mm, Gjengelengde 9 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M25-MGM
Produktnummer 22742501
Tetningsområde 9 - 16 mm, Gjengelengde 11 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Dobbelmembranstuss
DMS M16
Produktnummer 26041601
Tetningsområde 5 - 9 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembranstuss
DMS M20
Produktnummer 26042001
Tetningsområde 7 - 13 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembranstuss
DMS M25
Produktnummer 26042501
Tetningsområde 9 - 17 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
DIN-skinne
Abox 040 TS15
Produktnummer 89520401
for Abox / Abox Pro 040
DIN-skinne iht. DIN EN 60715, 15 × 5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...
Klemmeholder
Abox 025/040 KH 2273 2,5²
Produktnummer 89600201
til fiksert montering av opptil 6 klemmer, Wago 2273-205 i...
Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...
Klemmeholder
Abox 025/040 KH 221 4²
Produktnummer 89600301
til fast montering av inntil 6 klemmer Wago 221-413 i...
Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...
Terminalblokk
Abox 025/040 KLS-2,5²/4²
Produktnummer 89640401
Skruklemme Abox/Abox Pro 025 og Abox/Abox Pro 040, 5-polet – 4 mm², In...
Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...
Mast-/rørfeste monteringssett
MABF 100-1
Produktnummer 89602001
for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox...
Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...
Kabelstøttefesting
KTB 1-100
Produktnummer 89602901
Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...
Sikring mot tap av lokk
TG DVS-42
Produktnummer 18200601
for TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350
Sikring mot tap av lokk som reserve, Sett = 10 stk.

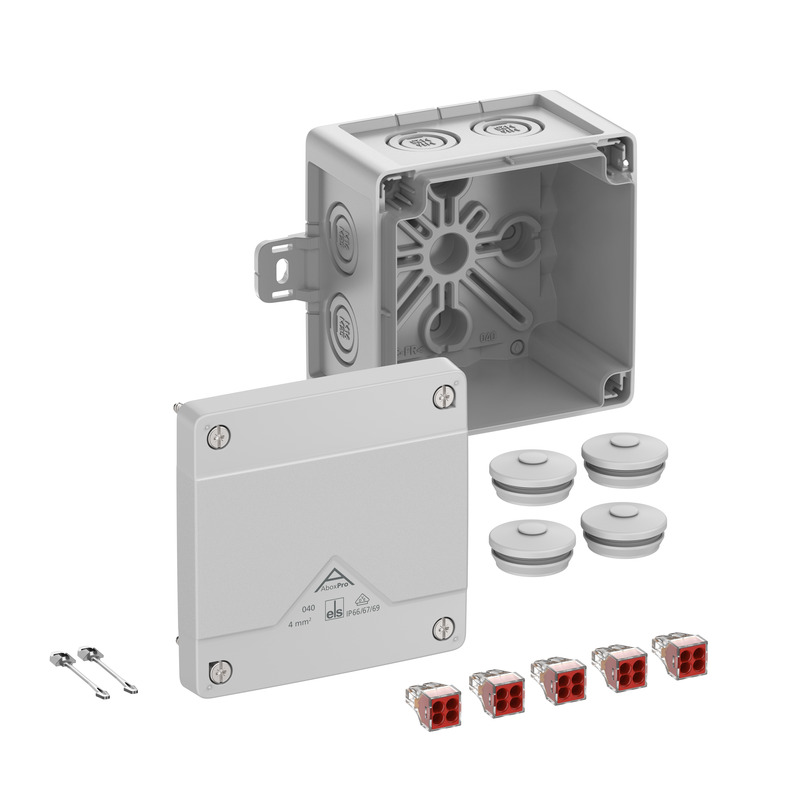

Forgreningsboks
