Abox Pro 060-6²/sw

Abox Pro 060-6²/sw

Abox Pro 060-6²/sw

Abox Pro 060-6²/sw

Abox Pro 060-6²/sw

Abox Pro 060-6²/sw

Abox Pro 060-6²/sw

Abox Pro 060-6²/sw

Abox Pro 060-6²/sw

Forgreningsboks

Abox Pro 060-6²/sw

Produktnummer: 40602001 | Dimensjoner: 127 x 127 x 75 mm

E-nummer: 1236723

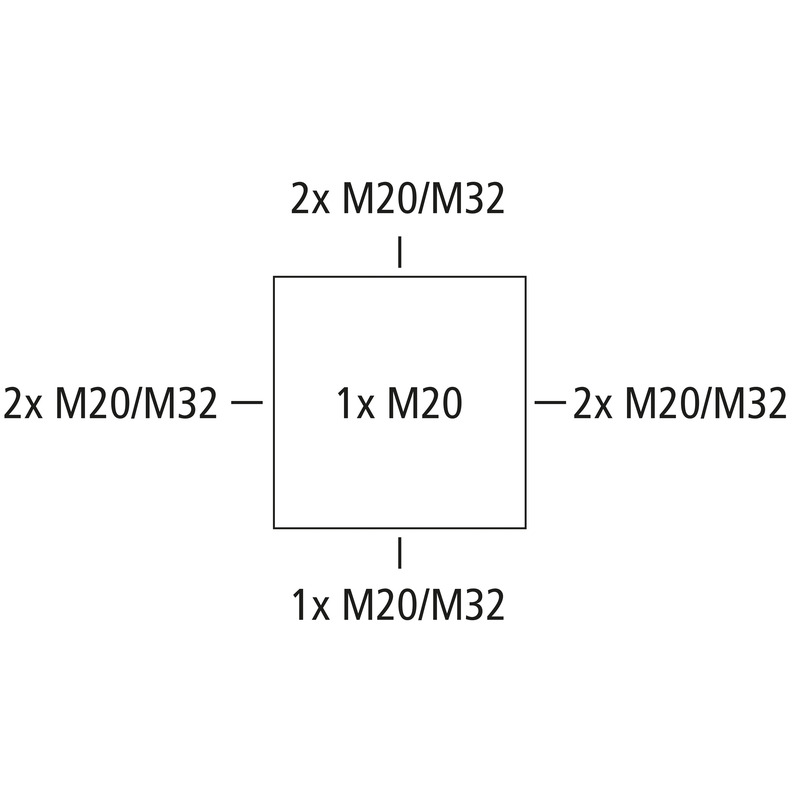

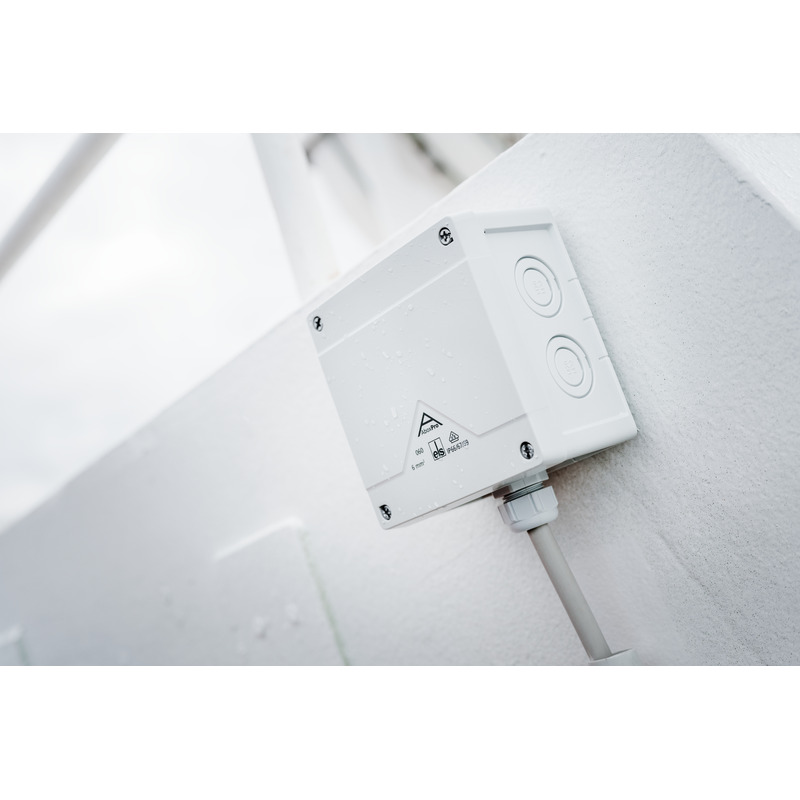

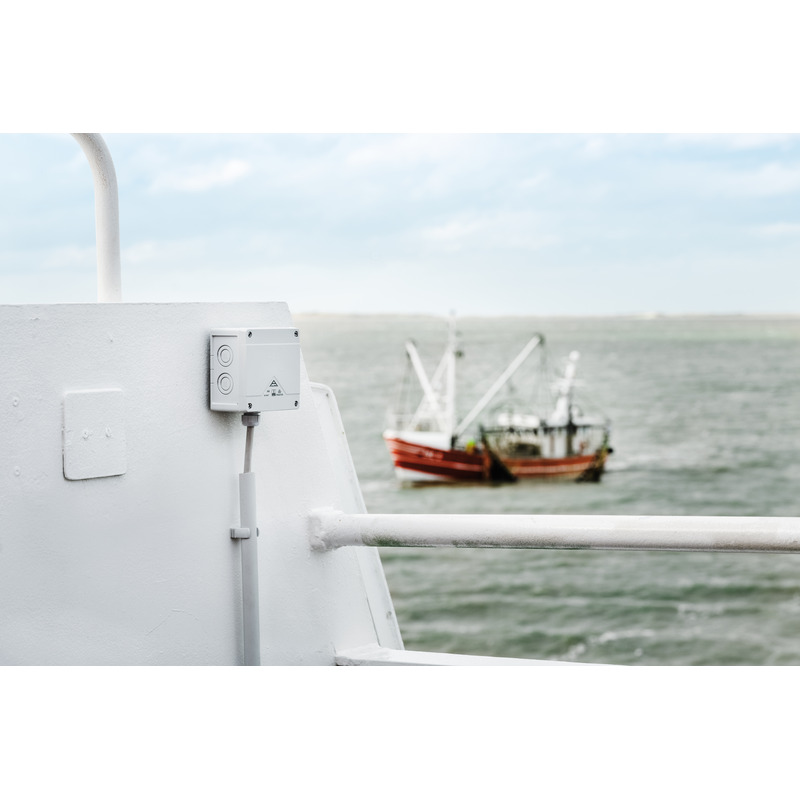

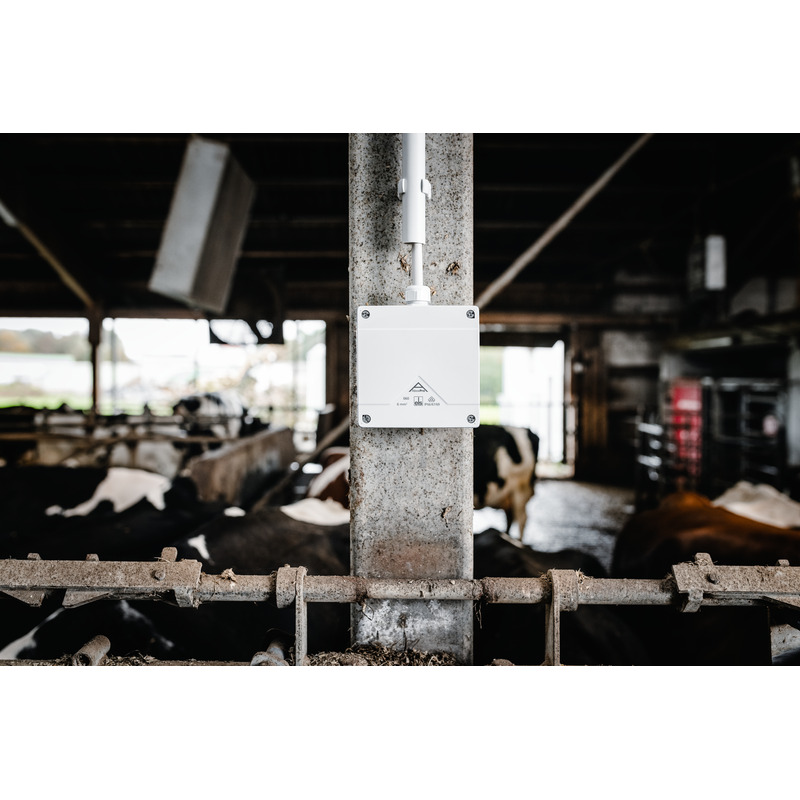

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 6 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M32, (1 bak, 7 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

svart, U_i=690 V AC, I_n=41 Ampere, med høytliggende skruklemme, 5-polet – 6 mm², tverrsnitt som kan klemmes per pinne: 4 × 1,5 mm², 4 × 2,5 mm², 4 × 4 mm², 4 × 6 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 doble membrannipler IP66 M32 tetningsområde 13–21 mm, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	1,5 mm²
maks. ledertverrsnitt	6 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Nominell strøm	41 Ampere
Klemmetype	Skruklemme
Poltall	5

Farger

Farge underdel	svart
Farge overdel	svart

Dimensjoner

Bredde	127 mm
Lengde	127 mm
Høyde	75 mm
Innvendig lengde	113 mm
Innvendig bredde	113 mm
Innvendig høyde	55 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C
Industrikvalitet	ja

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

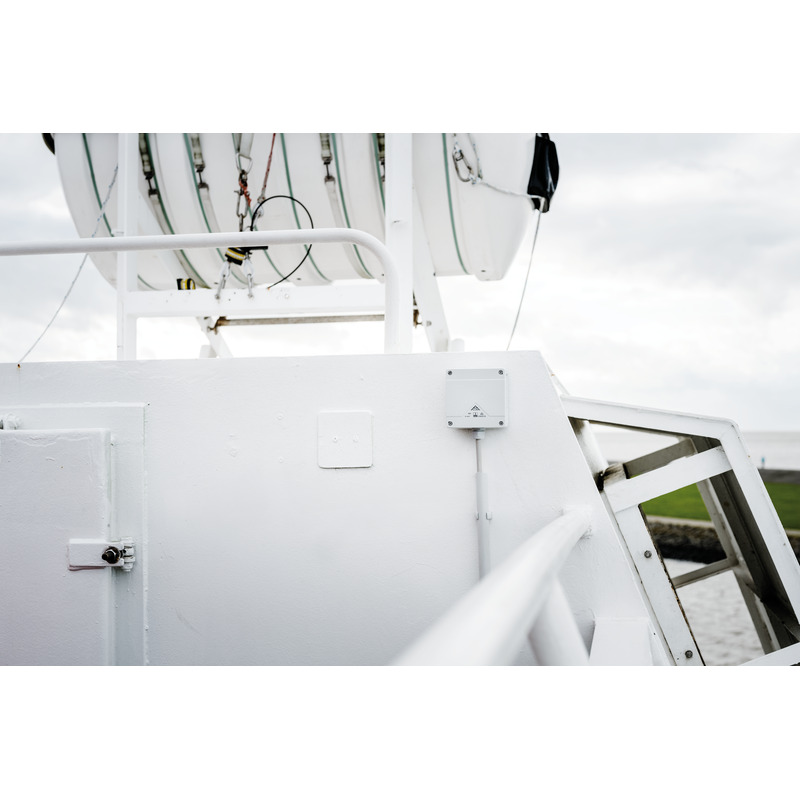

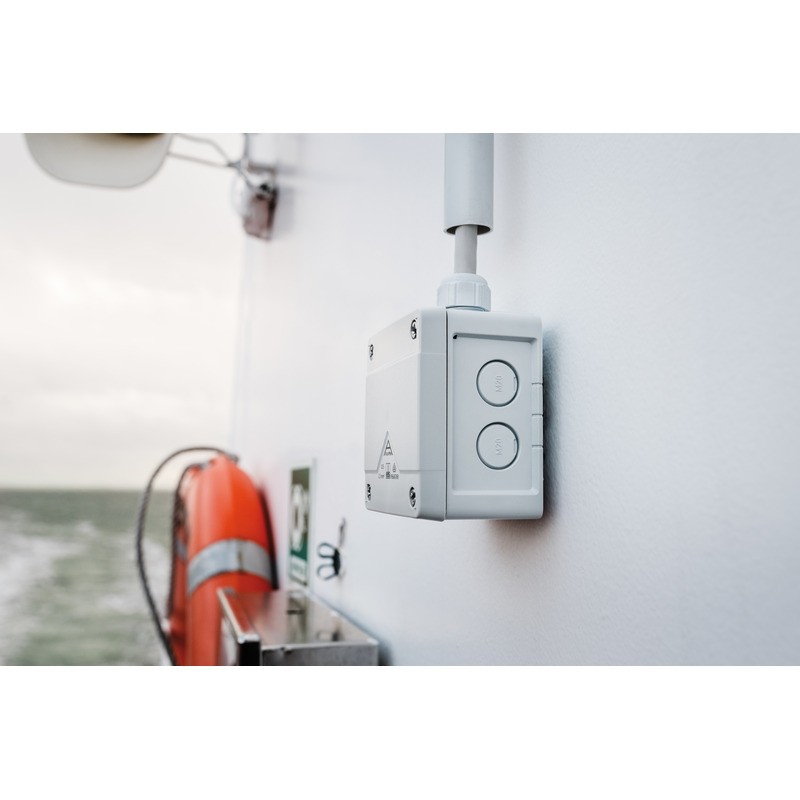

Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	dwg (5 MB)
Dimensjonell tegning	dxf (26 MB)
Dimensjonell tegning	pdf (5 MB)

Sertifikat

CE Erklæring DE/EN/FR	pdf (139 KB)
VDE Sertifikat DE/EN	pdf (496 KB)
CE Erklæring DE/EN/PL	pdf (141 KB)
UKCA Erklæring EN	pdf (166 KB)
DNV Sertifikat EN	pdf (198 KB)
DLG Opptak DE	pdf (1 MB)
