Forgreningsboks
Produktnummer: 40640001 | Dimensjoner: 127 x 127 x 75 mm
E-nummer: 1236763

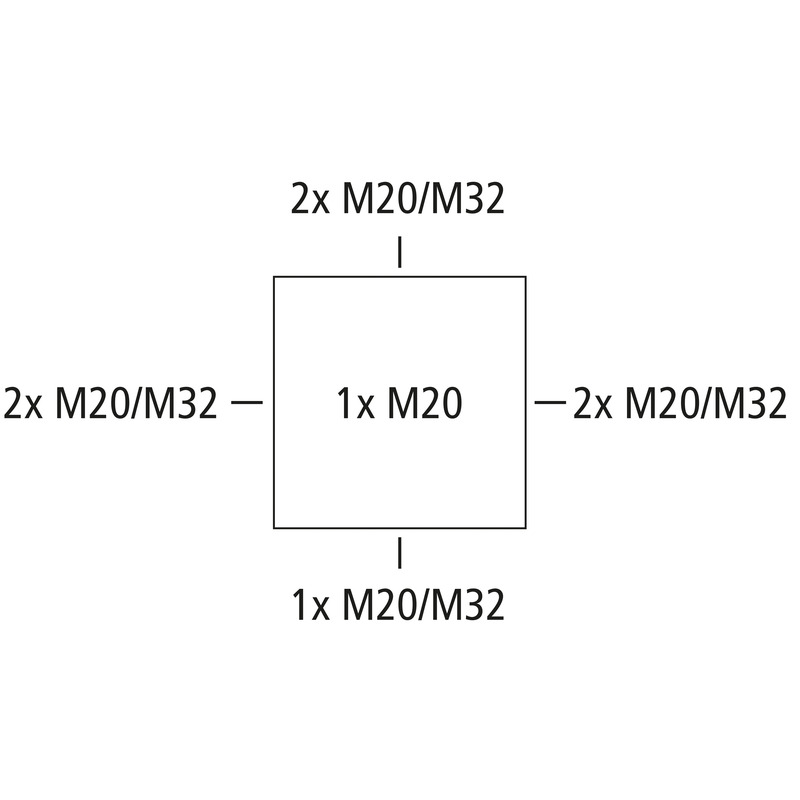

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 6 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M32, (1 bak, 7 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder
grå, Ui=1000 V AC, uten klemmer
Vedlagt tilbehør:
4 doble membrannipler IP66 M32 tetningsområde 13–21 mm, dekselholderavailable from May 1, 2024
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| maks. ledertverrsnitt | 6 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66/IP67/IP69 |
| Klemmetype | uten |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 127 mm |
|---|---|
| Lengde | 127 mm |
| Høyde | 75 mm |
| Innvendig lengde | 113 mm |
| Innvendig bredde | 113 mm |
| Innvendig høyde | 55 mm |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V0 |
| Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
| Industrikvalitet | ja |
| Slagfasthet | IK09 |
|---|---|
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.5 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | eksponerte utendørs områder |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål V2A |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|

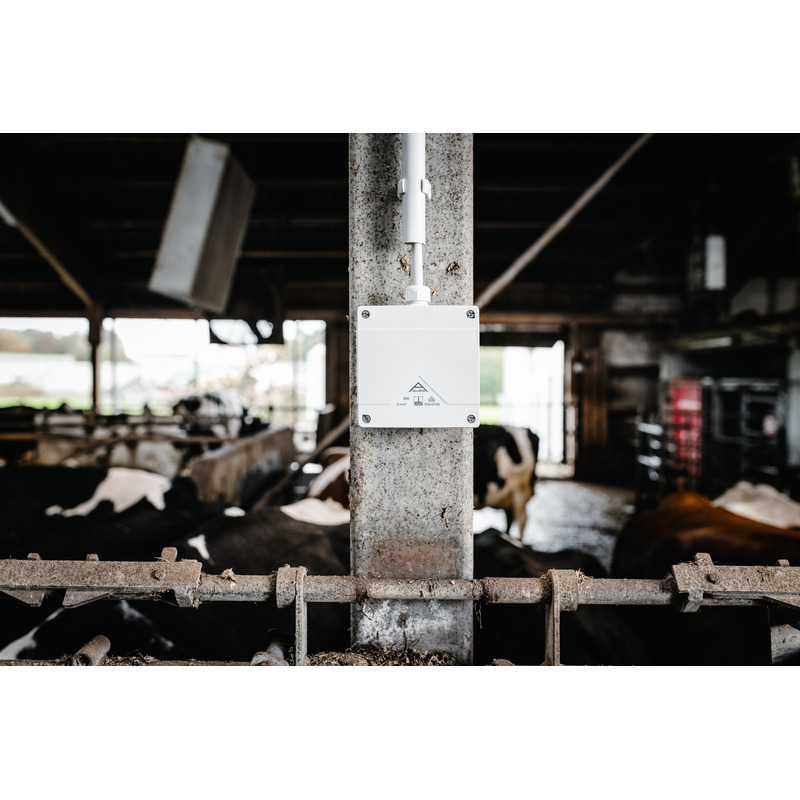

| Kontrolltegn | DLG (ammoniakkresistens) |

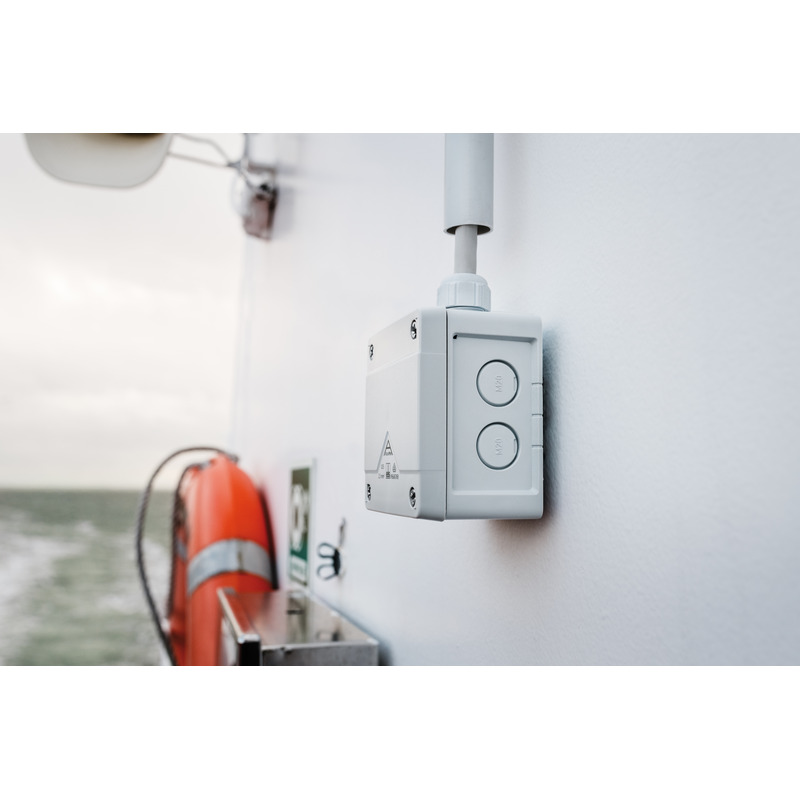

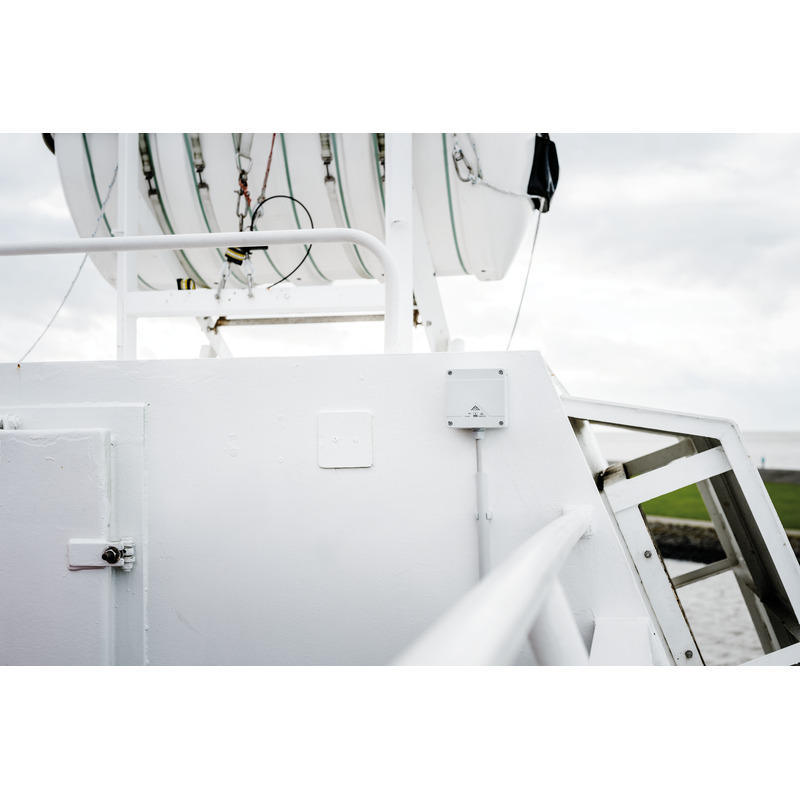

| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
Kabelskruforbindelse KVR M20-MGM
Pakknippel IP68 med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter
Pakknippel IP68 med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter
Kabelskruforbindelse KVR M32-MGM
Pakknippel IP68 med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Montasjeplate av melaminlaminert isolerende materiale, tykkelse på 2,5 mm, grå, inkl. festeskruer....
DIN-skinne iht. DIN EN 60715, 35 × 7,5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...
Klemmeholder Abox 060 KH 221 4²
Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...
Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...

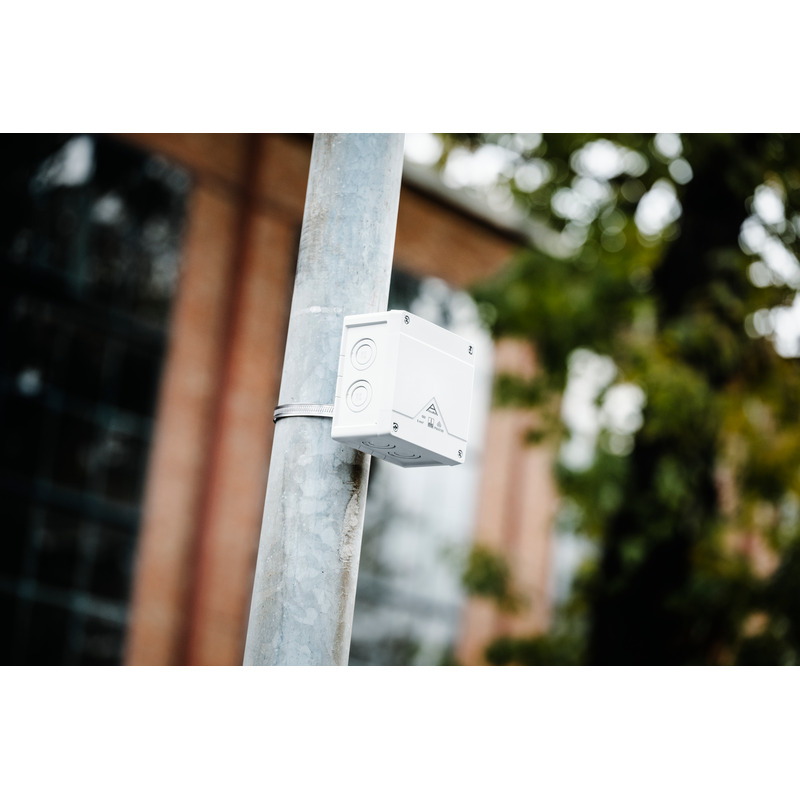

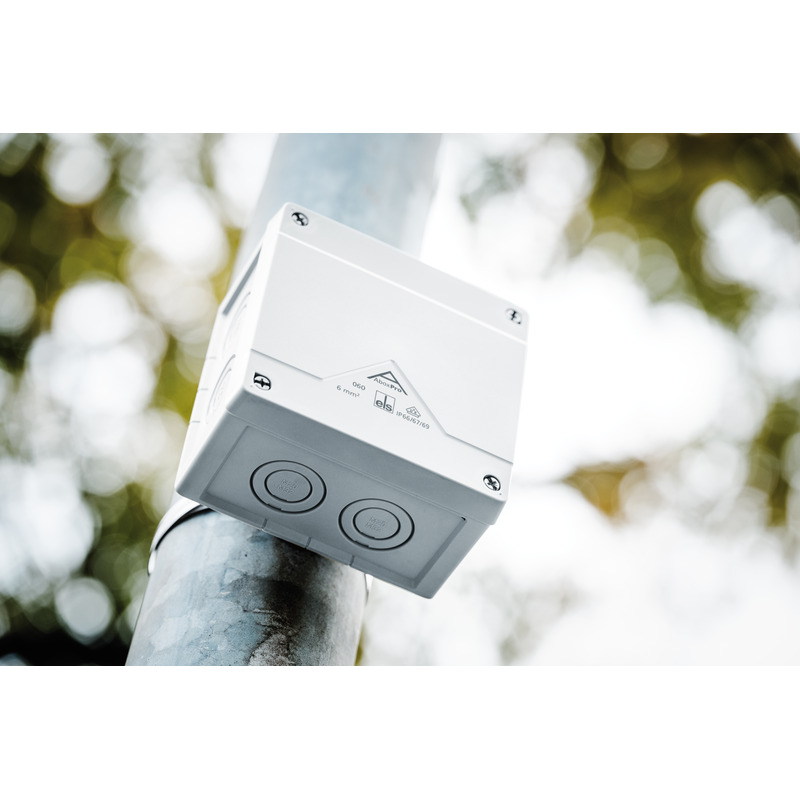

Mast-/rørfeste monteringssett MABF 100-1
Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...
| CAD-data | Last ned 3D-CAD-data |
|---|
