#40642101 | E-nummer: 1236733 | Dimensjoner: 127 x 127 x 75 mm

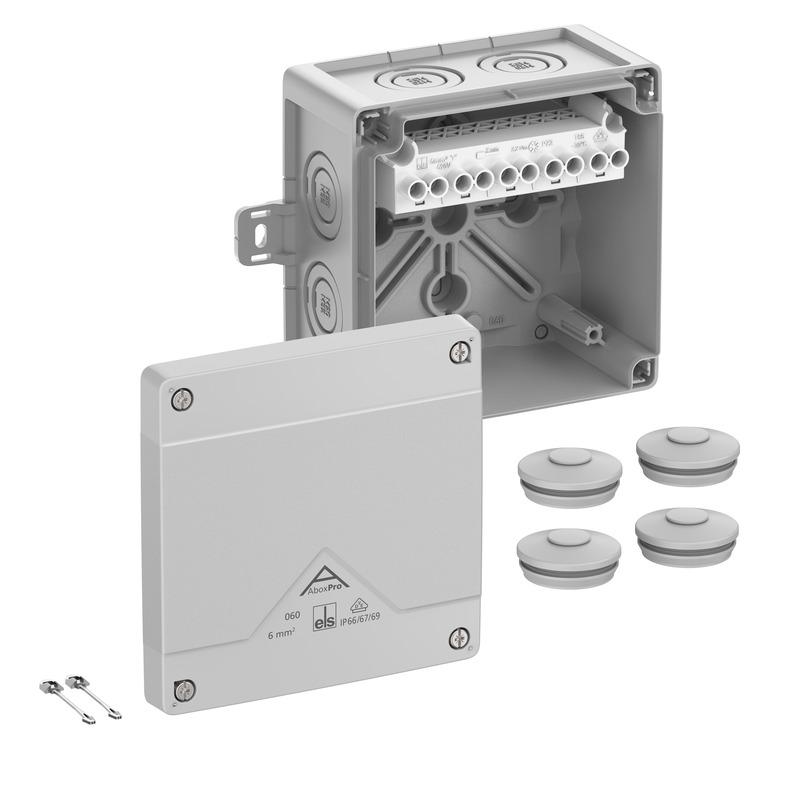

Forgreningsboks

Abox Pro 060 AB-6²

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 6 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og...

Les mer

Fargevarianter

Tilpass

Logg inn for å se pris

Husk produkt

Beskrivelse

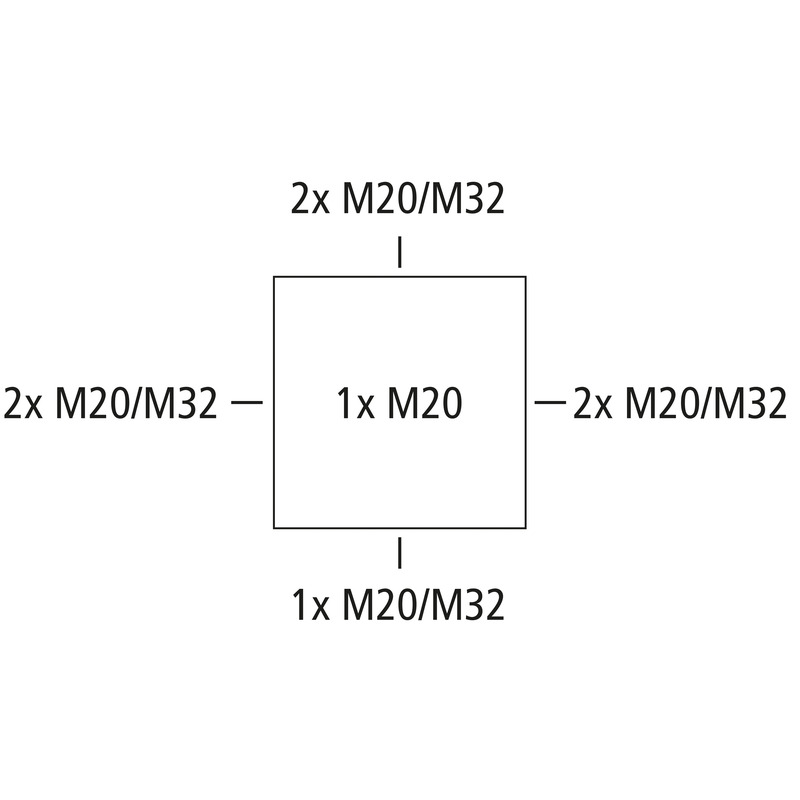

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 6 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M32, (1 bak, 7 Side), Utvendige festeører, for installasjoner i industrimiljø og ubeskyttede uteområder

grå, U_i=690 V AC, I_n=41 Ampere, med høytliggende skruklemme, 5-polet, maks. nominelt tverrsnitt iht. NEK EN 60998: 6 mm², tverrsnitt som kan klemmes per pinne: 4 × 1,5 mm², 4 × 2,5 mm², 4 × 4 mm², 4 × 6 mm², 2 x 10 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 doble membrannipler IP66 M32 tetningsområde 13–21 mm, dekselholder

Tekniske data

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	1,5 mm²
maks. ledertverrsnitt	6 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Nominell strøm	41 Ampere
Klemmetype	Skruklemme
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	127 mm
Lengde	127 mm
Høyde	75 mm
Innvendig lengde	113 mm
Innvendig bredde	113 mm
Innvendig høyde	55 mm
Vekt	0.3845 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet	960 °C (EN 60695-2-11)

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902664184
ETIM-klasse	EC002600
Tolltariffnummer	85369095
Minste bestillingsmengde	1

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål 1.4567 (V2A)

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Logistikkdata

Stykke

EAN / GTIN	4013902664184
Bredde	0.127 m
Vekt	0.3845 kg
Høyde	0.075 m
Mengde	1 St
Dybde	0.127 m

Nedlastinger

Planleggingsdata

Gjengi tekst

Tilbehør

KabelskruforbindelseKVR M20-MGM

Kabelskruforbindelse

KVR M20-MGM

Produktnummer 22742001

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M20-GDB/MGM

Kabelskruforbindelse

KVR M20-GDB/MGM

Produktnummer 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

KabelskruforbindelseKVR M32-MGM

Kabelskruforbindelse

KVR M32-MGM

Produktnummer 22743201

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

DobbelmembranstussDMS M20

Dobbelmembranstuss

DMS M20

Produktnummer 26042001

Tetningsområde 7 - 13 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

DobbelmembranstussDMS M32

Dobbelmembranstuss

DMS M32

Produktnummer 26043201

Tetningsområde 13 - 21 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...

MonteringsplateAbox MPI 060

Monteringsplate

Abox MPI 060

Produktnummer 89510601

for Abox / Abox Pro 060

Montasjeplate av melaminlaminert isolerende materiale, tykkelse på 2,5 mm, grå, inkl. festeskruer....

DIN-skinneAbox 060 NS35

DIN-skinne

Abox 060 NS35

Produktnummer 89530601

for Abox / Abox Pro 060

DIN-skinne iht. DIN EN 60715, 35 × 7,5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...

KlemmeholderAbox 060 KH 221 4²

Klemmeholder

Abox 060 KH 221 4²

Produktnummer 89600401

til fast montering i høyden av inntil 6 klemmer Wago 221-413 i...

Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...

TerminalblokkAbox 060 KLS-6²

Terminalblokk

Abox 060 KLS-6²

Produktnummer 89640601

Skruklemme til Abox/Abox Pro 060, 5-polet – 6 mm², I_n = 41 A, klembart...

Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...

Mast-/rørfeste monteringssettMABF 100-1

Mast-/rørfeste monteringssett

MABF 100-1

Produktnummer 89602001

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox...

Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...

KabelstøttefestingKTB 1-100 ny

Kabelstøttefesting

KTB 1-100

Produktnummer 89602901

Festeelement til montering av kapslinger på kabelbærersystemer med bredde på avlangt hull 7 mm og...

Sikring mot tap av lokkTG DVS-42

Sikring mot tap av lokk

TG DVS-42

Produktnummer 18200601

for TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Sikring mot tap av lokk som reserve, Sett = 10 stk.

Lignende produkter

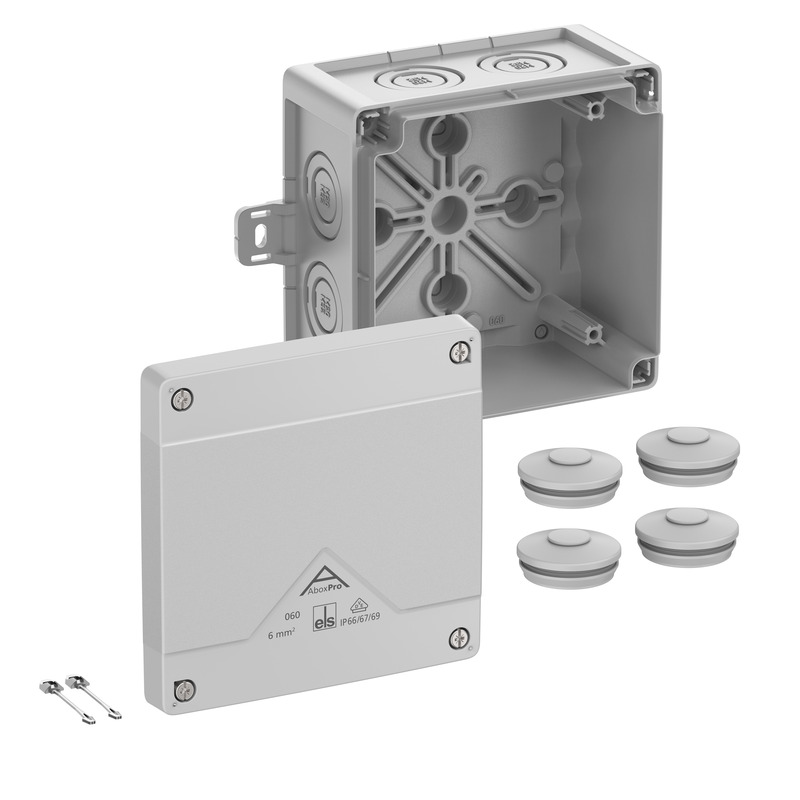

ForgreningsboksAbox Pro 060 AB-L
