Abox Pro SL-6²

Abox Pro SL-6²

Forgreningsboks

Abox Pro SL-6²

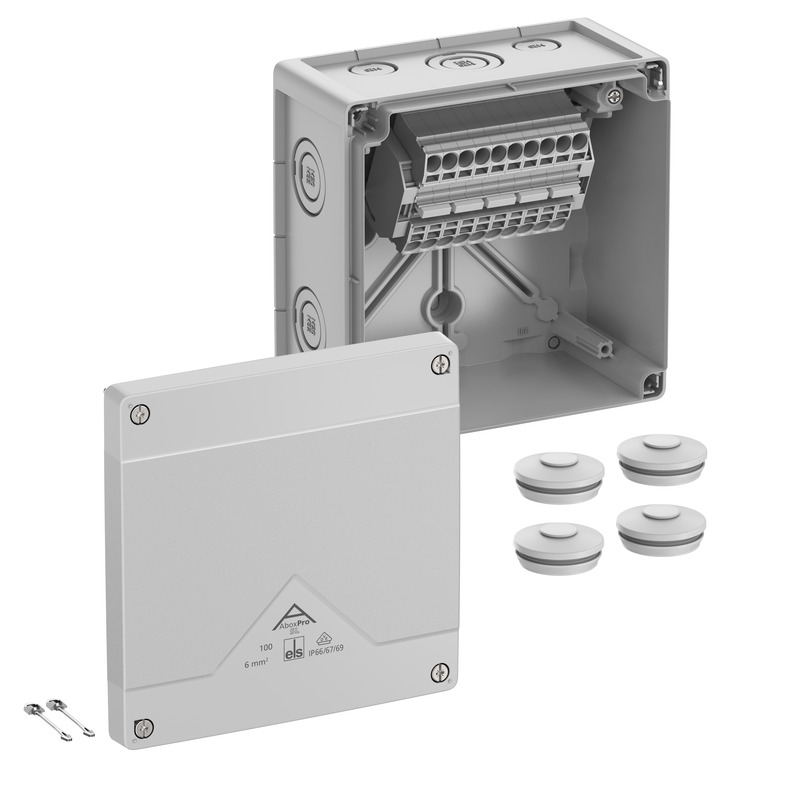

Produktnummer: 40644001 | Dimensjoner: 152 x 152 x 85 mm

E-nummer: 1236881

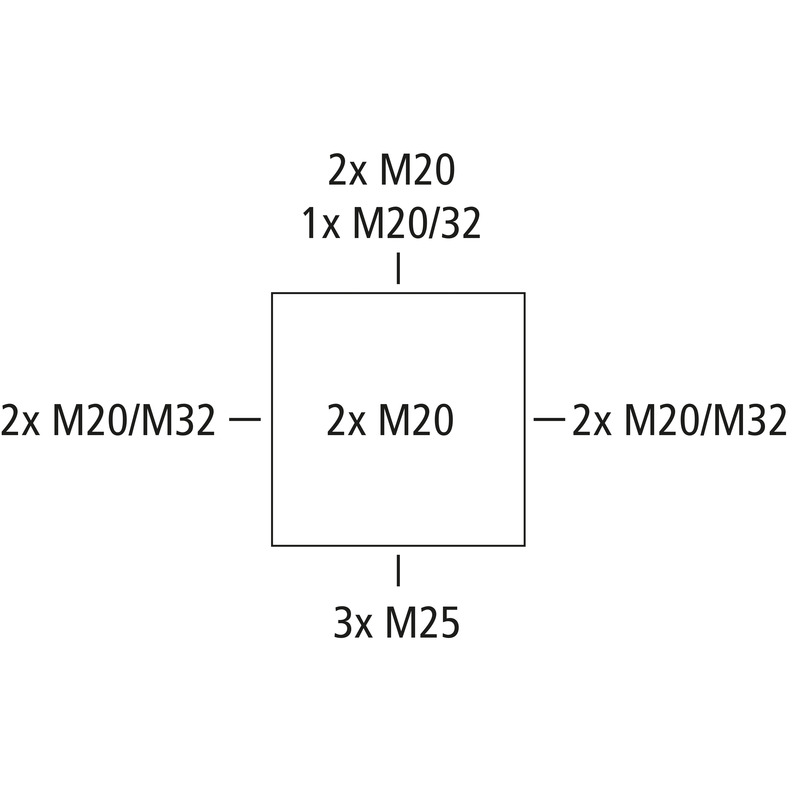

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 6 mm², U_i=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M25/M32, (2 bak, 10 Side), innvendige feste-punkt, med skrufrie terminaler for installasjoner i industrimiljø og ubeskyttede uteområder

grå, I_n=41 Ampere, med høytliggende, skruefri klemme Wago 2006-1201, 5-polet, maks. nominelt tverrsnitt iht. DIN EN 60998: 6 mm², klembart tverrsnitt per pol: 4 x 0,5 til 10 mm² stiv/fleksibel Cu

Vedlagt tilbehør:
4 doble membrannipler IP66 M32 tetningsområde 13–21 mm, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	0,5 mm²
maks. ledertverrsnitt	6 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Nominell strøm	41 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	152 mm
Lengde	152 mm
Høyde	85 mm
Innvendig lengde	137 mm
Innvendig bredde	137 mm
Innvendig høyde	65 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C
Industrikvalitet	ja

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning FR/ES	pdf (5 MB)
Monteringsanvisning DE/EN	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (6 MB)
Dimensjonell tegning	dwg (8 MB)
Dimensjonell tegning	dxf (36 MB)

Sertifikat

CE Erklæring DE/EN/FR	pdf (139 KB)
CE Erklæring DE/EN/PL	pdf (141 KB)
DLG Opptak DE	pdf (1 MB)
VDE Sertifikat DE/EN	pdf (496 KB)
DNV Sertifikat EN	pdf (198 KB)
UKCA Erklæring EN	pdf (166 KB)
