Forgreningsboks

Abox Pro 160-16²

Produktnummer: 41642001 | Dimensjoner: 182 x 182 x 90 mm

E-nummer: 1236715

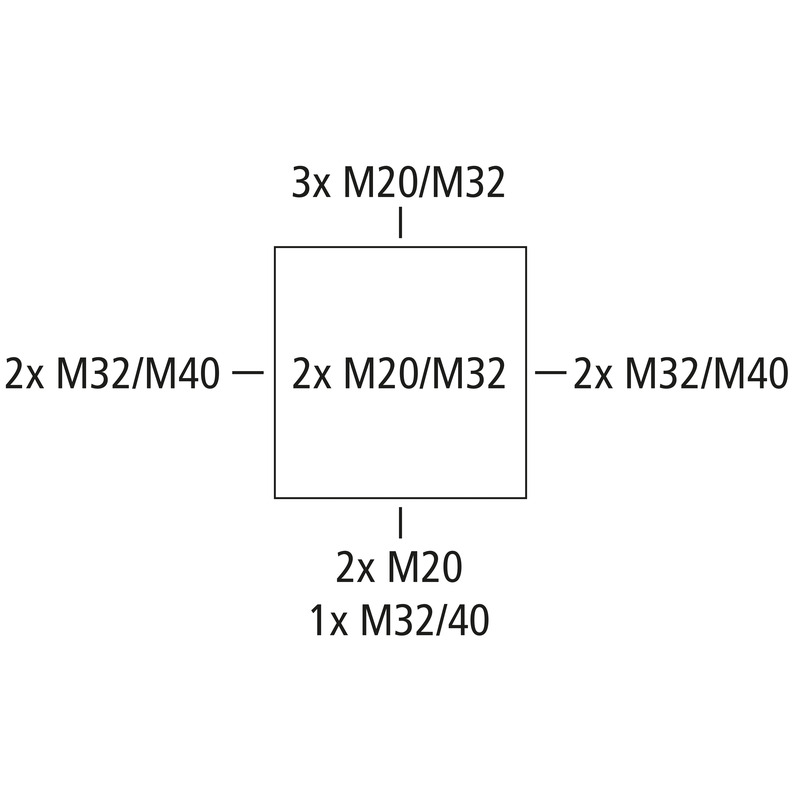

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 16 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M32/M40, (2 bak, 10 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

grå, U_i=690 V AC, I_n=76 Ampere, med høytliggende skruklemme, 5-polet – 16 mm², tverrsnitt som kan klemmes per pinne: 12 × 4 mm², 8 × 6 mm², 4 × 10 mm², 4 × 16 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 doble membrannipler IP66 M40 tetningsområde 17–28 mm, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	4 mm²
maks. ledertverrsnitt	16 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
Nominell strøm	76 Ampere
Klemmetype	Skruklemme
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	182 mm
Lengde	182 mm
Høyde	90 mm
Innvendig lengde	167 mm
Innvendig bredde	167 mm
Innvendig høyde	69 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C
Industrikvalitet	ja

mekaniske egenskaper

Slagfasthet	IK09
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning FR/ES	pdf (5 MB)
Monteringsanvisning DE/EN	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	dwg (5 MB)
Dimensjonell tegning	dxf (23 MB)
Dimensjonell tegning	pdf (4 MB)

Sertifikat

DNV Sertifikat EN	pdf (198 KB)
UKCA Erklæring EN	pdf (166 KB)
CE Erklæring DE/EN/FR	pdf (139 KB)
DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (496 KB)

Tilbehør

Kabelskruforbindelse KVR M20-MGM

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001
E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel IP68 med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter
