Abox Pro 250-25²/sw Abox Pro 250-25²/sw Abox Pro 250-25²/sw Abox Pro 250-25²/sw Abox Pro 250-25²/sw

Forgreningsboks

Abox Pro 250-25²/sw

Produktnummer: 42502001 | Dimensjoner: 252 x 202 x 120 mm

E-nummer: 1236726

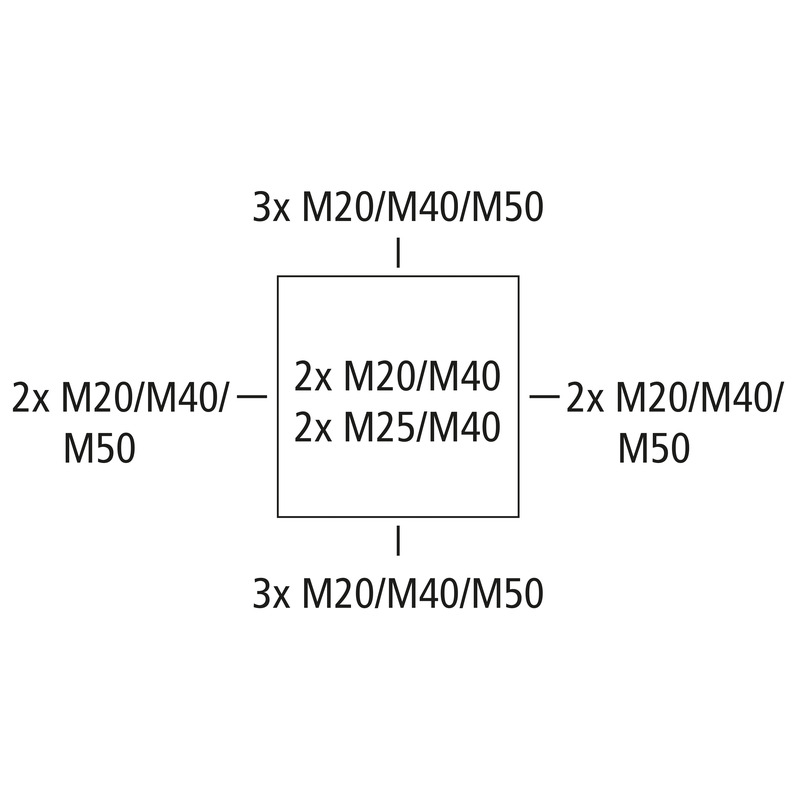

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 25 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M25/M40/M50, (4 bak, 10 Side), innvendige feste-punkt, for installasjoner i industrimiljø og ubeskyttede uteområder

svart, Ui=690 V AC, In=101 Ampere, med høytliggende skruklemme, 5-polet – 25 mm², tverrsnitt som kan klemmes per pinne: 12 × 10 mm², 8 × 16 mm², 4 × 25 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 doble membrannipler IP66 M40 tetningsområde 17–28 mm, dekselholderavailable from May 1, 2024

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 690 V
min. ledertverrsnitt 10 mm²
maks. ledertverrsnitt 25 mm²
Beskyttelsesklasse II
Beskyttelsesart IP66/IP67/IP69
Nominell strøm 101 Ampere
Klemmetype Skruklemme
Poltall 5

Farger

Farge underdel svart
Farge overdel svart

Dimensjoner

Bredde 252 mm
Lengde 202 mm
Høyde 120 mm
Innvendig lengde 186 mm
Innvendig bredde 236 mm
Innvendig høyde 99 mm

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V0
Glødetrådtestet i henhold til EN 60695-2-11 960 °C
Industrikvalitet ja

mekaniske egenskaper

Slagfasthet IK09
kan plomberes ja
Dreiemoment for dekselskruen 1.5 Nm
Monteringstype Vegg-/takmontering
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -35 °C
Omgivelsestemparatur maks. 80 °C
Omgivelsestemparatur 24h 60 °C
Monteringssted eksponerte utendørs områder

Sales Information

EAN 4013902663545
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polykarbonat, glassfiberforsterket
Materiale overdel Polykarbonat
Materiale tetning Termoplastisk elastomer
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn DLG (ammoniakkresistens)
Kontrolltegn DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN pdf (5 MB)
Monteringsanvisning FR/ES pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning pdf (6 MB)
Dimensjonell tegning dxf (36 MB)
Dimensjonell tegning dwg (7 MB)

Sertifikat

VDE Sertifikat DE/EN pdf (496 KB)
CE Erklæring DE/EN/FR pdf (139 KB)
UKCA Erklæring EN pdf (166 KB)
DNV Sertifikat EN pdf (198 KB)
CE Erklæring DE/EN/PL pdf (141 KB)
DLG Opptak DE pdf (1 MB)
