#49048601 | E-nummer: 1226139 | Dimensjoner: 440 x 320 x 179 mm
Forgreningsboks

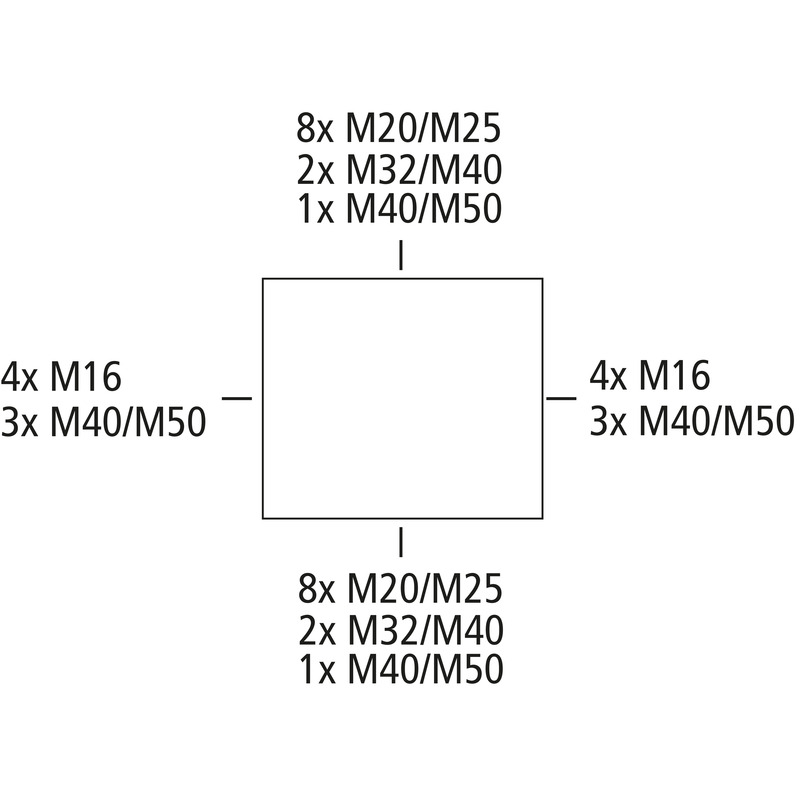

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 150 mm², Ui=690 V AC, Push-out membran, M16/M20/M25/M32/M40/M50, (24 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder
grå, med spesialskrueklemme for lederinnføring på toppen, 5-polet - 150² (16 til 150 mm², CU/AL)
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 150 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP65 |
| Poltall | 5 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 440 mm |
|---|---|
| Lengde | 320 mm |
| Høyde | 179 mm |
| Vekt | 7.55 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK08 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.7 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902641963 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85369095 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat, glassfiberforsterket |
| Materiale tetning | Polyuretan |
| Materiale dekselskrue | Polyamid, glassfiberforsterket |
| EAN / GTIN | 4013902641963 |
|---|---|
| Bredde | 0.455 m |
| Vekt | 7.94 kg |
| Høyde | 0.27 m |
| Mengde | 1 St |
| Dybde | 0.335 m |
| EAN / GTIN | 4013902641970 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 339.62 kg |
| Høyde | 1.74 m |
| Mengde | 40 St |
| Dybde | 1.2 m |
