#49059401 | E-nummer: 1239136 | Dimensjoner: 640 x 320 x 179 mm
Forgreningsboks

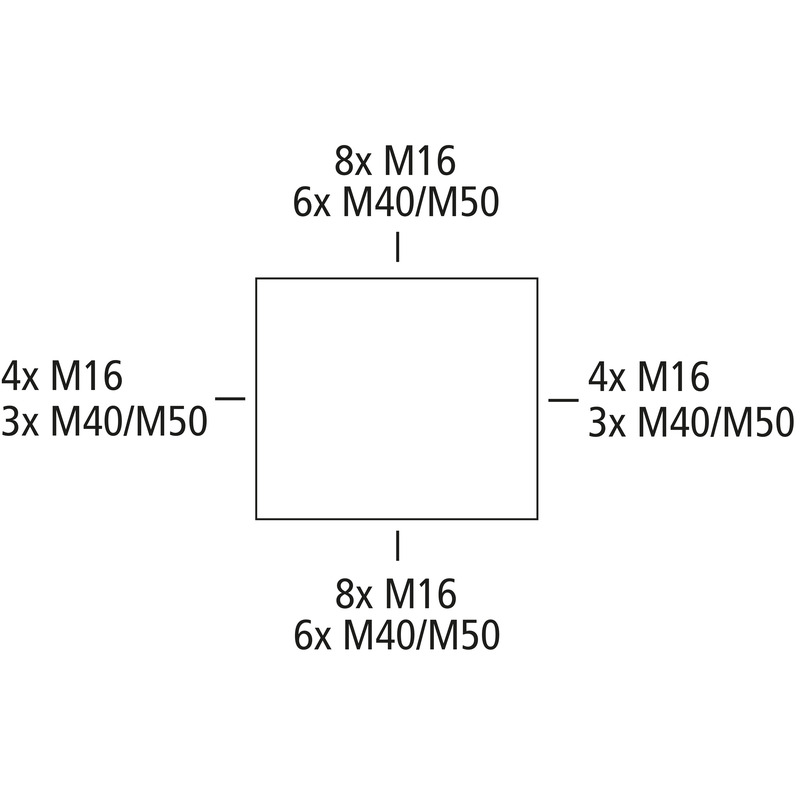

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 240 mm², Ui=690 V AC, Push-out membran, M16/M40/M50, (30 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder
grå, med rekkeklemme, 4-polet - 240² (70 til 240 mm²)
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 240 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP65 |
| Poltall | 4 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 640 mm |
|---|---|
| Lengde | 320 mm |
| Høyde | 179 mm |
| Vekt | 6.96 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK08 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.7 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902361939 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85369095 |
| Minste bestillingsmengde | 1 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat, glassfiberforsterket |
| Materiale tetning | Polyuretan |
| Materiale dekselskrue | Polyamid, glassfiberforsterket |
| EAN / GTIN | 4013902361939 |
|---|---|
| Bredde | 0.655 m |
| Vekt | 7.46 kg |
| Høyde | 0.27 m |
| Mengde | 1 St |
| Dybde | 0.335 m |
| EAN / GTIN | 4013902311989 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 197.04 kg |
| Høyde | 1.74 m |
| Mengde | 24 St |
| Dybde | 1.2 m |
Gjengi tekst
(49059401.TXT 707 B)
Logg inn for å laste ned anbudstekster.
CAD-data
(Last ned 3D-CAD-Data)
Logg inn for å laste ned anbudstekster.
Tilkoblingsklemme
URS RK1-240mm²
Produktnummer 67074001
Ombyggingssett på 5 poler 1-polet
Tilkoblingsklemme, 1-polet, kan seriekobles, for en- eller flerleder og for lamellert flatkobber
Kabelinnføring
GKE 32
Produktnummer 07303201
Boksside 320 mm, for 2 x 75 mm Ø-ledninger
Kabelinnføring for ledninger til Ø 75 mm, 2 x flenskobling (GFV)
Tom kapsling
GTi 1-g
Produktnummer 01040101
med grått lokk
Tom kapsling, 3 x bokskobling (GGV)
Strekkavlastning
GZE 3
Produktnummer 07300301
Boksside 320 mm, for 1 x 75 mm ledning
Kabelstrekkavlastning for kabelinnføringer GKE 32 og GKE 43, for ledninger opp til Ø 75 mm
Flenstrinn
GFG 3
Produktnummer 07280301
Boksside 320 mm, med tetning
Flenstrinn for erstatning av utsagde trinn
Utvendig festelask
GAB-ES
Produktnummer 07030001
V2A, sett = 4 stk.
Utvendig festelask for montering av enkeltbokser eller mindre anlegg på jevne veggflater, kan festes...
Kabelskruforbindelse
KVR M25-MGM
Produktnummer 22742501
Tetningsområde 9 - 16 mm, Gjengelengde 11 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M32-MGM
Produktnummer 22743201
Tetningsområde 11 - 21 mm, Gjengelengde 11 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M40-MGM
Produktnummer 22744001
Tetningsområde 16 - 28 mm, Gjengelengde 11 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M50-MGM
Produktnummer 22745001
Tetningsområde 21 - 34,5 mm, Gjengelengde 13 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Forgreningsboks
Abox-i 2400 DK-240²/5
Produktnummer 49059101
grå, med rekkeklemme, 5-polet - 240² (70 til 240 mm²)
Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 240 mm², Ui=690 V AC, Push-out...
