#32690001 | E-nummer: 1243054 | Dimensjoner: 113 x 113 x 58 mm

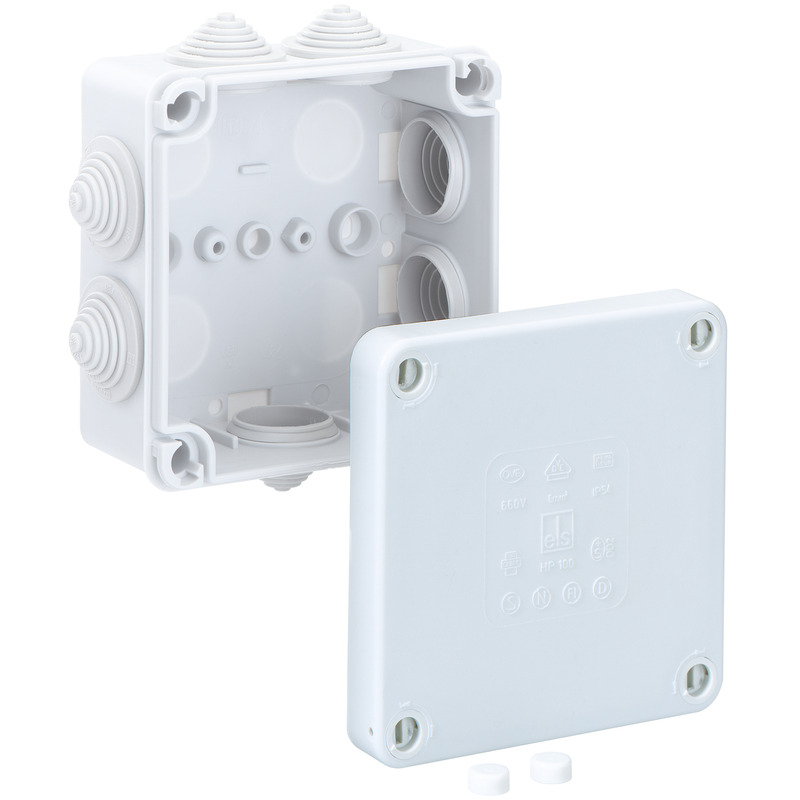

Forgreningsboks

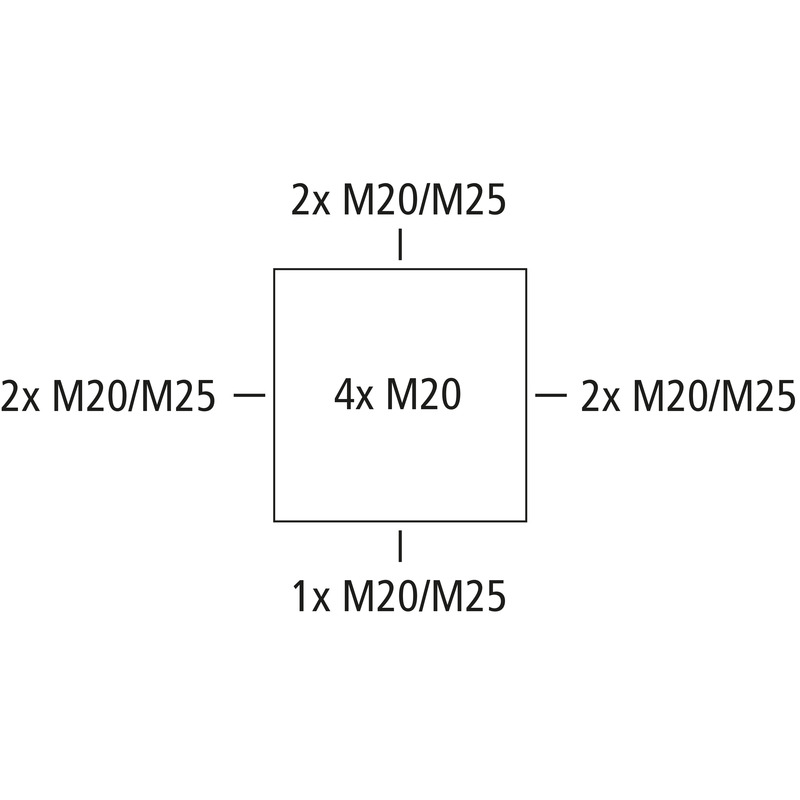

Forgreningsboks, med beskyttelsesklasse IP55, Nominelt tverrsnitt 6 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Trappet nippel, M20/M25, Tetningsområde 5 - 21 mm, (4 bak, 7 Side), innvendige feste-punkt, for standard innendørs installasjoner
grå, uten klemmer
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 6 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP55 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 113 mm |
|---|---|
| Lengde | 113 mm |
| Høyde | 58 mm |
| Innvendig lengde | 103.5 mm |
| Innvendig bredde | 103.5 mm |
| Innvendig høyde | 52 mm |
| Vekt | 0.135 kg |
| UV-bestandig | nei |
|---|---|
| halogenfri | nei |
| Glødetrådtestet | 650 °C (EN 60695-2-11) |
| for tetningsområde min | 5 mm |
|---|---|
| for tetningsområde maks | 21 mm |
| Monteringstype | Vegg-/takmontering |
| Slagfasthet | IK07 |
| kan plomberes | nei |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 40 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Innendørs område |
| EAN | 4013902020195 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 20 |
| Materiale underdel | Polypropylen |
|---|---|
| Materiale overdel | Polypropylen |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339525 |
|---|---|
| Bredde | 0.437 m |
| Vekt | 3.085 kg |
| Høyde | 0.212 m |
| Mengde | 20 St |
| Dybde | 0.317 m |
| EAN / GTIN | 4013902339532 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 166.08 kg |
| Høyde | 1.85 m |
| Mengde | 960 St |
| Dybde | 1.2 m |
| EAN / GTIN | 4013902020195 |
|---|---|
| Bredde | 0.113 m |
| Vekt | 0.135 kg |
| Høyde | 0.058 m |
| Mengde | 1 St |
| Dybde | 0.113 m |
Gjengi tekst
(32690001.TXT 746 B)
Logg inn for å laste ned anbudstekster.
CAD-data
(Last ned 3D-CAD-Data)
Logg inn for å laste ned anbudstekster.
Nivåplugg
SNI M20
Produktnummer 21642001
Tetningsområde 5 - 16 mm
Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...
Nivåplugg
SNI M25
Produktnummer 21642501
Tetningsområde 5 - 21 mm
Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...
Kabelskruforbindelse
KVR M20-MGM
Produktnummer 22742001
Tetningsområde 6 - 12 mm, Gjengelengde 9 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M20-GDB/MGM
Produktnummer 22742101
Tetningsområde 7 - 14 mm, Gjengelengde 9 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Kabelskruforbindelse
KVR M25-MGM
Produktnummer 22742501
Tetningsområde 9 - 16 mm, Gjengelengde 11 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Dobbelmembranstuss
DMS M20/w
Produktnummer 26012001
Tetningsområde 7 - 13 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Dobbelmembranstuss
DMS M25/w
Produktnummer 26012501
Tetningsområde 9 - 17 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Dobbelmembranstuss
DMS M20
Produktnummer 26042001
Tetningsområde 7 - 13 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembranstuss
DMS M25
Produktnummer 26042501
Tetningsområde 9 - 17 mm
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Luftestuss
BST M20/sw
Produktnummer 26202001
svart
ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...
Luftestuss
BST M20
Produktnummer 26242001
hvit
ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...

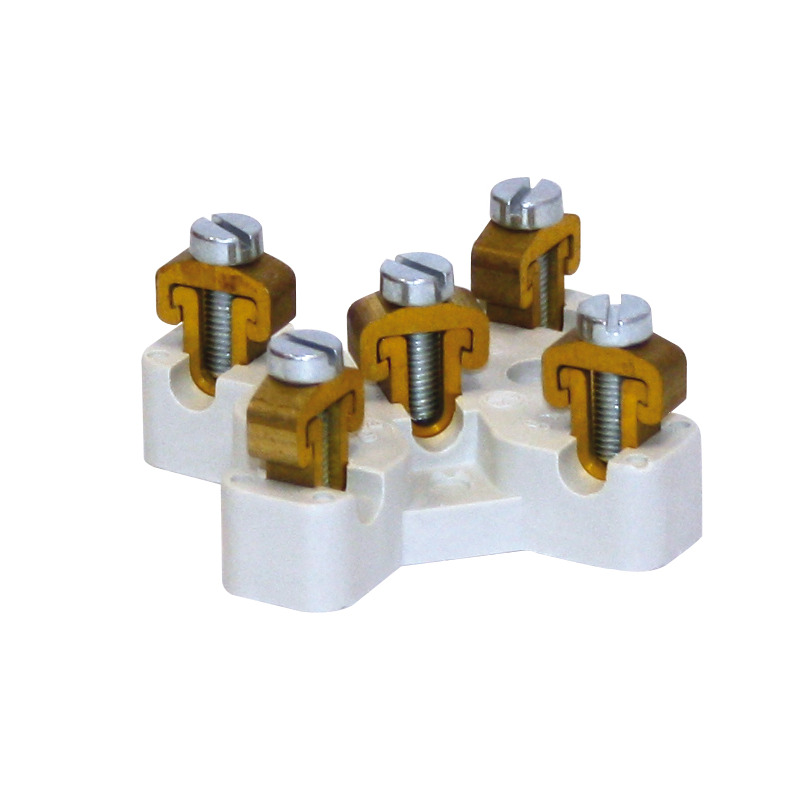

Terminalblokk
