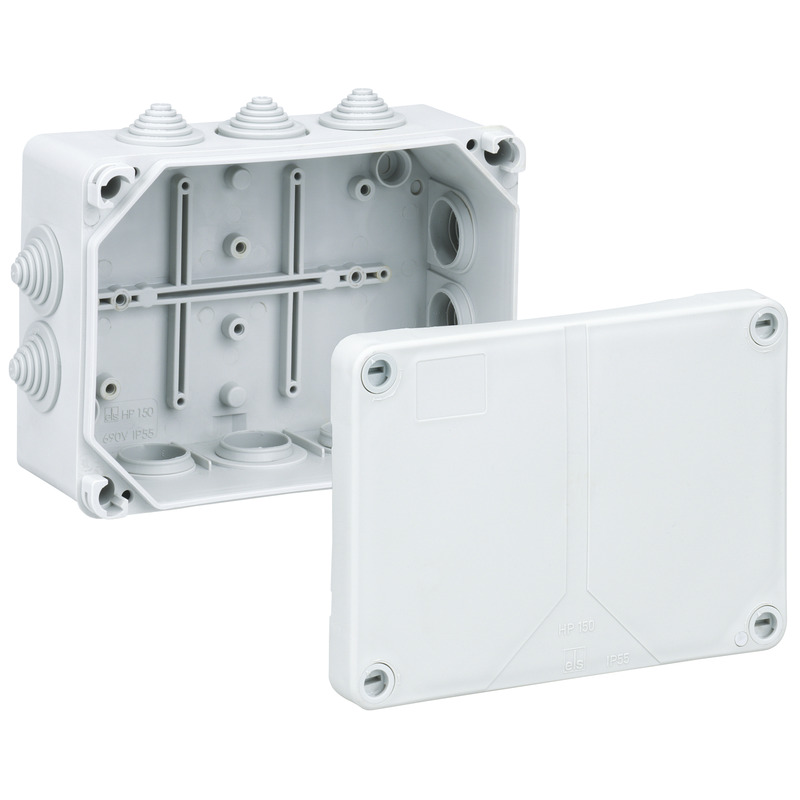

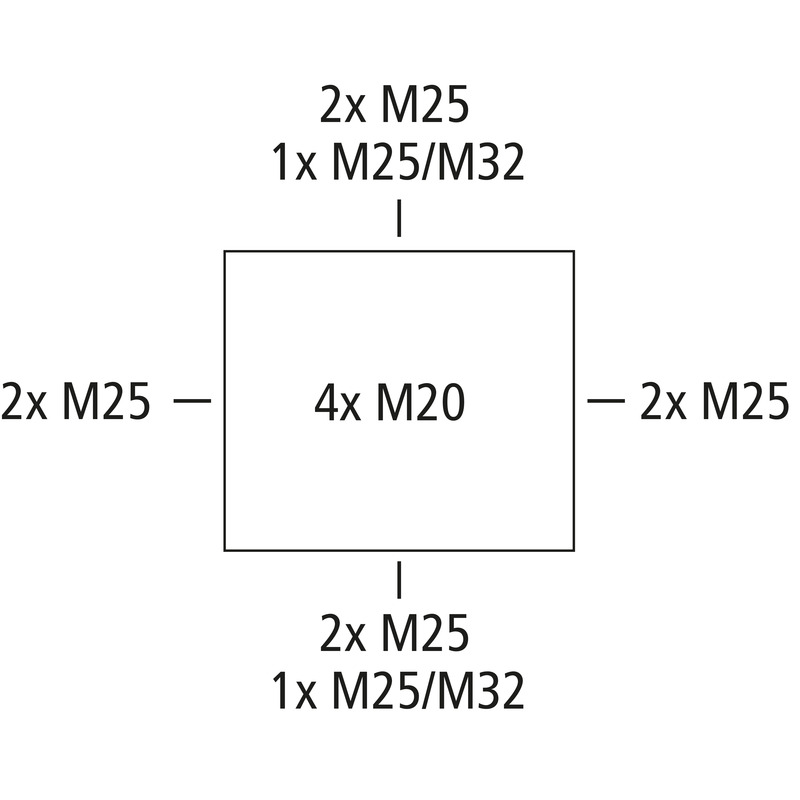

Forgreningsboks, med beskyttelsesklasse IP55, Nominelt tverrsnitt 10 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Trappet nippel, M20/M25/M32, Tetningsområde 5 - 21 mm, (4 bak, 10 Side), innvendige feste-punkt, for standard innendørs installasjoner
grå, uten klemmer
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 10 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP55 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 164 mm |
|---|---|
| Lengde | 119 mm |
| Høyde | 77 mm |
| Innvendig lengde | 110 mm |
| Innvendig bredde | 155 mm |
| Innvendig høyde | 70 mm |
| Vekt | 0.25 kg |
| UV-bestandig | nei |
|---|---|
| halogenfri | nei |
| Glødetrådtestet | 650 °C (EN 60695-2-11) |
| for tetningsområde min | 5 mm |
|---|---|
| for tetningsområde maks | 21 mm |
| Monteringstype | Vegg-/takmontering |
| Slagfasthet | IK07 |
| kan plomberes | nei |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 40 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Innendørs område |
| EAN | 4013902940066 |
|---|---|
| ETIM-klasse | EC002600 |
| Tolltariffnummer | 85389099 |
| Minste bestillingsmengde | 12 |
| Materiale underdel | Polypropylen |
|---|---|
| Materiale overdel | Polypropylen |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339549 |
|---|---|
| Bredde | 0.437 m |
| Vekt | 3 kg |
| Høyde | 0.212 m |
| Mengde | 12 St |
| Dybde | 0.317 m |
| EAN / GTIN | 4013902339556 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 147.34 kg |
| Høyde | 1.85 m |
| Mengde | 576 St |
| Dybde | 1.2 m |
| EAN / GTIN | 4013902940066 |
|---|---|
| Bredde | 0.164 m |
| Vekt | 0.25 kg |
| Høyde | 0.077 m |
| Mengde | 1 St |
| Dybde | 0.119 m |
Gjengi tekst
(32695001.TXT 753 B)
Logg inn for å laste ned anbudstekster.
CAD-data
(Last ned 3D-CAD-Data)
Logg inn for å laste ned anbudstekster.
DIN-skinne
NS 35-106
Produktnummer 19810601
for TK 1309, TK 1313 og Abox/Abox-i 100, lengde 106 mm
DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm, inkl. festeskruer
DIN-skinne
NS 35-144
Produktnummer 19814401
TK PS/PC 1809/1811/1813/1818/2518
DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm, inkl. festeskruer

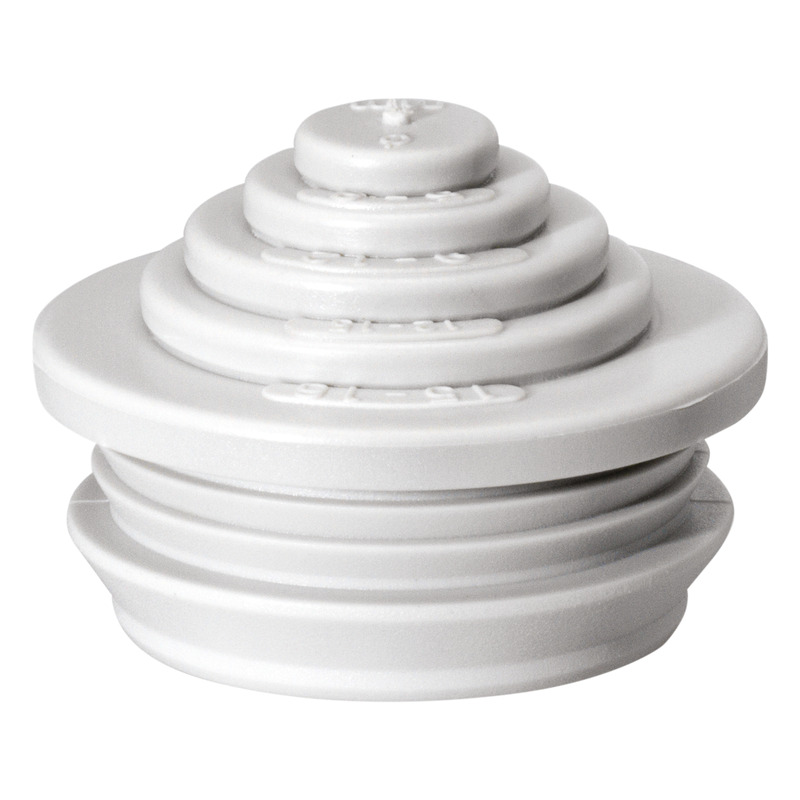

Nivåplugg
SNI M25
Produktnummer 21642501
Tetningsområde 5 - 21 mm
Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...
Kabelskruforbindelse
KVR M25-MGM
Produktnummer 22742501
Tetningsområde 9 - 16 mm, Gjengelengde 11 mm
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

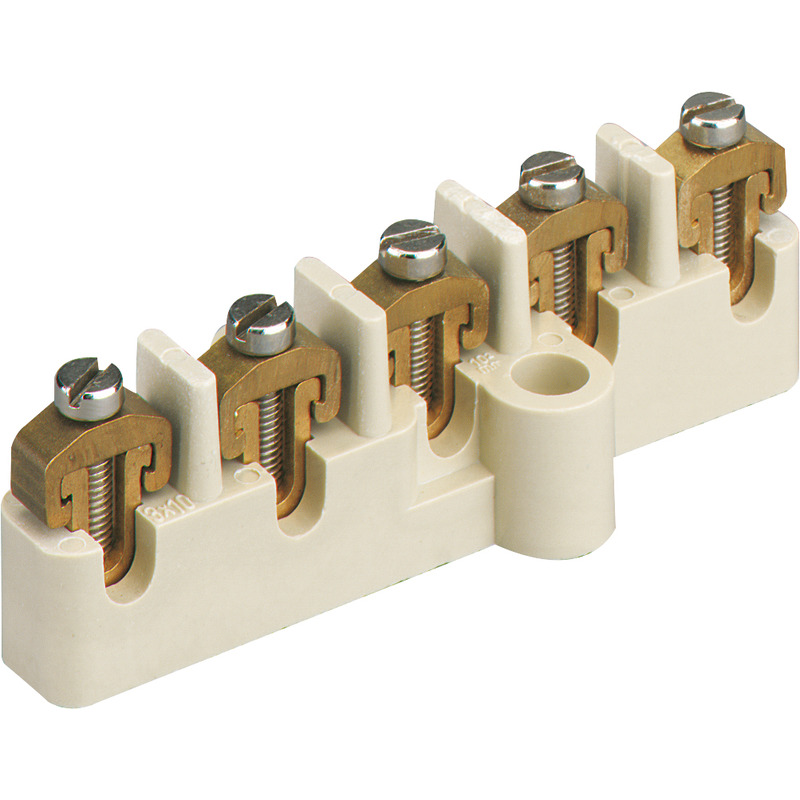

Terminalblokk
