Koblingsskinner, som ekstra klemmer eller som reservedel for montering i AK 24 og AK 36 (fra 10/2025)

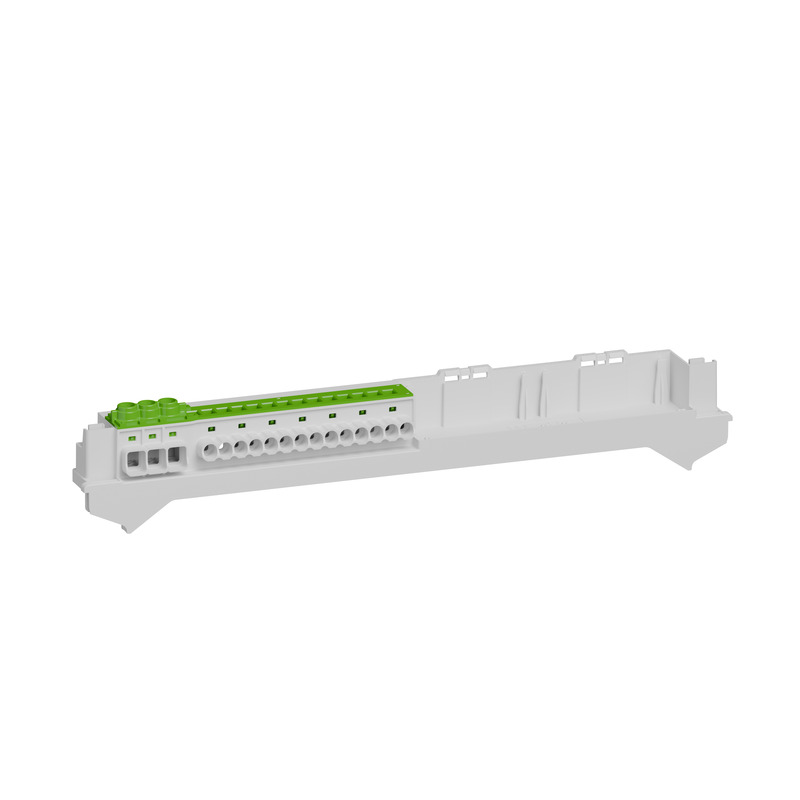

Basebærer med PE-klemmeskinne med 3 skrubare klemmer på 2,5–16 mm² og 14 skruløse klemmer på 0,75–4 mm², egnet til montering av 2 N-moduler
| Nominell driftsspenning AC | 690 V |
|---|---|
| Poltall | 1 |
| støtsikker | Ja |
| Tilkobling 1: Tilkoblingstype | Skruer |
| Tilkobling 1: Avisoleringslengde | 13 mm |
| Tilkobling 1: Klemmepunkt per pol | 3 |
| Tilkobling 1: Tilpasset Cu kabel | 1 |
| Tilkobling 1: Tilpasset Al kabel | 0 |
| Tilkobling 1: Koblebart ledertverrsnitt, fintråd uten hylse (min) | 2.5 mm² |
| Tilkobling 1: Koblebart ledertverrsnitt, fintråd uten hylse (maks) | 16 mm² |
| Tilkobling 1: Koblebart ledertverrsnitt, fintråd med hylse (min) | 2.5 mm² |
| Tilkobling 1: Koblebart ledertverrsnitt, fintråd med hylse (maks) | 16 mm² |
| Tilkobling 1: minimum ledertverrsnitt enkjerne | 2.5 mm² |
| Tilkobling 1: Maks ledertverrsnitt enkjerne | 16 mm² |
| Tilkobling 1: minimum ledertverrsnitt strandet | 2.5 mm² |
| Tilkobling 1: Maks ledertverrsnitt strandet | 16 mm² |
| Tilkobling 2: tilkoblingstype | Skrueløs |
| Tilkobling 2: Avisoleringslengde | 12 mm |
| Tilkobling 2: Terminalpunkter per pol | 14 |
| Tilkobling 2: Egnet for Cu-ledere | 1 |
| Tilkobling 2: Egnet for Al-ledere | 0 |
| Tilkobling 2: Koblebart ledertverrsnitt, fintråd uten hylse (min) | 0.75 mm² |
| Tilkobling 2: Koblebart ledertverrsnitt, fintråd uten hylse (maks) | 4 mm² |
| Tilkobling 2: Koblebart ledertverrsnitt, fintråd med hylse (min) | 0.75 mm² |
| Tilkobling 2: Koblebart ledertverrsnitt, fintråd med hylse (maks) | 4 mm² |
| Tilkobling 2: Koblebart ledertverrsnitt, enkeltleder (min) | 0.75 mm² |
| Tilkobling 2: Koblebart ledertverrsnitt, enkeltleder (max) | 4 mm² |
| Tilkobling 2: Koblingsbart ledertverrsnitt, flertrådet (min) | 0.75 mm² |
| Tilkobling 2: Koblingsbart ledertverrsnitt, flertrådet (max) | 4 mm² |
| Bredde | 29 mm |
|---|---|
| Lengde | 273 mm |
| Høyde | 49 mm |
| Vekt | 0.1077 kg |
| halogenfri | ja |
|---|---|
| Brennbarhetsklasse i henhold til UL94 | V2 |
| Glødetrådtestet | 960 °C (EN 60695-2-11) |
| Tilkobling 1: Tiltrekkingsmoment | 2 Nm |
|---|
| EAN | 4013902705047 |
|---|---|
| ETIM-klasse | EC001284 |
| Tolltariffnummer | 85369010 |
| Minste bestillingsmengde | 1 |
| Materiale til isolerende element | Termoplast |
|---|
| EAN / GTIN | 4013902705054 |
|---|---|
| Bredde | 0.444 m |
| Vekt | 2.26 kg |
| Høyde | 0.19 m |
| Mengde | 20 St |
| Dybde | 0.329 m |
| EAN / GTIN | 4013902705061 |
|---|---|
| Bredde | 0.8 m |
| Vekt | 157.6 kg |
| Høyde | 1.93 m |
| Mengde | 1200 St |
| Dybde | 1.2 m |
| EAN / GTIN | 4013902705047 |
|---|---|
| Bredde | 0.029 m |
| Vekt | 0.1077 kg |
| Høyde | 0.049 m |
| Mengde | 1 St |
| Dybde | 0.273 m |
Gjengi tekst
(73485001.TXT 516 B)
Logg inn for å laste ned anbudstekster.
CAD-data
(Last ned 3D-CAD-Data)
Logg inn for å laste ned anbudstekster.

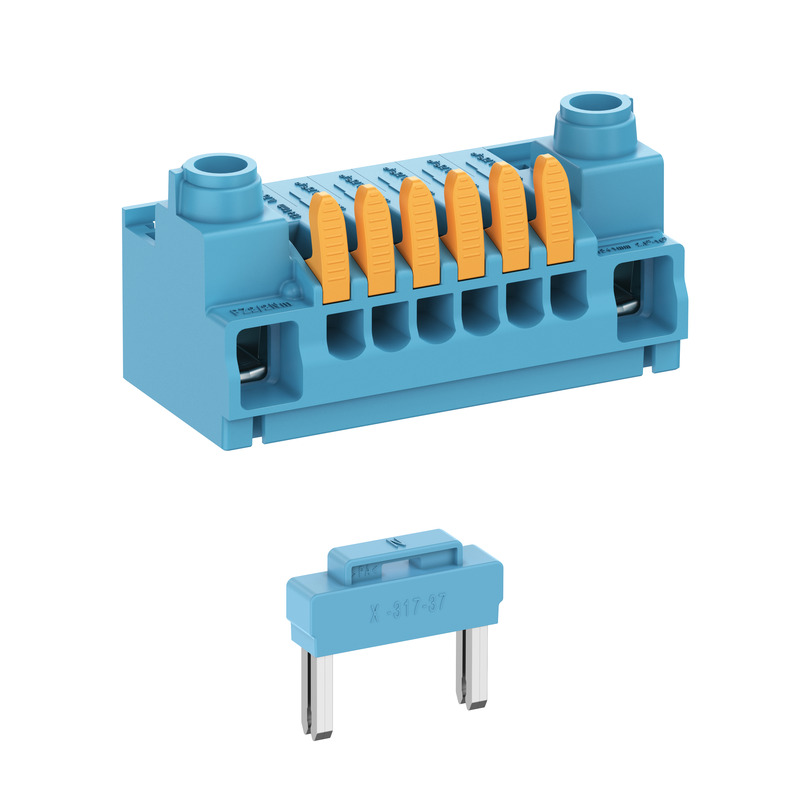

N-modulsett
AK3 1/6/1 N
Produktnummer 73385201
4 N-moduler som hver har 2 skrubare klemmer på 2,5–16 mm² og 6...
N-moduler med betjeningsspak for verktøyfri frakobling av lederen, med 2 skruklemmer 2,5A0–A016A0mm²...

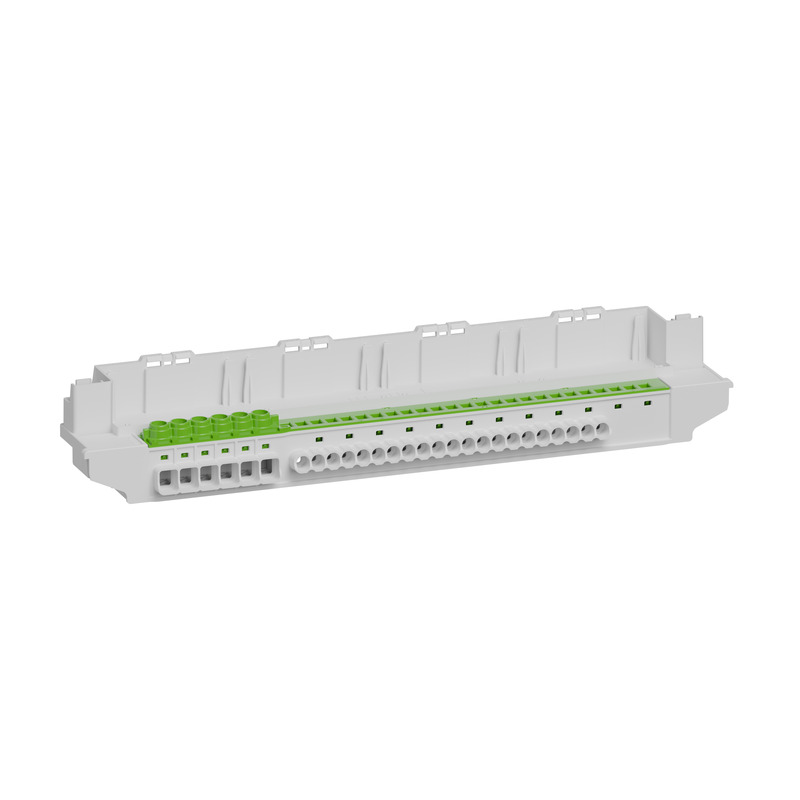

Klemskinne
AK 6/21 PE
Produktnummer 73485101
Basebærer med PE-klemmeskinne med 6 skrubare klemmer på 2,5–16 mm2 og...
Koblingsskinner, som ekstra klemmer eller som reservedel for montering i AK 24 og AK 36 (fra...

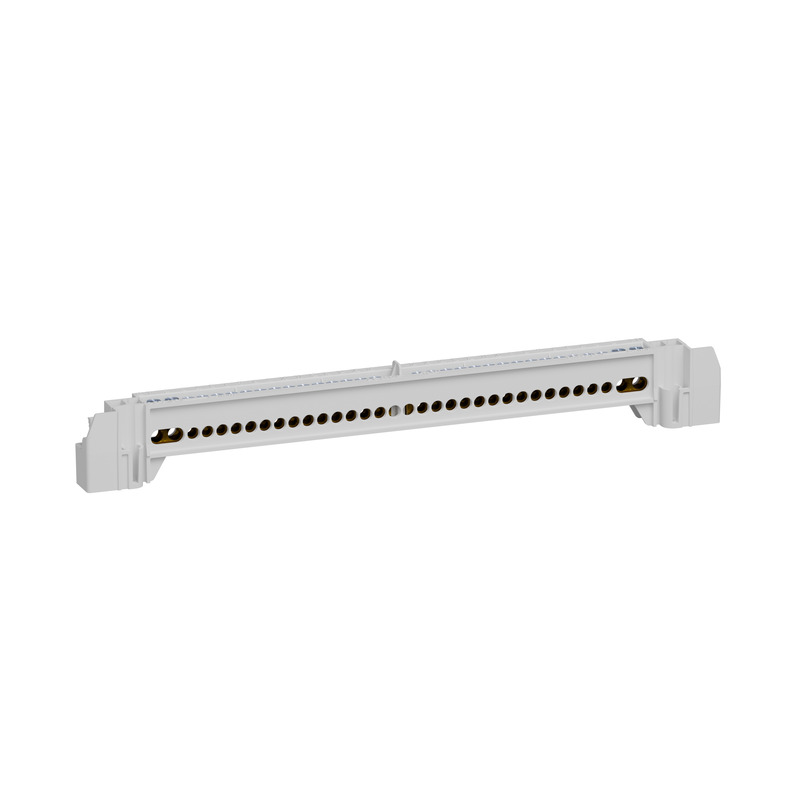

Klemskinne
AK 24 PE/N-S
Produktnummer 73485201
PE/N-koblingsskinne med skruterminaler: PE og N med hver 2...
Koblingsskinner, som ekstra klemmer eller som reservedel for montering i AK 24 og AK 36 (fra...

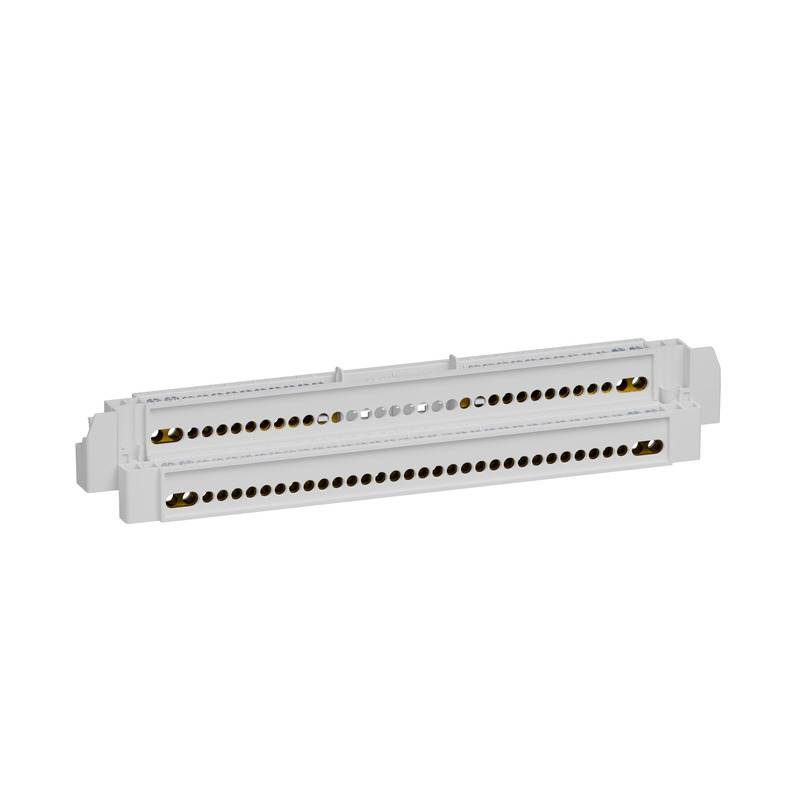

Klemskinne
