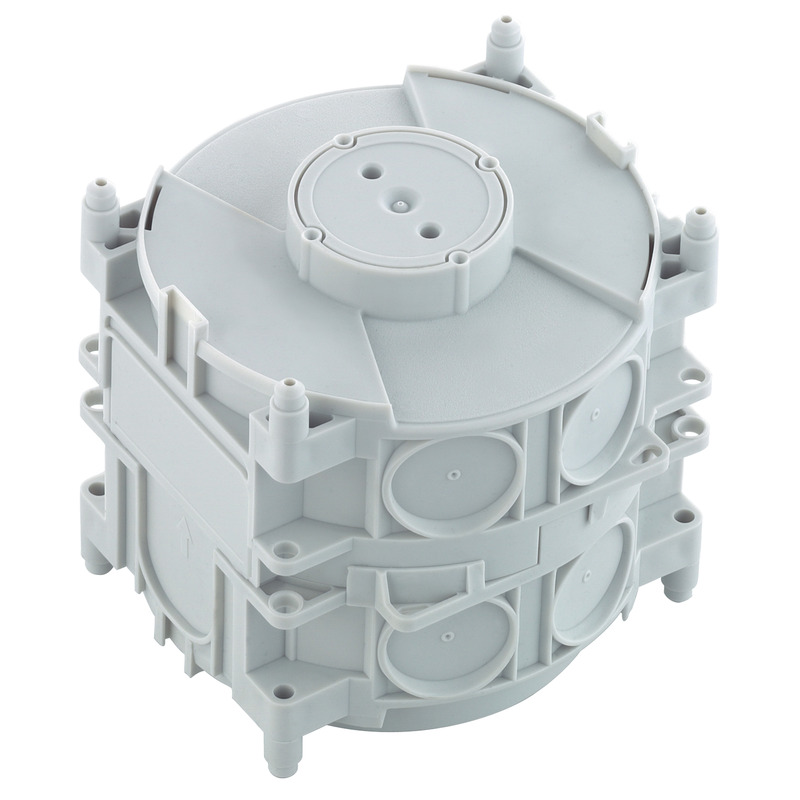

IBTronic H120-S1-S2

IBTronic H120-S1-S2

#97610101 | Dimensjoner: 150 x 150 x 151 mm

Monteringsboks

IBTronic H120-S1-S2

Monteringsboks, for plassstøpte eller prefabrikkerte betongkonstruksjoner, for montering av LV/HV/LED-armaturer og høyttalere, egnet for limfeste og motstående forskaling, for montering i tak...

Logg inn for å se pris

Beskrivelse

Monteringsboks, for plassstøpte eller prefabrikkerte betongkonstruksjoner, for montering av LV/HV/LED-armaturer og høyttalere, egnet for limfeste og motstående forskaling, for montering i tak fra 180 mm, veggmontering med IBT støttebjelker, for montering av VDE -godkjente lys i henhold til DIN EN 60598 (VDE 0711), samt med F-identifikasjon eller MM-identifikasjon, med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC, halogenfri

Valgbar uttaksåpning: Enkel eller

dobbel apparatkontakt

Tekniske data

elektriske egenskaper

Nom. isolasjonsspenning AC	400 V
Beskyttelsesart	IP30
Egnet for	Betongkonstruksjon

Farger

Farge overdel	annet

Dimensjoner

Bredde	150 mm
Lengde	150 mm
Høyde	151 mm
Innvendig høyde	125 mm
Vekt	0.269 kg

Materialegenskaper

halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet	650 °C (EN 60695-2-11)

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	- %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C

Sales Information

ETIM-klasse	EC000414
Tolltariffnummer	39269097

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen

Nedlastinger

Last ned datablad

Last ned datablad (97610101.pdf)

Monteringsanvisning

Monteringsanvisning pdf (592 KB)

Dimensjonsblad

Dimensjonell tegning pdf (167 KB)

Dimensjonell tegning dxf (3 MB)

Dimensjonell tegning dwg (593 KB)

Dimensjonell tegning jpg (913 KB)

Sertifikat

UKCA Erklæring EN pdf (50 KB)

CE Erklæring DE/EN/PL pdf (315 KB)

CE Erklæring DE/EN/FR pdf (222 KB)

MPA Testattest DE pdf (2 MB)

Planleggingsdata

Gjengi tekst

Tilbehør

SpikerhjelpNAH IBTronic H 120

Spikerhjelp - NAH IBTronic H 120

Spikerhjelp

NAH IBTronic H 120

Produktnummer 97921801

1 sett = 4 stk.

for spikermontering av IBTronic-P universalboks i plasstøpt betong. 4 x spikerhjelp per boks...

BlindlistK0 K15 BL

Blindlist - K0 K15 BL

Blindlist

K0 K15 BL

Produktnummer 97953201

Blindlist 2 stk. per boks

Blindlist for festing av monteringsboks K0 EK og monteringsboks K15 EK ved motstående forskaling,...

StøttebjelkeSTH 70

Støttebjelke - STH 70

Støttebjelke

STH 70

Produktnummer 97957001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 90

Støttebjelke - STH 90

Støttebjelke

STH 90

Produktnummer 97959001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 100

Støttebjelke - STH 100

Støttebjelke

STH 100

Produktnummer 97960001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 110

Støttebjelke - STH 110

Støttebjelke

STH 110

Produktnummer 97961001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 130

Støttebjelke - STH 130

Støttebjelke

STH 130

Produktnummer 97963001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 140

Støttebjelke - STH 140

Støttebjelke

STH 140

Produktnummer 97964001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 150

Støttebjelke - STH 150

Støttebjelke

STH 150

Produktnummer 97965001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 170

Støttebjelke - STH 170

Støttebjelke

STH 170

Produktnummer 97967001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 190

Støttebjelke - STH 190

Støttebjelke

STH 190

Produktnummer 97969001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 230

Støttebjelke - STH 230

Støttebjelke

STH 230

Produktnummer 97973001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 240

Støttebjelke - STH 240

Støttebjelke

STH 240

Produktnummer 97974001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

StøttebjelkeSTH 290

Støttebjelke - STH 290

Støttebjelke

STH 290

Produktnummer 97979001

Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...

Lignende produkter

MonteringsboksIBTronic H120-S1-0

Monteringsboks - IBTronic H120-S1-0

Monteringsboks

IBTronic H120-S1-0

Produktnummer 97610301

Valgbar utløpsåpning: 1-veis stikkontakt eller Ø 108 / 120 mm. For...

Monteringsboks, for plassstøpte eller prefabrikkerte betongkonstruksjoner, for montering av...

MonteringsboksIBTronic H120-68-O

Monteringsboks - IBTronic H120-68-O

Monteringsboks

IBTronic H120-68-O

Produktnummer 97610501

Valgbar utløpsåpning: Ø 68 mm eller Ø 108 / 120 mm. For montering av...

Monteringsboks, for plassstøpte eller prefabrikkerte betongkonstruksjoner, for montering av...

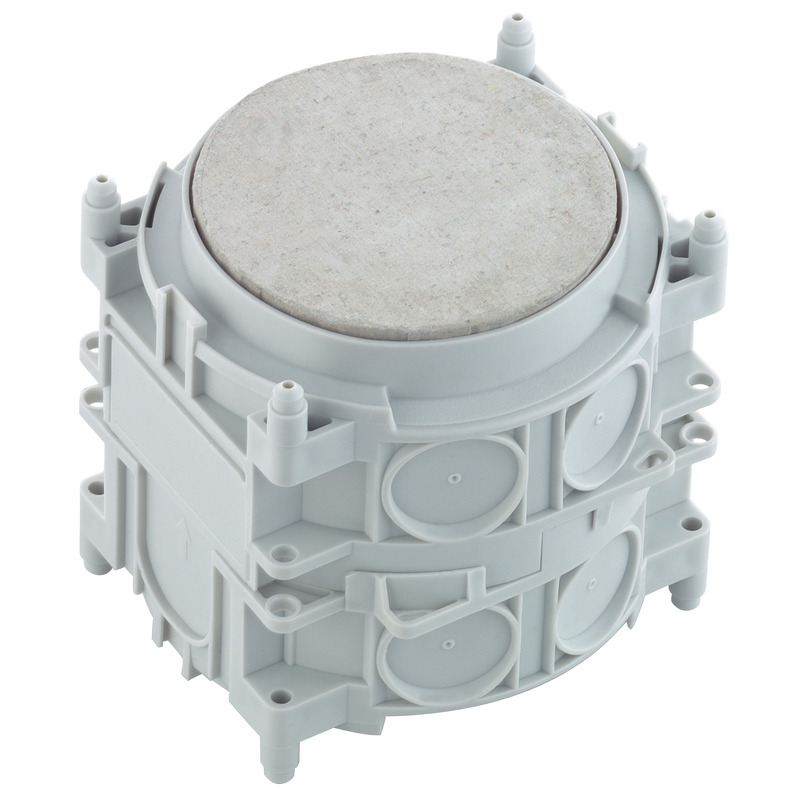

MonteringsboksIBTronic H120-P-O
