#74313601 | Dimensjoner: 300 x 600 x 132 mm

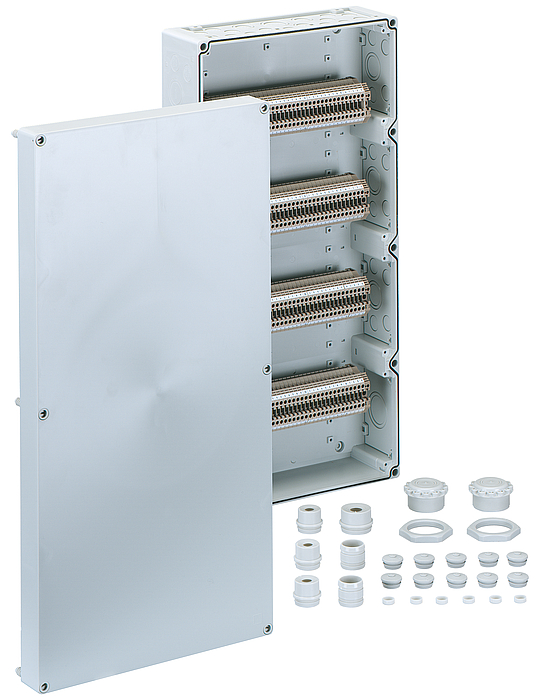

Rekkeklemmekapslinger

AKi-R 4/136-SL

Rekkeklemmekapslinger, med beskyttelsesklasse IP65, Nominelt tverrsnitt 4 mm², Ui=400V AC, Polykarbonat, innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder

Tilpass

Logg inn for å se pris

Beskrivelse

Rekkeklemmekapslinger, med beskyttelsesklasse IP65, Nominelt tverrsnitt 4 mm², Ui=400V AC, Polykarbonat, innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder

utstyrt med 136 skruløse terminaler 4mm², (type Weidmüller ZDU 4)

Vedlagt tilbehør:
10 Dobbelmembranstuss IP66 M20 tetningsområde 7 - 12 mm, 2 Dobbelmembranstuss IP66 M25 tetningsområde 9 - 16 mm, 2 Dobbelmembranstuss M32 tetningsområde 14 - 21 mm, 1 Dobbelmembranstuss IP66 M40 tetningsområde 19 - 28 mm

Tekniske data

elektriske egenskaper

Nom. isolasjonsspenning AC	400 V
maks. ledertverrsnitt	4 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP65
UL Type Rating	ikke aktuelt

Dimensjoner

Bredde	300 mm
Lengde	600 mm
Høyde	132 mm
Vekt	4.975 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet	960 °C (EN 60695-2-11)

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK08
kan plomberes	ja
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902885763
ETIM-klasse	EC002713
Tolltariffnummer	85369095
Minste bestillingsmengde	1

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat, glassfiberforsterket
Materiale tetning	Polyuretan
Materiale dekselskrue	Polyamid, glassfiberforsterket

Logistikkdata

Eske

EAN / GTIN	4013902885763
Bredde	0.615 m
Vekt	5.64 kg
Høyde	0.175 m
Mengde	1 St
Dybde	0.32 m

Palle

EAN / GTIN	4013902305827
Bredde	0.8 m
Vekt	270.16 kg
Høyde	1.89 m
Mengde	44 St
Dybde	1.2 m

Nedlastinger

Last ned datablad

Last ned datablad (74313601.pdf)

Dimensjonsblad

Dimensjonell tegning pdf (232 KB)

Dimensjonell tegning dxf (4 MB)

Dimensjonell tegning dwg (657 KB)

Dimensjonell tegning jpg (1 MB)

Sertifikat

CE Erklæring DE/EN/FR pdf (81 KB)

UKCA Erklæring EN pdf (49 KB)

Planleggingsdata

Gjengi tekst
