#97056001 | E-nummer: 1226545 | Dimensjoner: 71 x 71 x 48 mm

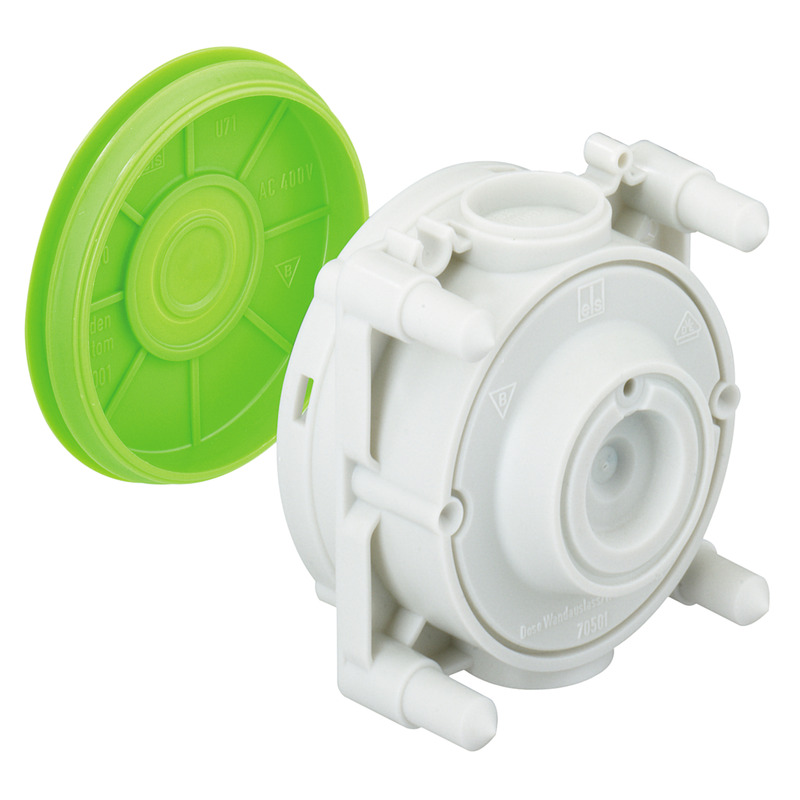

Vegguttaksboks

WAD

Vegguttaksboks, for tilkobling av veggarmaturer iht. VDE 0100, med skruehull for lysfeste, kombinert, frontuttak på 35 mm, med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC,...

Les mer

Logg inn for å se pris

Husk produkt

Beskrivelse

Vegguttaksboks, for tilkobling av veggarmaturer iht. VDE 0100, med skruehull for lysfeste, kombinert, frontuttak på 35 mm, med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC, halogenfri

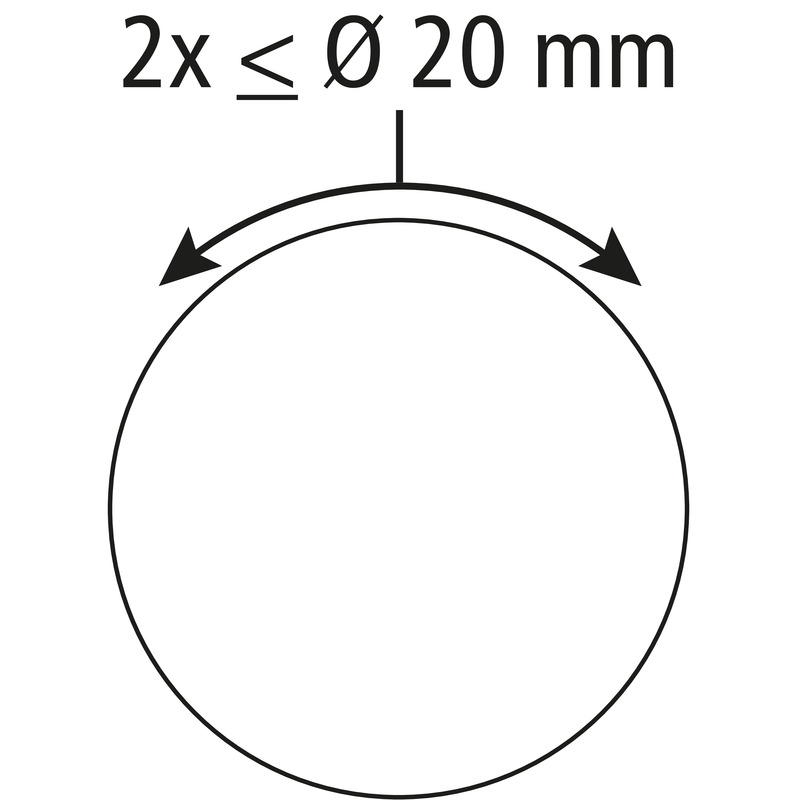

2-delt, egnet for alle typer forskaling og motforskaling, Limfeste eller spikerfeste, membran for perforering, Tetningsområde M16 - M20, support spar kompatibel

Tekniske data

elektriske egenskaper

Nom. isolasjonsspenning AC	400 V
Beskyttelsesart	IP30
Egnet for	Betongkonstruksjon
UL Type Rating	ikke aktuelt

Farger

Farge overdel	annet

Dimensjoner

Bredde	71 mm
Lengde	71 mm
Høyde	48 mm
Vekt	0.04 kg

Materialegenskaper

halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet	650 °C (EN 60695-2-11)

mekaniske egenskaper

Monteringstype	Limfeste eller spikerfeste

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	- %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C

Sales Information

EAN	4013902180196
ETIM-klasse	EC002601
Tolltariffnummer	39269097
Minste bestillingsmengde	1

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen

Logistikkdata

Eske

EAN / GTIN	4013902346844
Bredde	0.457 m
Vekt	4.42 kg
Høyde	0.432 m
Mengde	100 St
Dybde	0.23 m

Palle

EAN / GTIN	4013902346851
Bredde	0.8 m
Vekt	141.76 kg
Høyde	1.86 m
Mengde	2800 St
Dybde	1.2 m

Stykke

EAN / GTIN	4013902180196
Bredde	0.071 m
Vekt	0.04 kg
Høyde	0.048 m
Mengde	1 St
Dybde	0.071 m

Nedlastinger

Planleggingsdata

Gjengi tekst

CAD-data

BIM-data
