Rapid-Box

Sammenbinding av ukuttede ledere inntil 50 mm²

Løsningen for sikret forgrening av ukuttede ledere inntil 50 mm² i tunnel.

I tunneler, industrihaller eller høyhus er det mange kilometer med kabel som skal kobles. Her er det spesielt økonomisk hvis man kan forgrene strøm komfortabelt og sikkert på lange strekninger, for eksempel for stikkontakter eller lys.

Med Rapid-Box fra Spelsberg er det nå mulig både raskt og sikkert.

Hvis man ønsker å forgrene kabel for å gjøre strøm tilgjengelig for mange ulike anvendelser, så har det hittil betydd litt arbeid – særlig hvis forskriftene for installasjonen gjør det nødvendig med andre komponenter i etterkant. Med den nye Rapid-Box fra Spelsberg blir slike oppgaver nå betraktelig raskere og rimeligere å realisere. Det nye kapslingssystemet er spesielt utviklet for sikret forgrening av ukuttede ledere inntil 50 mm² (Cu).

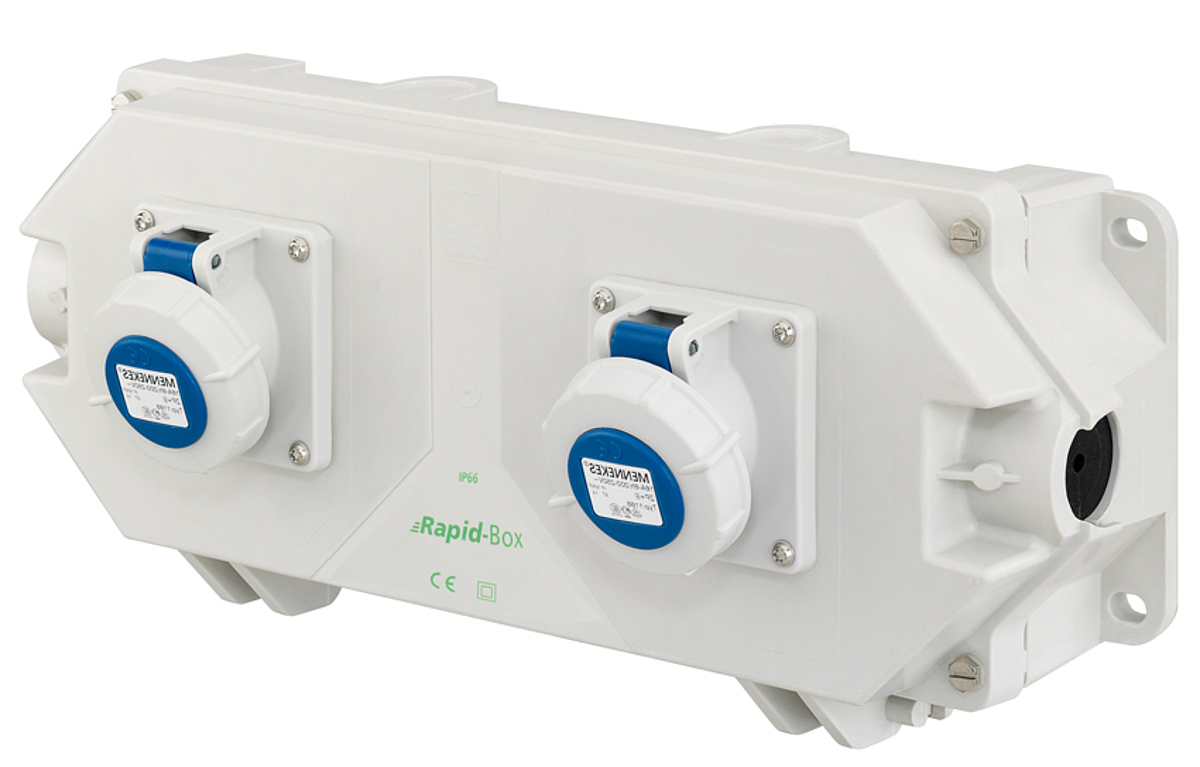

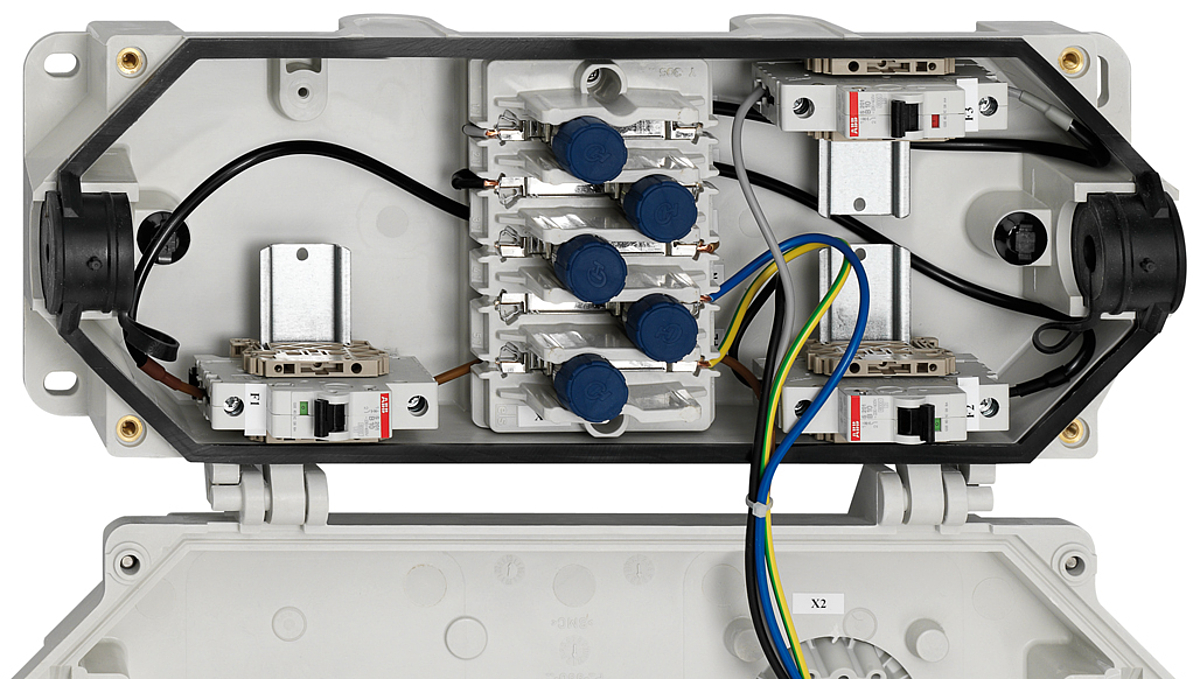

Rapid-Box forgreningsboks for ukuttede ledninger

Fordeler

Lokket kan demonteres

Variabel utrustning i lokket

Bruk i korrosjonsutsatte områder

Lav skadestoffbelastning ved brann «Low Smoke»

Sertifisert i hele Europa iht. NEK EN 61439 (Lavspennings koblings- og kontrollutstyr)

Sertifisert i hele Europa iht. NEK EN 1363

For Tyskland iht. DIN 4102-2 (brannmotstandstest)

Sammenbinding av ukuttede ledere inntil 50 mm² Cu, også i etterkant

Vedlikeholdsfri sammenbinding gjennom fjæring og fjærklemme

Ytterst robust og UV-bestandig kapslingsmateriale

Montering ved hjelp av utvendige fester, også mulig når lokket er lukket

Hovedklemmen kan også brukes som koblingsklemme mellom to kuttede ledere

Lokk og lokkskrue sikret mot tap

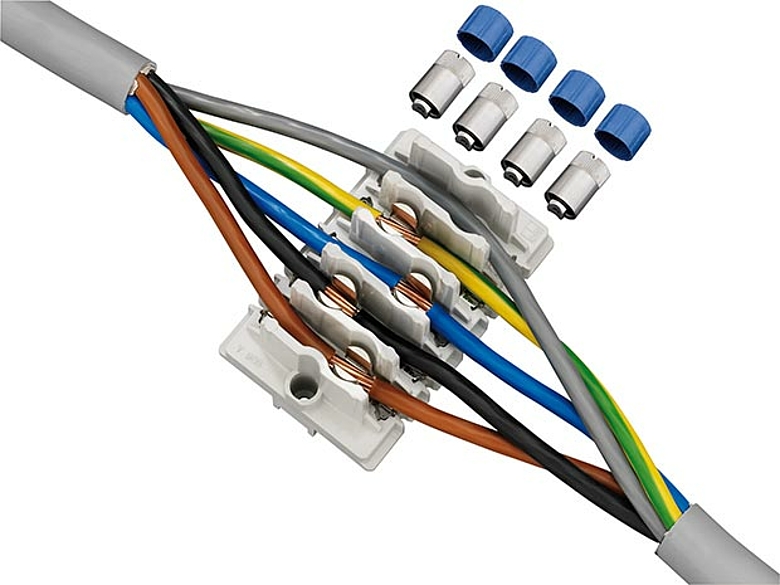

Tilkoblingsklemme

Variabelt klemmeutstyr 2 – 5-polet

Vedlikeholdsfri, hevet klemmeblokk

Fjærede mantelmutre for vedlikeholdsfri gjennomgangskabling

Fjærklemme for forgreningen

Klemmevarianter for standardutførelser og utførelser for opprettholdelse av funksjon

Lokk

Forbindelse mellom klemme og festelask med sylinderskrue

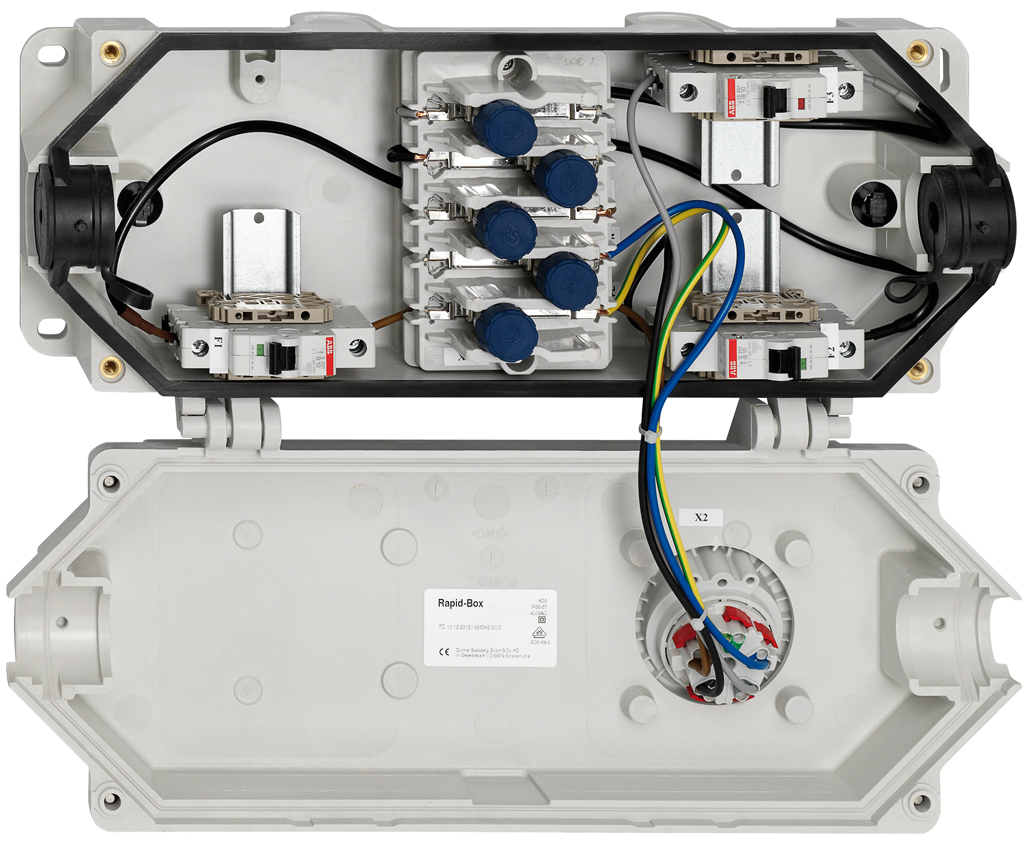

Lokket kan utstyres variabelt

Lokk og lokkskruer sikret mot tap

Lokket kan demonteres

Fast anslag for sikring av nødvendig presskraft for pakningen

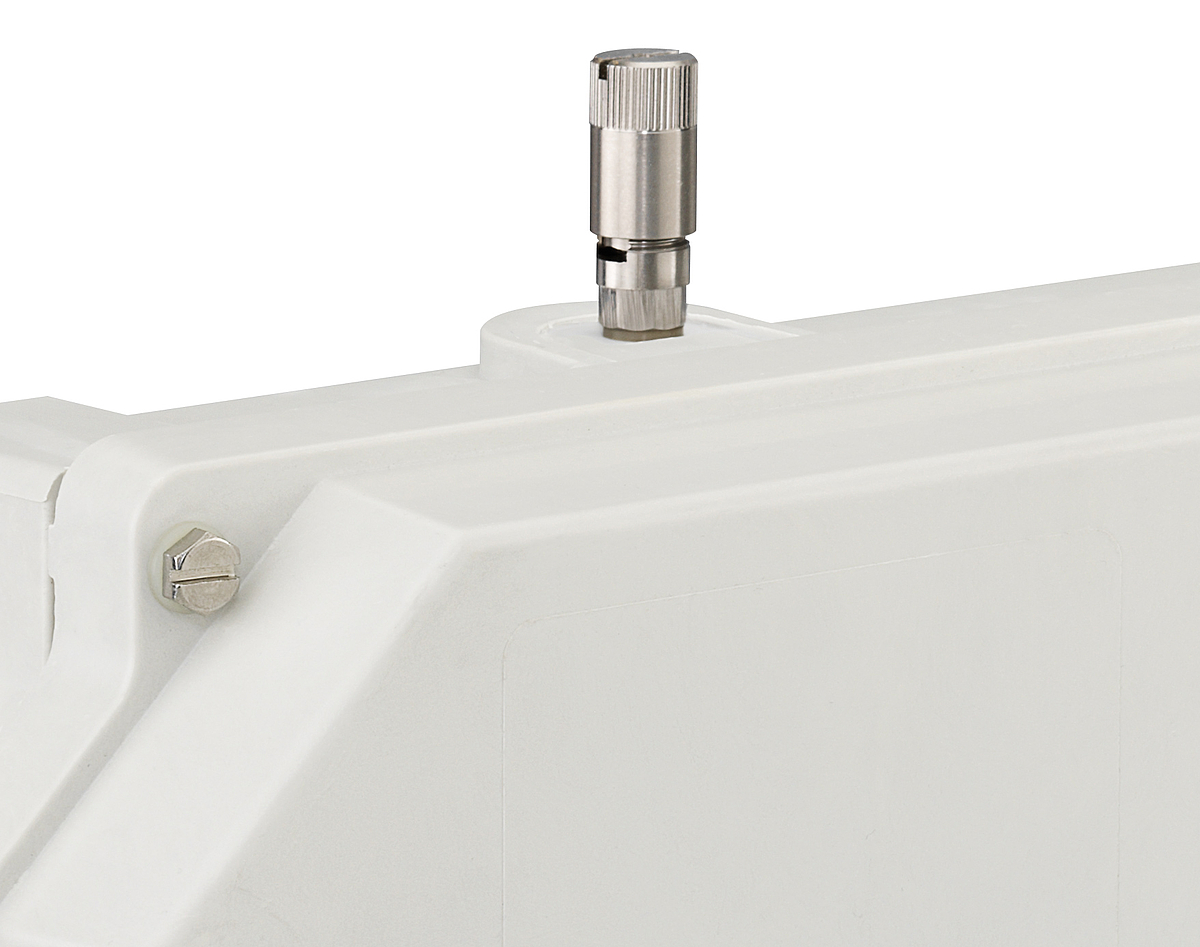

Valgfri ekstern jording

Utstyr for hver variant mulig med ekstern jording gjennom montering av en PE-kontakt på kapslingen

Ledende forbindelse mellom utvendig og innvendig område

Beskyttelsesklasse I

Jording av alle metalldeler inni kapslingen gjennom kontakt med ekstern PE-kontakt

f.eks. DIN-skinne: Forbindelse av PE-kontakten med NS gjennom jordledningsrekkeklemme

Med ekstern jording blir det ikke nødvendig med kontakten for en jordledning i klemmen

Monteringsanvisninger

Tak-, vegg- og kabeltrasémontering

Horisontal og vertikal orientering

Forenklet ledningsmontering ved installasjon

Raskere, enklere, tids- og kostnadsbesparende tilkobling (15 min / boks)

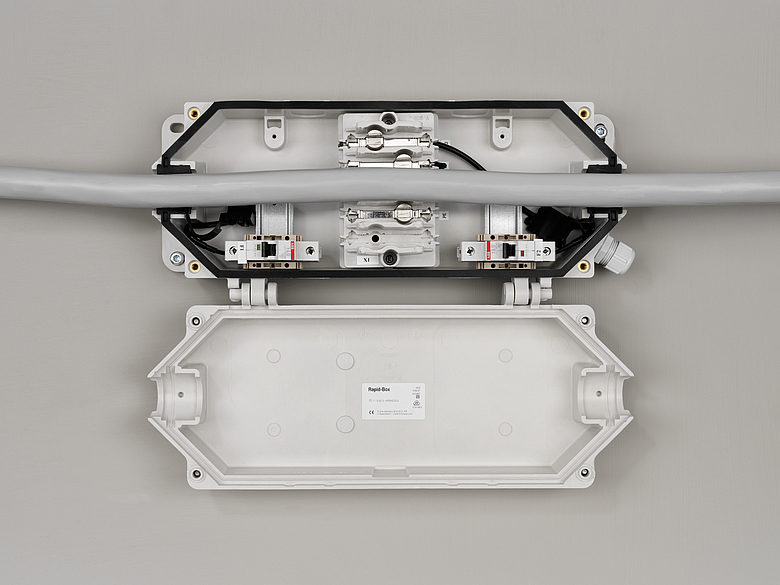

Påfølgende tilkobling til eksisterende ledninger uten å kutte

Monteringsanvisningen for nedlasting

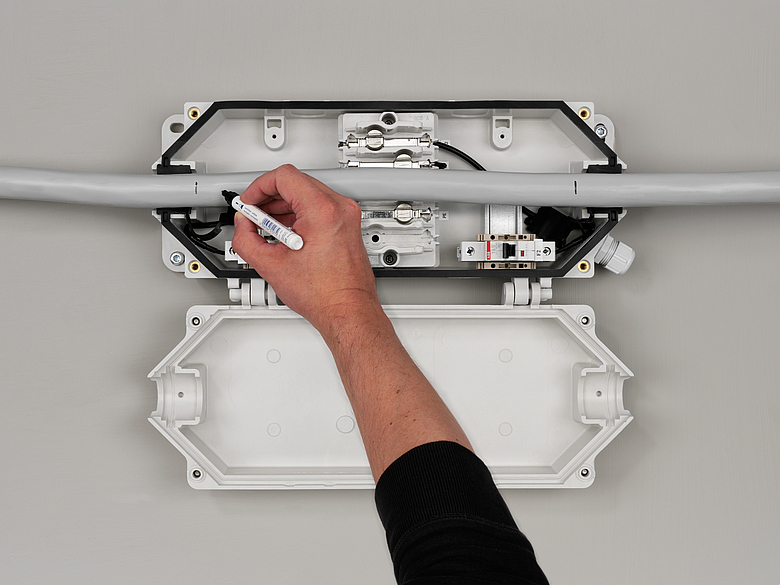

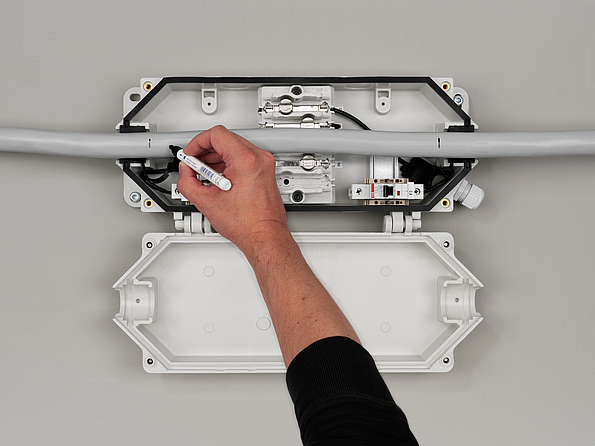

03-Markere — Fjern mantelen på ca. 340 mm av ledningen

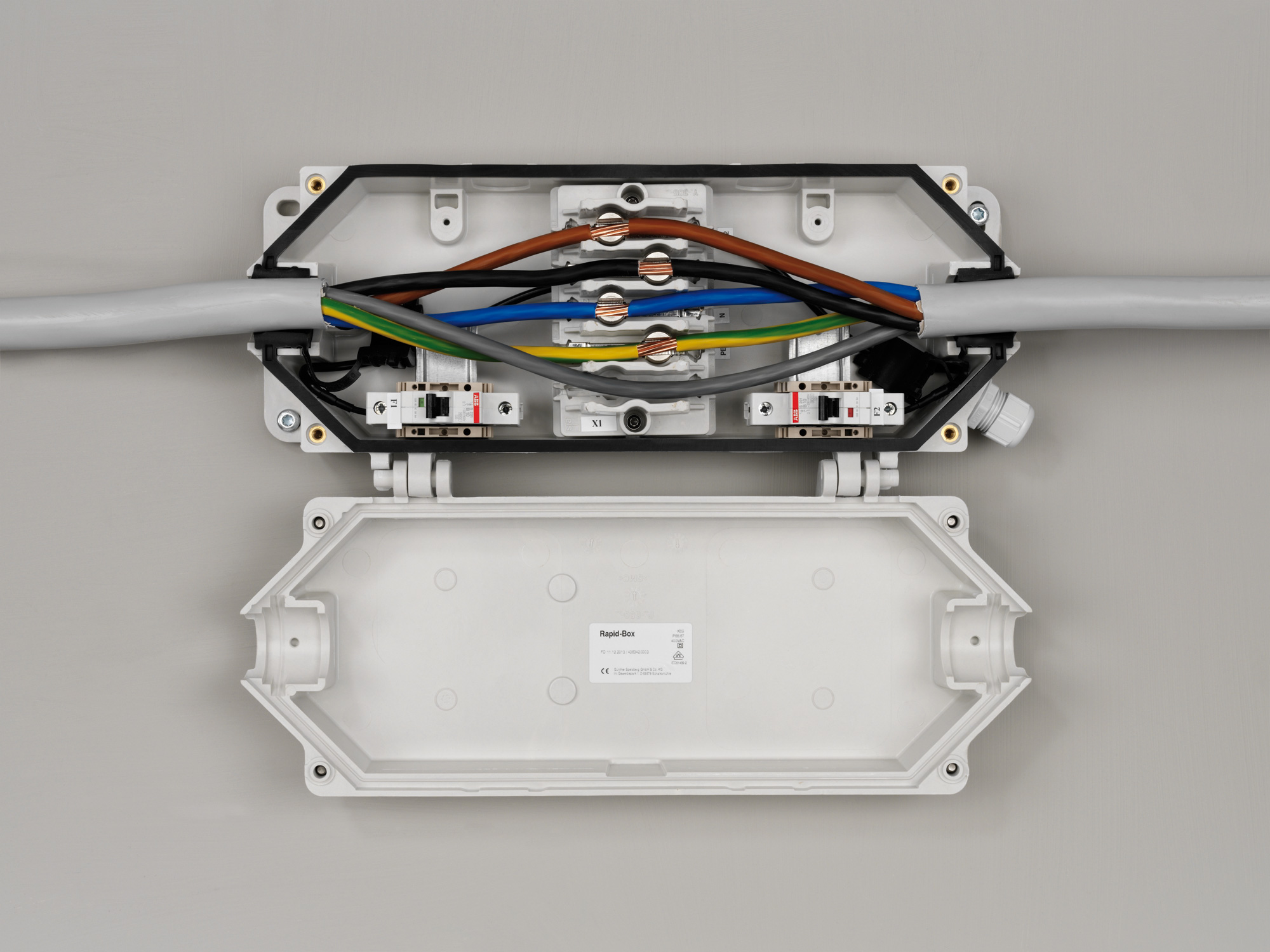

06-Avbøye — Bøy av enkelttrådene og plasser dem i de tiltenkte kamrene i klemmen.

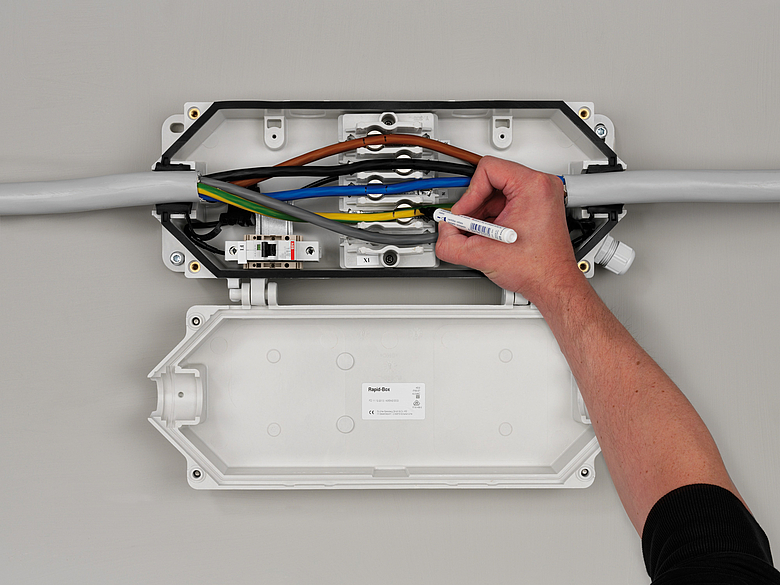

07-Avisolere — På de tilsvarende kontaktpunktene må ledningen avisoleres.

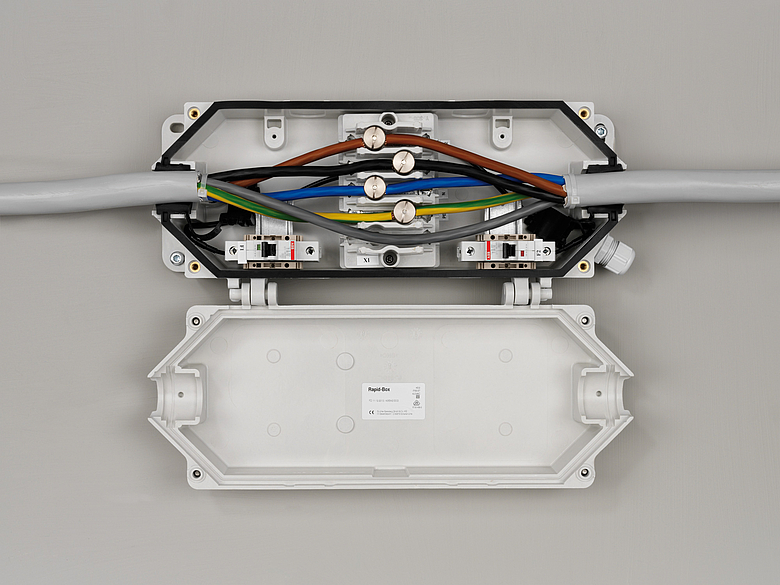

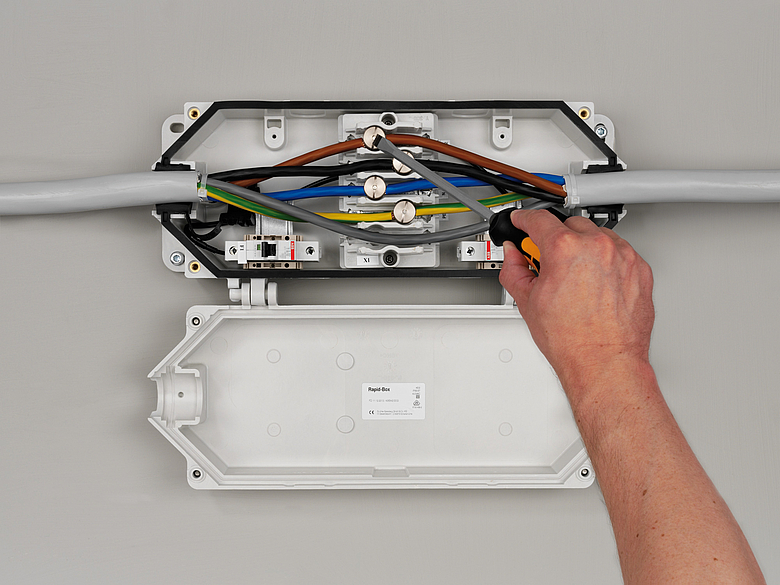

09-Trekke til — Mantelmutrene til klemmen skrus på og trekkes til med det dreiemomentet som er spesifisert for den brukte mutterstørrelsen.

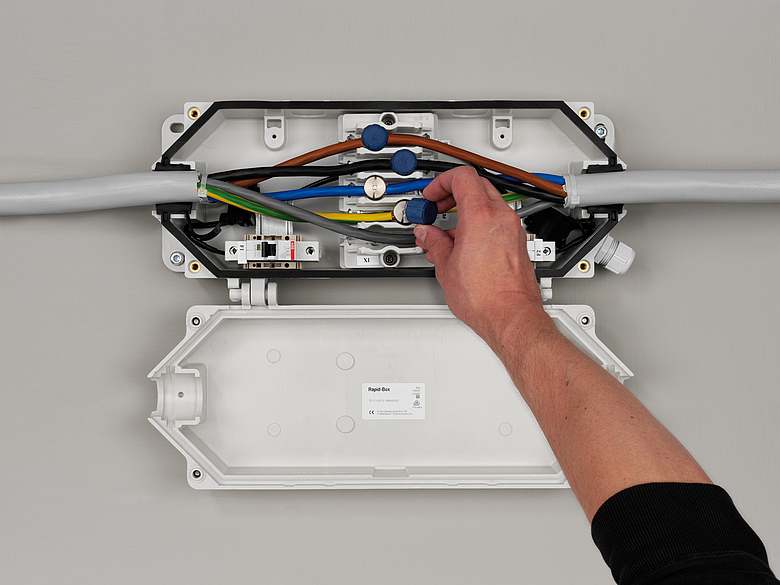

10-Beskyttelseshetter — Til slutt må beskyttelseshettene trykkes på mantelmutrene for å sikre håndkontaktsikkerhet.

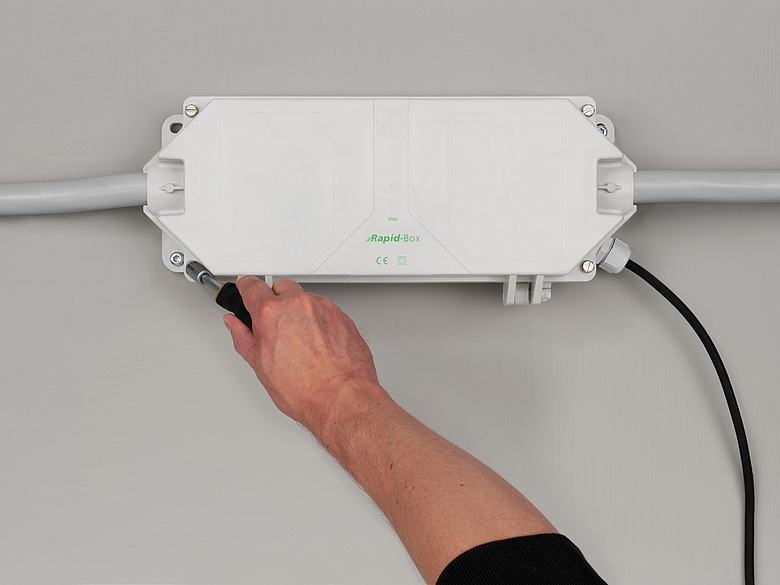

12-Trekke til lokkskruene — Lokkskruene må trekkes til helt til posisjonsmarkeringene står på hverandre uten spalte.

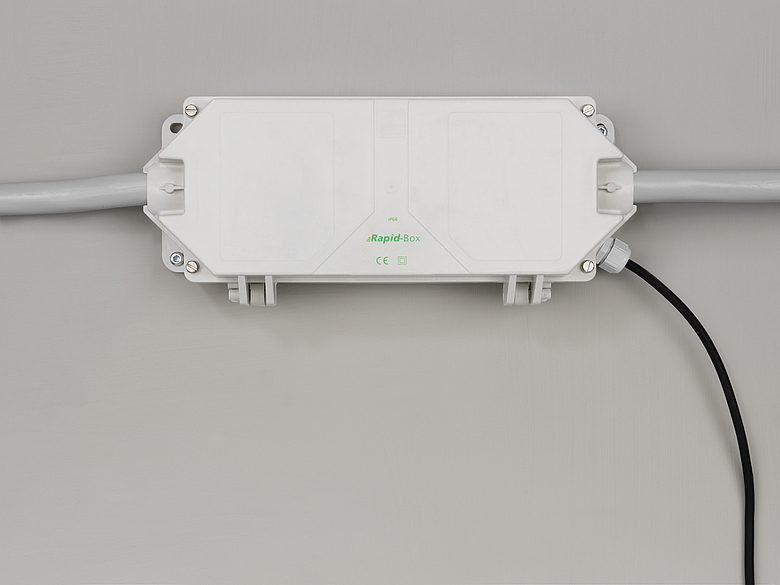

12-Installasjon fullført — Installasjonen av koblingsenhetskombinasjonen Rapid-Box er dermed fullført.
